Cable Fault Detection: Methods, Technologies and Applications - A Practical Guide for Utilities and Industry

كابلات الكهرباء ضرورية لنظم توزيع الكهرباء الحديثة والمرافق الصناعية والمحطات الفرعية والبنية التحتيةقد يكون من الصعب تحديد العيب وإصلاحه بسرعة.

قد تكون أخطاء الكابلات ناتجة عن شيخوخة العزل، والأضرار الميكانيكية، والرطوبة، والإفراط في الحرارة، والتركيب غير السليم، أو فشل في مفاصل الكابلات وإنهائها.تساعد الكشف الفعال عن عيبات الكابلات المهندسين على تحديد ما إذا كانت الكابلات معيبةتقدير موقع الخطأ واختيار طريقة مناسبة لتحديد الموقع الدقيق.

الكشف الحديث عن أخطاء الكابلات يجمع بين الاختبار الكهربائي، وتحليل شكل الموجة،والطرق الصوتية أو الكهرومغناطيسية لتحسين كفاءة استكشاف الأخطاء وتقليل وقت الانقطاع.

خطأ الكابل هو حالة كهربائية غير طبيعية تمنع الكابل من العمل كما هو مصمم. وتشمل أنواع الأخطاء الشائعة:

• أخطاء المقاومة المنخفضة
• أخطاء المقاومة العالية
• أخطاء الدوائر المفتوحة
• أخطاء الدائرة القصيرة
• أخطاء الأرض
• أخطاء متقطعة

يحدد نوع الخطأ وبناء الكابل طريقة الكشف والتحديد التي يجب استخدامها.

يمكن أن تتطور أخطاء الكابلات بسبب شيخوخة العزل، والأضرار الميكانيكية، وتسرب الماء أو الرطوبة، ودرجة حرارة التشغيل المفرطة، والإفراط في الجهد الكهربائي، وسوء مفاصل الكابلات أو النهايات،وعيوب تصنيع أو تركيب.

يحدد الكشف عن الأخطاء ما إذا كان هناك حالة غير طبيعية للكابل ويوفر معلومات حول نوع الخلل. يحدد موقع الخلل المكان الذي يقع فيه الخلل جسديًا على طول الكابل.

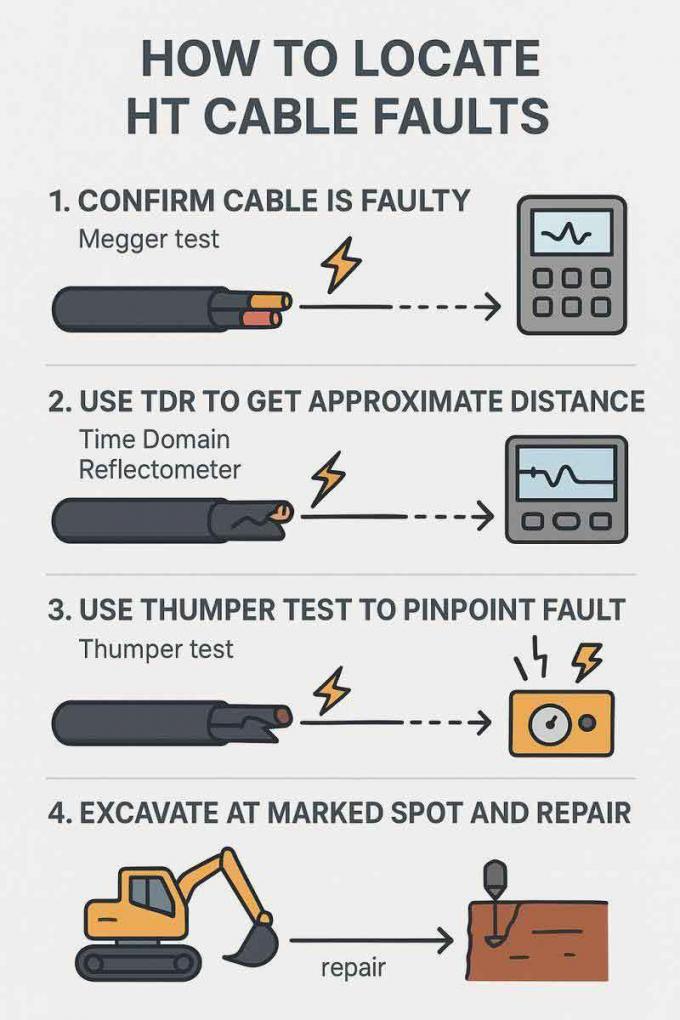

غالبًا ما يجمع سير العمل العملي بين الموقع المسبق وموقع الخطأ الدقيق. أولاً ، يمكن أن يقدر TDR أو انعكاس القوس المسافة.ثم يمكن استخدام محول صوتي مغناطيسي أو طريقة مجال أخرى لتحديد نقطة خطأ دقيقة.

يمكن أن تتضمن عملية عمليّة لإصلاح الأخطاء:

1. جمع معلومات الكابلات وتفتيش المنشأة
2. تحديد مرحلة الخطأ المشتبه بها ونوع الخطأ.
3. إجراء اختبار كهربائي أولي مناسب.
4. استخدم TDR أو طريقة تحديد موقع سابق أخرى لتقدير مسافة الخطأ.
5. تطبيق أساليب عالية الجهد أو الزيادة عند الضرورة.
6. قم بتحديد موقع نقطة الخطأ بدقة
7. تحقق من الإصلاح وإعادة اختبار الكابل قبل إعادته إلى الخدمة

يجب أن يتم تكييف التسلسل الدقيق لنوع الكابل ومستوى الجهد وحالة الخطأ وإجراءات السلامة المعمول بها.

العديد من العوامل يمكن أن تؤثر على دقة موقع خطأ الكابل ، بما في ذلك طول الكابل وبناءه ، عائق الكابل وسرعة الانتشار ، مقاومة الخطأ ، توجيه الكابل وتفرعها ،خصائص المفاصل والانتهاء، الضوضاء الكهربائية، ودقة معايير الكابلات المدخلة إلى الجهاز.

تستخدم تكنولوجيا الكشف عن أخطاء الكابلات على نطاق واسع في توزيع الطاقة تحت الأرض، وأنظمة الكابلات المتوسطة والعالية الجهد، والمحطات الفرعية، والمصانع الصناعية، والسكك الحديدية والبنية التحتية للنقل،منشآت الطاقة المتجددة، وصيانة المرافق.

يمكن أن يقلل تحديد العيوب بسرعة من مدة انقطاع الكهرباء والحفر غير الضروري وتكاليف الصيانة.

يجب اختيار نظام كشف خطأ كابل محترف وفقًا للتطبيق. وتشمل الاعتبارات المهمة الجهد ونوع الكابل المدعوم ، ومدى مقاومة العطل ،أساليب التثبيت المسبق، القدرة على زيادة الجهد العالي، وظائف تحديد موقع الخطأ الدقيقة، عرض شكل الموجة وتحليلها، قابلية النقل، وميزات السلامة.

بالنسبة لشبكات الكابلات المعقدة، يمكن أن يوفر الجمع بين الموقع المسبق، وتكييف الأخطاء عالية الجهد، ووظائف الموقع الدقيقة حلا أكثر اكتمالا.

يمكن أن تسبب أخطاء الكابلات انقطاعات غير متوقعة، ومخاطر المعدات، وتكاليف صيانة كبيرة.استراتيجية فعالة للكشف عن الأخطاء تجمع بين طريقة الاختبار الصحيحة والقياس الدقيق وموقع الميدان الدقيق.

تعد طرق TDR والنبضات منخفضة الجهد مفيدة للكشف الأولي والتحديد المسبق للموقع ، في حين يمكن أن تساعد تقنيات انعكاس القوس والتدفقات على معالجة أخطاء المقاومة العالية.يمكن بعد ذلك أن تساعد الطرق الصوتية والكهرومغناطيسية المهندسين في تحديد موقع الخطأ المادي.

من خلال اختيار معدات الاختبار المناسبة واتباع عملية تشخيص منظمة، يمكن للمرافق والمستخدمين الصناعيين تقليل وقت استكشاف الأخطاء، وتحسين كفاءة الصيانة،واستعادة أنظمة الكابلات بشكل أسرع.

تقدم XZH TEST حلول اختبار الكابلات المهنية وتحديد العيوب لمرافق الكهرباء والمقاولين الكهربائيين والمرافق الصناعية وفرق الصيانة.

وتدعم حلول اختبار الكابلات التطبيقات بما في ذلك تحديد موقع خطأ الكابلات مسبقًا ، وموقع خطأ عالية المقاومة ، واختبار زيادة الجهد عالية ، وموقع نقطة خطأ دقيقة.
