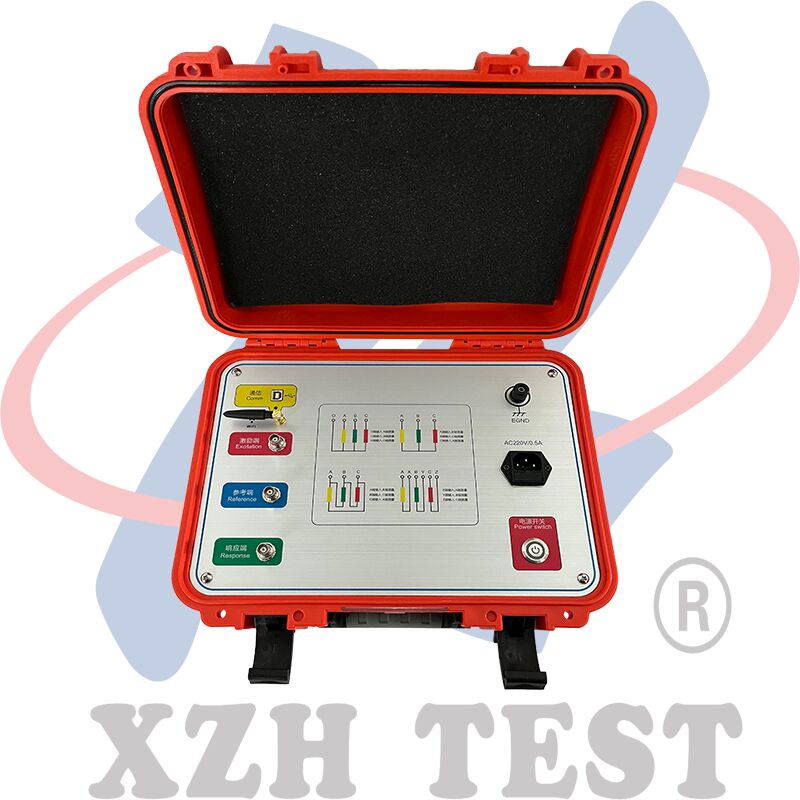

XHBX1501
لمحة عامة عن المنتج
يتم تثبيت لفائف المحولات والهيكل الداخلي عند الانتهاء من التصميم والإنتاج.الملفات التي تتشارك نفس تقنية الجهد العددي وتقنية التلفيق لديها معايير ثابتة Ci / Li، مما يؤدي إلى استجابات متسقة في مجال التردد، مما يجعل طيفات تردد الملفات الثلاثية المراحل قابلة للمقارنة.
تحدث تغييرات في معايير التلف بسبب الدوائر القصيرة بين الدوران / المرحلة (التجارب) ، تأثيرات النقل (تغيير الملف) ، أو التشوه الناجم عن القوة الكهرومغناطيسية (التشغيل الخاطئ).هذه التغييرات تعطل خصائص مجال التردد الأصلي للمحول (eعلى سبيل المثال، التحولات في نطاق استجابة التردد، تحويلات في تردد الرنين).لدينا محرك تحليل التلف التنسولومترميم مع تقنية تحليل الاستجابة هي أداة متطورة غير مدمرة للكشف عن الأخطاء الداخلية، مثالية لمحولات الطاقة 63kV 500kV.
من خلال تحديد كميات استجابات معايير التلف في جميع الترددات ، يقيّم المختبر شدة التشوه من خلال حجم التغيير ، وتحولات استجابة التردد (العرض / المنطقة) ، وتحليل الاتجاه.هذا يسمح بسرعة ما إذا كان محول يحتاج إلى إصلاحات رئيسية أو قد تعرضت لأضرار خطيرة.
بالنسبة للمحولات قيد التشغيل، يمكن تشخيص شدة الخطأ من خلال مقارنة أطياف الملفات المعطلة مع بيانات التردد التاريخية أو بدونها. ومع ذلك، فإن سجلات خصائص التلف الأصلية،توفير رؤى أكثر دقة للعمليةتحليل الأخطاء والصيانة
تم بناء الجهاز باستخدام جهاز كمبيوتر محمول وميكرو كمبيوتر ذو شريحة واحدة، ويقدم الجهاز قياسات عالية الدقة في تصميم صغير.من السهل تشغيلها (لا حاجة إلى خبرة سابقة) فقط الدليل أو التدريب القصير وتتضمن قدرات اختبار / تحليل كاملة.
المعلمات التقنية
| نطاق قياس السعة |
(-120dB) إلى (+20dB) |
| دقة قياس العرض |
0. 1 ديسيبل |
| دقة تردد المسح |
0.005٪ |
| عائق مدخل الإشارة |
1MΩ |
| عائق خروج الإشارة |
50Ω |
خصائص الأداء:
1استحواذ البيانات والتحكم تستخدم عالية السرعة، ومتكاملة للغاية المعالجة الدقيقة.
2التواصل بين الكمبيوتر المحمول والأداة يستخدم واجهة USB.
3تتوفر واجهات Bluetooth أو Wi-Fi اللاسلكية للاتصال بين الكمبيوتر المحمول والجهاز (اختياري).
تتيح واجهة الواي فاي اللاسلكية الاستخدام المريح مع الأجهزة اللوحية والهواتف الذكية.
4تتبنى نواة الأجهزة تقنية تردد مسح رقمي عالية السرعة (من الولايات المتحدة الأمريكية) ، والتي ، من خلال الاختبار ، يمكن أن تشخص بدقة الأخطاء مثل تشويه التلف ،النزوح، الانحناء، الدوائر القصيرة بين الدوران، والدوائر القصيرة من مرحلة إلى مرحلة.
