جهاز تحديد خطأ الكابلات. جهاز تحديد خطأ الكابلات.

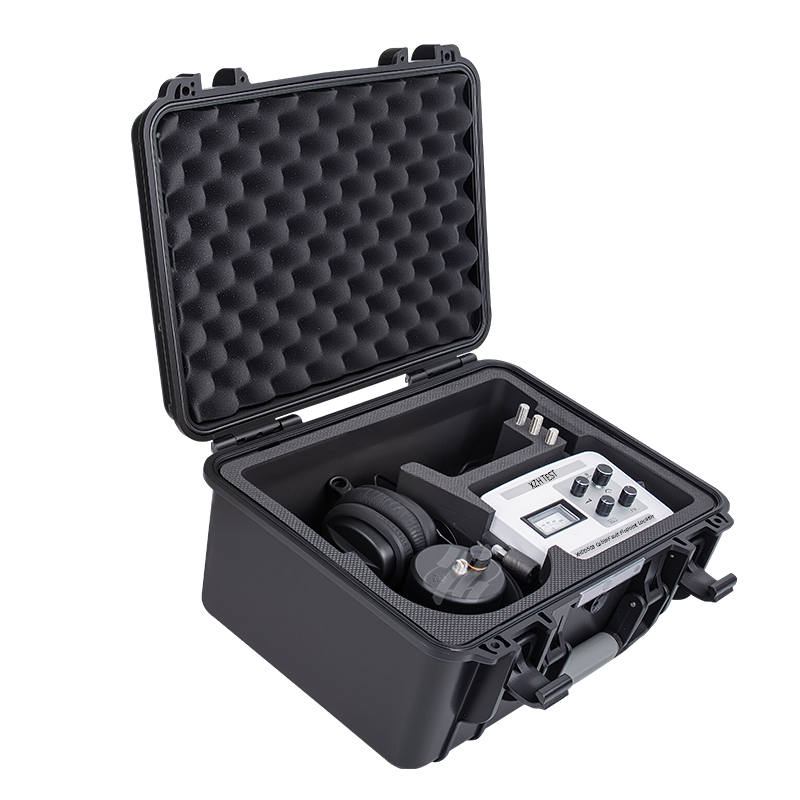

يستخدم جهاز تحديد نقاط الأعطال للكابلات التناظرية XHDD503 مبادئ التقاط الاهتزازات والحث الكهرومغناطيسي لتحديد الموقع الدقيق لنقطة عطل الكابل. بمساعدة مولد نبضات عالي الجهد، يتم إجراء تفريغ وميضي عند نقطة العطل. يتم التقاط موجات الاهتزازات والموجات الصوتية والموجات الكهرومغناطيسية الناتجة عن التفريغ الوميضي بواسطة المسبار المخصص لجهاز التحديد، ويتم تضخيمها ومعالجتها بواسطة الجهاز، وعرضها وإخراجها، وأخيرًا يتم الحكم على الموقع الدقيق لنقطة العطل من خلال سمع وبصر المختبر - مما يكمل مهمة تحديد موقع عطل الكابل بدقة "فوق الكابل مباشرة، ضمن نطاق القياس التقريبي".

هذا الجهاز التحديد مناسب لأعطال المقاومة المنخفضة، والدوائر القصيرة، والدوائر المفتوحة، والانقطاعات، بالإضافة إلى أعطال التسرب عالية المقاومة وأعطال التفريغ الوميضي عالية المقاومة، لكابلات الطاقة، والكابلات المحورية عالية التردد، وكابلات مصابيح الشارع، والأسلاك المدفونة من مواد مختلفة، ومقاطع عرضية مختلفة، ووسائط مختلفة.

طريقة التزامن لتحديد موقع الأعطال الصوتية والمغناطيسية هي طريقة دقيقة وفريدة لتحديد موقع الأعطال. يعتمد مبدأها على طريقة تحديد الموقع الصوتية التقليدية، مع إضافة اكتشاف وتطبيق الإشارات الكهرومغناطيسية.

تحت تأثير النبضات عالية الجهد، يحدث تفريغ وميضي عند نقطة عطل الكابل. عند تفريغ نقطة العطل، تنتج ظواهر فيزيائية مثل الصدى، وموجة الاهتزاز، والموجة الصوتية، والموجة الكهرومغناطيسية، والموجة تحت الحمراء، وقصر الدائرة اللحظي. يكتشف جهاز اختبار أعطال الكابلات التفريغ الوميضي عند نقطة العطل: يمكن استخدام ظاهرة الصدى وقصر الدائرة اللحظي لإكمال القياس التقريبي لنقطة العطل، بينما يستخدم جهاز التحديد موجة الاهتزاز والموجة الصوتية والموجة الكهرومغناطيسية الناتجة عن التفريغ الوميضي لإكمال التحديد الدقيق لنقطة العطل.

يستخدم الجهاز تصميمًا مستقلاً للقنوات الصوتية والمغناطيسية مع مصدر طاقة منفصل، مما يحسن بشكل كبير من قدرة مقاومة التداخل ويجعله مناسبًا لمواقع الأعطال المختلفة. نظرًا للتكبير الكبير والحساسية العالية، فهو مناسب بشكل خاص لتحديد نقاط الأعطال الأعمق؛ المقايضة هي أن الضوضاء الخلفية كبيرة نسبيًا.

يتطلب تحديد نقاط الأعطال الصوتية والمغناطيسية المتزامنة مولد إشارة صدمة عالي الجهد يعمل في حالة تفريغ دوري. تشمل طرق الأسلاك طريقة الطور إلى المدرع (مفضلة عند وجود تلف في عزل الطور إلى الأرض، حيث يكون توهين صوت التفريغ صغيرًا)، وطريقة الطور إلى الطور (لخلل بسيط بين الطورين بدون تأريض مدمج)، وطريقة الأسلاك لخلل انقطاع بسيط.

قبل تحديد النقاط، يجب أولاً توضيح مسار الكابل؛ إذا كانت الرسومات والبيانات غير مكتملة، يجب إجراء اكتشاف للمسار ووضع علامات. بناءً على نتائج قياس المسافة مع مراعاة هامش لوحة رأس الكابل والتضاريس، يتم تحديد موقع نقطة العطل تقريبًا، بشكل عام ضمن (قيمة قياس المسافة ± 50 مترًا). بعد التأكد من اختراق نقطة العطل ودورة تفريغ مولد النبضات عالي الجهد هي 3-5 ثوانٍ، ابدأ تحديد النقاط مباشرة فوق الكابل في المنطقة المحددة.

خلال العملية بأكملها، حافظ على المسبار مباشرة فوق الكابل وضمن نطاق القياس التقريبي. مع عدم تغيير تعديل مستوى الصوت وتعديل المستوى، عندما تضعف قوة الإشارة من النقطة A1 إلى النقطة A2 تدريجيًا، فإن النقطة B حيث يكون صوت سماعة الرأس هو الأعلى وإبرة العداد تتأرجح بقوة وتتزامن مع الصوت هي نقطة العطل.
