محدد عطل غلاف الكابل 60 كيلوفولت جسر احتراق رقمي تيار اختبار الجهد العالي 750 مللي أمبير | XHSC-60Q

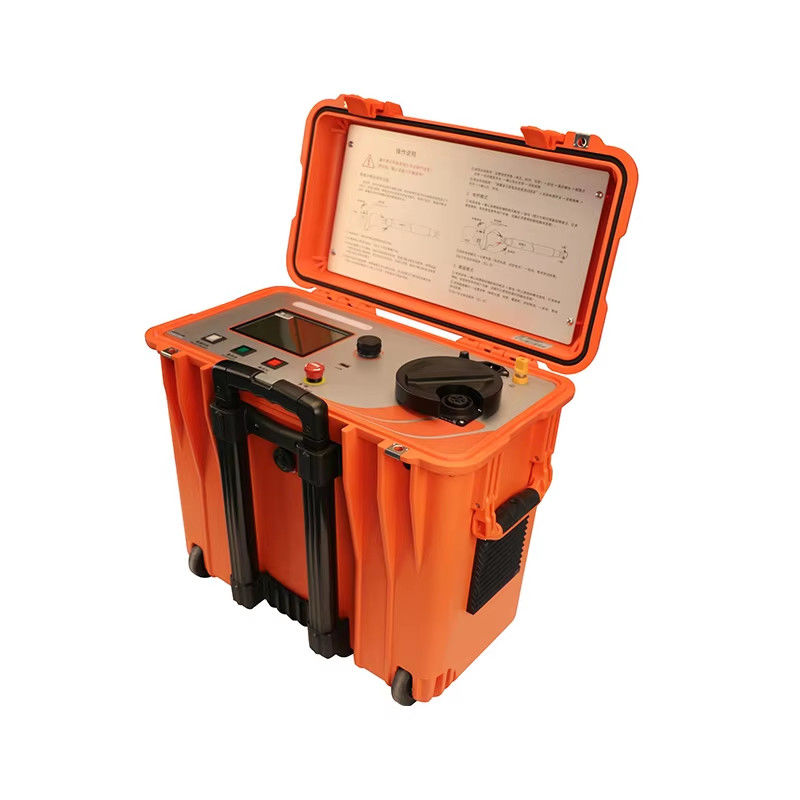

محدد أعطال غلاف الكابل XHSC-60Q هو جسر رقمي احترافي للحرق مصمم لتحديد أعطال الغلاف والعزل والمقاومة العالية في أنظمة الكابلات المعقدة. يدمج قياسات الحرق والجسور الذكية في وحدة محمولة واحدة: وضع الحرق يخرج جهد تيار مستمر مقنن 60 كيلوفولت بتيار قوس أقصى 400 مللي أمبير لتحويل أعطال المقاومة العالية بسرعة إلى أعطال مقاومة منخفضة، بينما يوفر وضع الجسر الرقمي تيار اختبار يصل إلى 750 مللي أمبير لقياس مسافة الأعطال بدقة عالية.

هذا الجهاز مناسب بشكل خاص للتحديد المسبق لأعطال العزل والغلاف لأنظمة الكابلات المعقدة ذات الجهد العالي والمقطع العرضي الكبير والطول الطويل، بما في ذلك الكابلات ذات أطراف GIS واتصالات الربط المتقاطع. يمكن إجراء التحديد الكامل بسرعة دون إزالة مفتاح GIS أو تقصير الربط المتقاطع، مما يوفر وقت انقطاع كبير والعمالة في الموقع.

يوفر هذا الجهاز للمهندسين الكهربائيين حلاً موثوقًا وشاملاً للتحديد المسبق لأعطال الغلاف والعزل، مما يقلل بشكل كبير من الوقت اللازم للعثور على أعطال المقاومة العالية في شبكات الكابلات المعقدة.

تعد أعطال غلاف الكابل من أكثر أعطال الكابلات شيوعًا ولكنها الأكثر صعوبة في تحديد موقعها. يحمي الغلاف الخارجي الكابل من الرطوبة والتلف الميكانيكي، ويمنع البطانة الداخلية الماء من التغلغل على طول الموصل. عندما يتلف الغلاف بسبب الحفر أو التآكل أو هجوم القوارض أو التركيب السيئ، يدخل الرطوبة إلى الكابل ويؤدي تدريجيًا إلى تدهور العزل وفشل نهائي.

على عكس انهيار العزل الكامل، غالبًا ما يُظهر عطل الغلاف خاصية مقاومة عالية تمنع إشارات الاختبار التقليدية. يتعامل XHSC-60Q مع هذه الحالات بوظيفة الحرق المدمجة: يولد خرج تيار مستمر 60 كيلوفولت مع تيار قوس يصل إلى 400 مللي أمبير كربون نقطة العطل ذات المقاومة العالية إلى عطل مقاومة منخفضة مستقرة، ثم يقيس الجسر الرقمي مسافة العطل بدقة ±(0.1% ·L + 1) متر. هذا يجعل XHSC-60Q حلاً كاملاً للتحديد المسبق لأعطال الغلاف، من تحويل العطل إلى قياس المسافة.

يبدأ XHSC-60Q كل اختبار بتشخيص ذكي يقوم بتقييم حالة الكابل تلقائيًا ويختار المسار الأكثر كفاءة لتحديد موقع العطل. يتم تصنيف نتيجة التشخيص إلى إحدى الفئات التالية، ويوجه الجهاز المشغل إلى الخطوة التالية الصحيحة.

بالنسبة لأعطال الوميض ذات المقاومة العالية وغير المستقرة، يطبق وضع الحرق 0 ~ 60 كيلوفولت تيار مستمر مع تيار قوس يصل إلى 400 مللي أمبير لكربنة نقطة العطل إلى عطل مقاومة منخفضة مستقرة. يقوم المشغل بتعيين جهد الحرق، ووقت حرق أقصى يصل إلى 90 دقيقة، وقوة الخرج. عند تمكين وظيفة الحرق الذكي، ينتهي الاختبار تلقائيًا بمجرد انخفاض مقاومة العطل إلى المستوى المطلوب لوضع قياس المسافة، مما يوفر الوقت ويتجنب الضغط غير الضروري على الكابل.

يوفر XHSC-60Q وضعين لقياس المسافة لتناسب ظروف المجال المختلفة. في وضع الجسر، يقوم المشغل بإدخال طول الكابل المعروف؛ في وضع المقطع العرضي، يقوم المشغل بإدخال مادة الكابل ومساحة مقطعه العرضي، ويمكن قياس مسافة العطل حتى لو كان طول الكابل الإجمالي غير معروف.

في كلا الوضعين، يمكن اختيار تيار الاختبار من 20 مللي أمبير إلى 750 مللي أمبير. جهد الخرج هو 4000 فولت للتيارات من 20 ~ 75 مللي أمبير، ويتبع العلاقة جهد (فولت) × تيار (مللي أمبير) = 300 واط للتيارات من 80 ~ 400 مللي أمبير، وهو 400 فولت للتيارات من 410 ~ 750 مللي أمبير، مما يضمن إشارة قوية لقياس دقيق في كل حالة.

توفر قائمة الإعدادات إعداد الوقت، ومعلومات الجهاز، والسجلات التاريخية، وخيارات الوظائف. يتم تخزين بيانات الاختبار التاريخية لوضعي الجسر والمقطع العرضي تلقائيًا، بسعة تصل إلى 100 سجل يمكن مراجعتها أو حذفها فرديًا أو مسحها. تشمل خيارات الوظائف وظيفة الحرق الذكي ووظيفة اكتشاف التأريض؛ عند تمكين اكتشاف التأريض، تتحقق المعدات بالقوة من أن المقاومة بين التأريض الواقي وتأريض العمل ضمن النطاق الآمن، ولن تسمح بزيادة الجهد بخلاف ذلك.

يشمل التسليم القياسي الوحدة الرئيسية للجسر الذكي للحرق، وصندوق اختبار الجسر، و 5 مصهرات احتياطية (10 أمبير، 5 × 20)، وسلك اختبار تحديد موقع الجسر FJ1، وسلك تقصير مقاومة منخفضة FJ2، وسلك خرج مصدر الحرق FJ4، وكابل تأريض مخصص، وكابل تأريض قضيب التفريغ، وسلك الطاقة، وقضيب التفريغ. تتوفر أسلاك FJ1L و FJ4L اختيارية ممتدة بطول 20 مترًا لأقسام الكابلات الطويلة.

التوصيل الصحيح للأسلاك ضروري للقياس الدقيق والآمن. يدعم XHSC-60Q المشغل بفحص تلقائي للأسلاك واكتشاف التأريض الواقي قبل تطبيق أي جهد عالٍ.

تعمل المناجم والمصانع الثقيلة بشبكات كابلات واسعة متوسطة وعالية الجهد لإمداد الطاقة، وغالبًا ما تكون مدفونة في بيئات قاسية حيث يكون تلف الغلاف بسبب الحفر والاهتزاز والوسائط المسببة للتآكل شائعًا. يساعد XHSC-60Q فرق الصيانة في تحديد أعطال الغلاف والعزل بسرعة، مما يقلل من خسائر الإنتاج ويضمن سلامة المعدات الحيوية.

تعتمد أنظمة السكك الحديدية والمترو على كابلات طاقة موثوقة على طول المسارات وفي الأنفاق وفي المحطات. تسبب أعطال الكابلات في هذه الأنظمة اضطرابًا في الخدمة ومخاطر تتعلق بالسلامة. تصميم محمول بوزن 22 كجم مع هيكل بعصا سحب وعجلات مثالي لطواقم صيانة السكك الحديدية، وطريقة الجسر الخالية من النقاط العمياء تتعامل مع أقسام الكابلات القصيرة النموذجية لشبكات الطاقة في المحطات والإشارات.

تحتوي مراكز البيانات والمباني التجارية على شبكات كابلات كثيفة حيث يكون وقت التوقف عن العمل مكلفًا للغاية. يحتاج مقاولو الكهرباء الذين يقومون بصيانة هذه المرافق إلى أدوات تحديد أعطال سريعة ودقيقة. يقلل التشخيص التلقائي والتشغيل بزر واحد لـ XHSC-60Q من متطلبات المهارة للموظفين في الموقع، بينما يوفر التخزين التلقائي للبيانات سجلات اختبار كاملة لوثائق القبول والصيانة.

تتضمن مشاريع تجديد شبكات الطاقة الريفية أقسام كابلات طويلة مع العديد من الوصلات وأنواع الكابلات المختلطة. يقيس وضع المقطع العرضي لـ XHSC-60Q مسافة العطل حتى عندما يكون طول الكابل الإجمالي غير معروف، وهو وضع شائع في الشبكات الريفية. يتكيف مدخل الطاقة واسع النطاق من 100 فولت إلى 240 فولت أيضًا مع ظروف طاقة الموقع المختلفة.

تقليديًا، تطلب الحرق وقياس الجسر أداتين منفصلتين مع كابلات خارجية ثقيلة وتبديل يدوي للأوضاع. يحل XHSC-60Q محل كليهما بوحدة واحدة متكاملة.

لمزيد من المعلومات حول محدد أعطال غلاف الكابل XHSC-60Q، بما في ذلك المواصفات التفصيلية ومقاطع الفيديو التوضيحية والأسعار، يرجى الاتصال بفريق المبيعات لدينا. يسعدنا أن نوصي بحل تحديد أعطال الكابلات الأكثر ملاءمة لشبكة الكابلات الخاصة بك.
