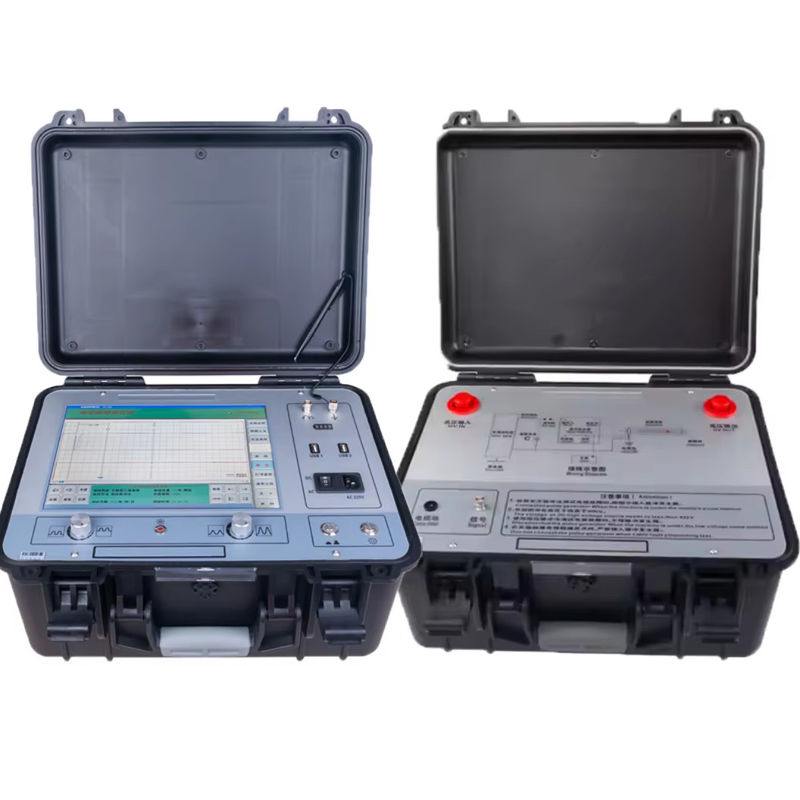

جهاز تحديد الأخطاء للكابلات المتعددة النبضات مع ملاحظات خط اليد 12.1 بوصة XP 60km XHGG502

يجمع XHGG502 ARC Multi-Pulse Cable Fault Locator بين أخذ عينات التردد المتغير 400 ميجاهرتز، وتقنية ARC متعددة النبضات ذات 8 نبضات، وجهاز كمبيوتر يعمل باللمس صناعي يعمل بنظام XP مقاس 12.1 بوصة في أداة ميدانية واحدة متكاملة. يكتشف المقاومة المنخفضة، وقصر الدائرة، والدائرة المفتوحة، وانقطاع الاتصال، ومقاومة التسرب العالية، وأخطاء المقاومة العالية للفلاش على كابلات الطاقة، والكابلات المحورية عالية التردد، وكابلات إضاءة الشوارع، وكابلات الهاتف، والأسلاك المدفونة عبر جميع المقاطع العرضية والوسائط العازلة. ما يميز XHGG502 عن جميع الأدوات الأخرى في فئته هو نظام التعليقات التوضيحية بالكتابة اليدوية: بعد التقاط شكل موجة، يكتب المشغل مباشرة على شاشة اللمس - اسم الموظف، وموقع الاختبار، وتحديد الكابل، وخصائص الخطأ، والظروف البيئية - ويتم تخزين التعليقات التوضيحية كجزء من ملف الشكل الموجي. يؤدي هذا إلى التخلص من أكبر مصدر منفرد للارتباك بعد العمل الميداني: فني يعود إلى المكتب ومعه 50 ملفًا موجيًا ولا يمكنه تذكر أي شكل موجة ينتمي إلى أي كابل.

فكر في إجراء تحقيق نموذجي في الأخطاء: وحدة تغذية بقدرة 11 كيلو فولت تنطلق في الساعة 03:00. يصل الطاقم في الساعة 05:30، ويختبر ثلاثة مقاطع من الكابلات من محطتين فرعيتين مختلفتين، ويلتقط 18 مسارًا موجيًا، ويسلمها إلى كبير المهندسين في الساعة 09:00 لتحليلها. بدون تعليق توضيحي، يرى المهندس 18 أثرًا غير مُسمى - يمكن أن يكون كل منها خطأ، أو انعكاسًا مشتركًا، أو ضوضاء النظام. الملاحظات المكتوبة بخط اليد لرئيس الطاقم، والتي تم تدوينها في دفتر ملاحظات رطب في الساعة 05:30، بالكاد تكون مقروءة.

مع XHGG502، يحمل كل ملف من ملفات الموجات الـ 18 هذه تعليقًا توضيحيًا واضحًا ومقروءًا كتبه الفني الميداني: "وحدة التغذية 7B، فتحة التفتيش الجنوبية، 230 مترًا من المحطة الفرعية، أسلاك الاختبار على مرحلة التيار المتردد، الظروف الرطبة، دخول الماء المشتبه به." يفتح كبير المهندسين الملف، ويقرأ التعليق التوضيحي، ويؤكد توقيع الخطأ، ويصدر أمر الإصلاح قبل أن ينتهي الطاقم من الإفطار. هذا هو الفرق بين ملف الموجي والتقرير الميداني.

تعد طريقة ARC (انعكاس القوس) متعددة النبضات الخاصة بـ XHGG502 - والمعروفة أيضًا باسم طريقة النبضات الثمانية - هي تقنية تحديد الموقع المسبق لخطأ الكبل الأكثر تقدمًا والمتوفرة في أداة محمولة. تقوم قارنة التوصيل النبضية (المقدرة بـ 38 كيلو فولت تيار مستمر) بإطلاق نبضة عالية الجهد محددة التوقيت في الكابل بالتزامن مع نبضة مرجعية منخفضة الجهد. يلتقط الجهاز ويعرض ما يصل إلى 8 مجموعات من أزواج الشكل الموجي ذات الجهد العالي والجهد المنخفض على شاشة مقاس 12.1 بوصة، مما يتيح المقارنة المرئية المباشرة بين انعكاس الخطأ والتتبع المرجعي. المبدأ بسيط ولكنه قوي: الصدع عالي المقاومة عند نقطة القوس أثناء الفلاش الكهربائي يتصرف كهربائيًا مثل دائرة كهربائية قصيرة عند نفس النقطة. وبالتالي فإن النبضة المرجعية ذات الجهد المنخفض تظهر نفس نمط الانعكاس مثل وميض الجهد العالي - والنقطة التي يتطابقان فيها هي الخطأ. يؤدي هذا إلى التخلص من مشكلة "تخمين أي ارتفاع انعكاسي هو الخطأ" التي تعاني منها تفسير TDR أحادي النبض في الأعطال ذات المعاوقة العالية.

تستخدم معظم أجهزة تحديد عيوب الكابلات وحدة تحكم دقيقة مدمجة تقود لوحة LCD مخصصة - مناسبة لعرض شكل موجة واحد، ولكنها غير قادرة على تشغيل نظام تشغيل كامل. يستخدم XHGG502 جهاز كمبيوتر صناعيًا كاملاً يعتمد على XP مع شاشة تعمل باللمس مقاس 12.1 بوصة يمكن قراءتها في ضوء الشمس. وهذا له ثلاث نتائج عملية:

• سير العمل متعدد المهام:اعرض شكل موجة الاختبار، وقاعدة بيانات إدارة الكابلات، ومعاينة التقرير في وقت واحد - وقم بالتبديل بينهما مثل أي تطبيق يعمل بنظام التشغيل Windows. لا يوجد إعادة تشغيل، ولا يوجد تأخير في تبديل الوضع.
• الدعم المحيطي الكامل:لوحة مفاتيح وماوس خارجيين للتحليل المكتبي. طابعة USB للتقارير المطبوعة الفورية. محرك أقراص فلاش USB لتصدير الشكل الموجي بالجملة إلى برنامج تحليل الكمبيوتر. إدارة ملفات Windows القياسية - إنشاء مجلدات وإعادة تسمية الملفات ونسخها إلى وحدة تخزين خارجية.
• دليل على المستقبل:يمكن لمنصة XP تشغيل تطبيقات تحليل الشكل الموجي التابعة لجهات خارجية. يمكن تحديث قواعد بيانات سرعة انتشار الكابل عبر USB. قوالب التقارير قابلة للتحرير — قم بتخصيص الرؤوس والتذييلات وتنسيقات الشهادات لتتوافق مع معايير التوثيق الخاصة بمؤسستك.

• أخذ عينات التردد المتغير 400 ميجاهرتز:تعمل أربعة معدلات قابلة للتحديد (60/120/240/400 ميجاهرتز) على تحسين المفاضلة بين تفاصيل الشكل الموجي وعمق التخزين. عند تردد 400 ميجاهرتز، تتوافق كل نقطة عينة مع حوالي 0.25 متر من الكابل — وهو ما يكفي لدقة قراءة تبلغ 0.1 متر ودقة اختبار أقل من 0.5 متر.
• أخذ العينات المستمر التلقائي بالكامل:في وضع الفلاش، يستمر قوس التفريغ ميكروثانية. يقوم XHGG502 بإجراء العينات باستمرار بأقصى سرعة - ولا يفوت أبدًا أي حدث عابر لأنه كان "بين المشغلات". يعوض الكسب التلقائي وتعديل العتبة عن شدة القوس المتفاوتة.
• 400Vpp نبض الجهد المنخفض:توفر سعة النبض الأعلى من الأدوات القياسية 100-300Vpp اختراقًا أكبر للكابلات الطويلة ومن خلال الوصلات عالية الفقد. نبضة ضيقة تبلغ 0.1μs لدقة الخطأ القريب؛ نبضة واسعة 2μs للكشف عن مسافة تزيد عن 50 كم.
• إنشاء التقرير التلقائي:بعد تحديد موقع الخطأ بنجاح، انقر فوق زر واحد لإنشاء تقرير اختبار كامل - لقطة شاشة للشكل الموجي، ومعلمات الاختبار (النطاق، وعرض النبض، ومعدل أخذ العينات)، ومسافة الخطأ المحسوبة، وسرعة الانتشار V/2، وتعليقات المشغل. الطباعة عبر USB أو التصدير بصيغة PDF لتوزيعها عبر البريد الإلكتروني.
• نظام إدارة الكابلات:قم بتخزين الأشكال الموجية حسب اسم الكابل أو المحطة الفرعية أو رقم وحدة التغذية أو رمز المشروع. قاعدة بيانات قابلة للبحث مع وظائف الفرز والتصفية. قارن الأشكال الموجية التاريخية من نفس الكابل لتتبع اتجاهات التدهور عبر دورات صيانة متعددة.
• 38kVDC نبض المقرنة:تتعامل قارنة التوصيل ذات الجهد العالي مع طاقة التفريغ الكاملة لتحديد موقع الخطأ مع عزل أمان مدمج. يعرض تلقائيًا الإشارة المنعكسة والشكل الموجي المرجعي للدائرة المفتوحة كاملة الطول جنبًا إلى جنب لتحديد الخطأ بشكل لا لبس فيه.
• المدمج في بطارية ليثيوم بوليمر:اختبر الدوائر المفتوحة للكابل والدوائر القصيرة منخفضة المقاومة بالكامل باستخدام طاقة البطارية - لا يوجد مولد ولا حاجة إلى توصيل بالتيار الكهربائي. مثالية للمواقع النائية، وشبكات إضاءة الشوارع، والمواقف التي تكون فيها طاقة الموقع غير متوفرة أو لا يمكن الاعتماد عليها.
• حماية الجهد العالي:تم تصميم الأداة للعمل بأمان في بيئة الجهد العالي الدافع. تعمل المدخلات المحمية على منع التلف أو الانغلاق الناتج عن العمليات العابرة المستحثة عند تفريغ مولد الفلاش - لا توجد أعطال، ولا فقدان للبيانات، ولا يلزم إعادة التشغيل.
