عازل المحول المحمول لـ 80 كيلو فولت عازل للزيت

Name: عازل المحول المحمول لـ 80 كيلو فولت عازل للزيت
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYY102
Price: 4,115.00 USD
Availability: InStock

تفاصيل المنتج:

مكان المنشأ:	شيان، شنشي، الصين
اسم العلامة التجارية:	XZH TEST
إصدار الشهادات:	CE ISO
Model Number:	XHYY102

معلومات مفصلة

مكان المنشأ:

شيان، شنشي، الصين

اسم العلامة التجارية:

XZH TEST

إصدار الشهادات:

CE ISO

Model Number:

XHYY102

إبراز:

High Light

إبراز:

اختبار القوة الكهربائية لزيت المحول

تحليل زيت العزل 80kV BDV

اختبار زيت متعدد المعايير التلقائي

Trading Information

Minimum Order Quantity:

1unit

الأسعار:

قابل للتفاوض

Packaging Details:

wooden packaging

وقت التسليم:

5-8 أيام عمل

Payment Terms:

T/T

Supply Ability:

500 units per month

وصف المنتج

نظرة عامة على المنتج

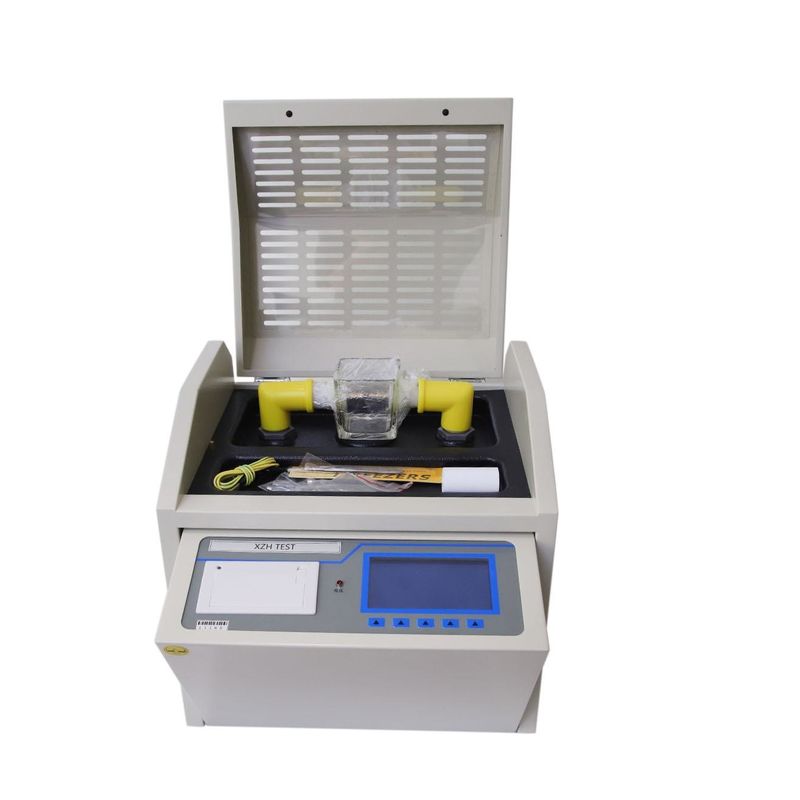

XHYY102 — جهاز اختبار قوة العزل الكهربائي لزيت المحولات (جهد الانهيار)

خرج 0-80 كيلو فولت • دقة ±3% • معايير متعددة GB507 / IEC156 / DL429

جهاز XHYY102 هو جهاز اختبار رقمي آلي بالكامل لقوة العزل الكهربائي لزيت المحولات (جهد الانهيار / BDV) تم تطويره وفقًا للمعايير الوطنية GB507-1986، GB507-2002، المعيار الصناعي DL/T846.7-2004، والمعيار الدولي IEC156. يقيس هذا الجهاز عالي الدقة الذي يتحكم فيه متحكم دقيق جهد الانهيار الكهربائي للزيوت العازلة المستخدمة في المحولات، وقواطع الدائرة، وغيرها من المعدات الكهربائية المعبأة بالزيت. متوفر بتكوينات أحادية الكوب، وثلاثية الكوب، ومتعددة الأكواب لتلبية متطلبات الاختبارات المعملية والميدانية المتنوعة. يتميز الجهاز بتصميم فريد لأخذ العينات من جانب الجهد العالي يوجه قيمة الاختبار مباشرة إلى محول A/D، مما يلغي أخطاء الدائرة التناظرية لدقة قياس فائقة.

الميزات الرئيسية

تحكم بمتحكم دقيق عالي السعة: متحكم دقيق صناعي مع دائرة مراقبة واسعة النطاق يضمن تشغيلًا مستقرًا وموثوقًا ويمنع تعطل النظام أثناء جلسات الاختبار الممتدة.

تشغيل متعدد المعايير: مبرمج مسبقًا بطرق اختبار GB507-1986، GB507-2002، DL/T429، و IEC156 بالإضافة إلى وضع مستخدم معرف قابل للتخصيص، للتكيف مع متطلبات تنظيمية متنوعة عبر أسواق مختلفة.

كوب زيت زجاجي مصبوب بخطوة واحدة: كوب زيت زجاجي خاص مصنع بالصب بخطوة واحدة يلغي تسرب الزيت، وتلوث السطح، وظواهر التداخل التي تؤثر على قابلية تكرار القياس.

أخذ عينات مباشر من جانب الجهد العالي: تصميم أخذ عينات فريد من جانب الجهد العالي يوجه قيمة الاختبار مباشرة إلى محول A/D، متجاوزًا دوائر معالجة الإشارة التناظرية للقضاء على أخطاء التحويل الوسيطة.

معلمات اختبار قابلة للتعديل بالكامل: سرعة رفع الجهد (0.5-5 كيلو فولت/ثانية)، وقت الثبات (حتى 15 دقيقة)، فاصل التعزيز (حتى 5 دقائق)، وتردد التعزيز (1-9 دورات) كلها قابلة للتعديل بشكل مستقل.

حمايات سلامة شاملة: حماية مدمجة ضد التيار الزائد، والجهد الزائد، وقصر الدائرة مع توافق كهرومغناطيسي قوي يضمن سلامة المشغل وموثوقية الجهاز.

شاشة LCD مع مؤشر حالة كامل: شاشة LCD واضحة تعرض التاريخ والوقت ومعلمات التشغيل ونتائج الاختبار في الوقت الفعلي وتوجيهات القائمة خطوة بخطوة. تظهر أضواء مؤشر الحالة مرحلة التشغيل الحالية.

تصميم محمول ومتين: هيكل مدمج (465 × 385 × 425 مم) مع طابعة حرارية مدمجة، ومستشعر درجة حرارة ورطوبة، وحجرة سهلة الوصول لكوب الزيت للتشغيل المريح في الداخل والخارج.

المواصفات الفنية

المعلمة	المواصفات
جهد الخرج	0 - 80 كيلو فولت
معدل تشوه الجهد	<3%
سرعة رفع الجهد	0.5 - 5 كيلو فولت/ثانية (قابل للتعديل)
وقت الثبات	15 دقيقة (قابل للتعديل)
فاصل التعزيز	5 دقائق (قابل للتعديل)
تردد التعزيز	1 - 9 دورات (قابل للاختيار)
سعة المعزز	1.5 كيلو فولت أمبير
دقة القياس	±3%
جهد الإمداد	تيار متردد 220 فولت ±10%، 50 هرتز ±1 هرتز
استهلاك الطاقة	200 واط
درجة حرارة التشغيل	0 درجة مئوية إلى 45 درجة مئوية
رطوبة التشغيل	<75% رطوبة نسبية
الأبعاد	465 × 385 × 425 مم
معايير الاختبار	GB507-1986، GB507-2002، DL/T429، IEC156، مخصص
التكوينات	أحادي الكوب، ثلاثي الكوب، متعدد الأكواب (اختياري)

لوحة التشغيل والمكونات

تخطيط لوحة الجهاز

شاشة LCD • مفاتيح الوظائف • طابعة • حجرة كوب الزيت • مستشعرات

يتميز جهاز XHYY102 بتصميم لوحة أمامية بديهي: تعرض شاشة LCD جميع معلمات الاختبار والنتائج في الوقت الفعلي؛ تتيح مفاتيح الوظائف المخصصة اختيار المعلمات بسرعة؛ تنتج طابعة حرارية مدمجة تقارير ورقية فورية؛ توفر حجرة كوب الزيت مع غطاء مفتاح الضغط وصولاً آمنًا وسهلًا؛ تسجل مستشعرات درجة الحرارة والرطوبة المدمجة تلقائيًا الظروف المحيطة. يكمل طرف التأريض الموثوق ومدخل طاقة التيار المتردد مع المفتاح التصميم القوي الجاهز للاستخدام الميداني.

سير عمل الاختبار

تحضير عينة الزيت وكوب الزيتنظف كوب الزيت الزجاجي الخاص جيدًا واملأه بعينة زيت المحول المراد اختبارها. ضع كوب الزيت في حجرة الاختبار وأغلق الغطاء بإحكام.

تحديد معيار الاختباراختر معيار الاختبار المناسب من القائمة — GB507-1986، GB507-2002، DL/T429، IEC156، أو مخصص — بناءً على المتطلبات التنظيمية ومواصفات المحول.

تكوين معلمات الاختباراضبط سرعة رفع الجهد (0.5-5 كيلو فولت/ثانية)، ووقت الثبات، وفاصل التعزيز، وعدد دورات الاختبار (1-9) عبر مفاتيح الوظائف وفقًا لبروتوكول الاختبار.

تنفيذ اختبار جهد الانهياراضغط على ابدأ لبدء تسلسل الاختبار الآلي بالكامل. يطبق الجهاز جهدًا متزايدًا خطيًا على عينة الزيت حتى يحدث الانهيار الكهربائي. يتم التقاط جهد الانهيار مباشرة من جانب الجهد العالي بواسطة محول A/D.

مراجعة وطباعة وأرشفة النتائجتعرض شاشة LCD جهد الانهيار لكل دورة اختبار مع المتوسط المحسوب. اطبع تقرير الاختبار عبر الطابعة الحرارية المدمجة، وسجل بيانات درجة الحرارة والرطوبة المحيطة للتوثيق.

التطبيقات

س1: ما هو اختبار جهد الانهيار الكهربائي (BDV) ولماذا هو مهم؟ اختبار دوري لقوة العزل الكهربائي لزيت العزل في محولات الطاقة في المحطات الفرعية ومرافق النقل لتقييم حالة الزيت والتنبؤ بمتطلبات الصيانة.تصنيع المحولات ومراقبة الجودة:

س1: ما هو اختبار جهد الانهيار الكهربائي (BDV) ولماذا هو مهم؟تشخيص المعدات المعبأة بالزيت: اختبار جهد الانهيار لزيوت العزل في قواطع الدائرة، والمحولات الآلية، والعوازل، ووصلات الكابلات لبرامج الصيانة القائمة على الحالة.

س1: ما هو اختبار جهد الانهيار الكهربائي (BDV) ولماذا هو مهم؟ تحليل موحد لقوة العزل الكهربائي للزيت لخدمات الاختبار والشهادات من طرف ثالث، مع دعم متعدد المعايير للمواصفات المحلية والدولية.أسئلة متكررة

س1: ما هو اختبار جهد الانهيار الكهربائي (BDV) ولماذا هو مهم؟يقيس اختبار جهد الانهيار الكهربائي (BDV) الجهد الذي يفقد عنده زيت العزل خصائصه العازلة ويسمح بمرور التيار الكهربائي. يعمل زيت عزل المحولات كعازل كهربائي ووسط تبريد. مع تقدم عمر الزيت أو تلوثه بالرطوبة أو الجسيمات أو الغازات المذابة، تنخفض قوته العازلة. يعد اختبار BDV المنتظم ممارسة صيانة وقائية حاسمة تساعد في اكتشاف تدهور الزيت قبل أن يؤدي إلى فشل عزل المحول، مما يتيح استبدال الزيت أو إعادة تكييفه بشكل مخطط له بدلاً من الإصلاحات الطارئة.س2: ما هي معايير الاختبار التي يدعمها جهاز XHYY102؟

يأتي جهاز XHYY102 مبرمجًا مسبقًا بأربع طرق اختبار قياسية: GB507-1986 و GB507-2002 (المعايير الوطنية الصينية لقوة العزل الكهربائي لزيت العزل)، DL/T429 (معيار صناعة الطاقة الكهربائية الصينية)، و IEC156 (المعيار الدولي لجهد الانهيار الكهربائي لزيت العزل). يسمح وضع خامس قابل للتخصيص للمستخدمين بتحديد معلمات الاختبار الخاصة بهم. تجعل هذه القدرة متعددة المعايير الجهاز مناسبًا لكل من متطلبات الاختبار المحلية الصينية والتطبيقات الدولية.

س3: ما هي ميزة أخذ العينات المباشر من جانب الجهد العالي؟

تقيس أجهزة اختبار BDV التقليدية للزيت جهد الانهيار على جانب الجهد المنخفض للمحول الرافعة وتحسب قيمة الجهد العالي من خلال تحويل نسبة، مما يؤدي إلى إدخال أخطاء من عدم دقة نسبة المحول ومعالجة الإشارة التناظرية. يقوم تصميم أخذ العينات الفريد من جانب الجهد العالي لجهاز XHYY102 بقياس جهد الاختبار مباشرة عند الخرج، وتوجيهه مباشرة إلى محول A/D. هذا يلغي جميع أخطاء التحويل التناظرية الوسيطة، مما يؤدي إلى دقة إجمالية أكثر دقة وقابلية للتكرار تبلغ ±3%.

س4: ما هي التكوينات المتاحة وأيها يجب أن أختار؟

تتوفر سلسلة XHYY102 في تكوينات أحادية الكوب، وثلاثية الأكواب، ومتعددة الأكواب. تعتبر الموديلات أحادية الكوب مثالية للاختبارات العرضية أو الخدمة الميدانية حيث تكون قابلية النقل والتكلفة أولوية. تزيد الموديلات ثلاثية الأكواب من الإنتاجية عن طريق السماح بالاختبار المتسلسل لعينات زيت متعددة دون فتح الحجرة بين الاختبارات، وهي مناسبة للاستخدام المعملي الروتيني. تزيد التكوينات متعددة الأكواب من الإنتاجية للاختبارات ذات الحجم الكبير مثل مراقبة جودة تصنيع المحولات ومختبرات الاختبار المستقلة. تشترك جميع التكوينات في نفس تقنية القياس الأساسية والدقة.

س5: ما هي الملحقات المضمنة وما هي عملية الطلب؟

يتم شحن كل جهاز XHYY102 كمجموعة كاملة تتضمن جهاز الاختبار الرئيسي، وكوب (أكواب) زيت زجاجي خاص حسب التكوين المحدد، وكابل طاقة، وكابل تأريض، وورق طابعة حرارية، ودليل مستخدم. وقت التسليم القياسي هو 5-8 أيام عمل. يتم تعبئة التصميم المحمول المدمج (465 × 385 × 425 مم) في عبوات معززة. توفر XZH TEST ضمانًا قياسيًا من الشركة المصنعة مع تغطية ممتدة اختيارية. الحد الأدنى لكمية الطلب هو وحدة واحدة بشروط دفع T/T. تتوفر خيارات تخصيص العلامة التجارية OEM وواجهة متعددة اللغات للطلبات بكميات كبيرة.
