| مكان المنشأ: | شيان ، شنشي ، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE ISO |
| Model Number: | XHHD523L |
مصمم لـ:مديرو أصول النقل، مقاولو تركيب أنظمة الجهد العالي، مهندسو أنظمة الكابلات ذات الجهد العالي، متخصصو صناديق الربط للربط المتقاطع
القيمة الأساسية:التحقق من سلامة الغلاف وأنظمة التوصيل المتقاطع على دوائر الكابلات ذات الجهد العالي جدًا — من تشخيصات صناديق الربط إلى تحديد موقع الأعطال بجهد الخطوة — في جهاز محمول واحد متوافق مع GB50150-2006.
في الكابلات أحادية النواة ذات الجهد العالي المصنفة 110 كيلوفولت وما فوق، يعمل الغلاف المعدني كدرع كهروستاتيكي ومسار عودة لتيار الأعطال. لتقليل خسائر التيار الدائري، يتم تكوين هذه الأغلفة بترتيبات ربط متقاطع عبر صناديق الربط على فترات منتظمة على طول مسار الكابل — عادة كل 500-1000 متر لدورة تبديل كاملة. يربط كل صندوق ربط أغلفة الطور الثلاثة بنمط دوران محدد، مع تركيب محددات الجهد الزائد (SVLs) لحماية عزل الغلاف أثناء أحداث الجهد الزائد العابر.
يقدم نظام الربط المتقاطع هذا تحديًا فريدًا للاختبار: الغلاف ليس موصلًا مستمرًا واحدًا من طرف إلى طرف، بل شبكة مجزأة متصلة عبر صناديق ربط مدفونة. يمكن أن يؤدي عطل في الغلاف في أي مكان في هذه الشبكة — سواء على الغلاف الخارجي للكابل، أو داخل صندوق ربط، أو عبر محدد جهد زائد — إلى نتائج اختبار مضللة عند قياسها من نهايات الكابل وحدها. يعالج XHHD523L هذا من خلال توفير كل من قدرة تحمل التيار المستمر لتحديد وجود عيب في الغلاف، وقدرة تحديد موقع جهد الخطوة لتحديد مكان العيب بالضبط في شبكة الربط المتقاطع.
| ملف المستخدم | الحاجة الحرجة التي تم تلبيتها |
|---|---|
| مديرو أصول النقل | إدارة محفظة من دوائر الكابلات 110 كيلوفولت - 500 كيلوفولت عبر محطات فرعية متعددة. يوفر XHHD523L بيانات موحدة عن حالة الغلاف لفهرسة صحة الأصول — تحديد الدوائر التي تحتاج إلى تدخل قبل أن يتصاعد تدهور الغلاف إلى عطل شاشة إلى أرضي يتطلب انقطاعًا غير مخطط له. |
| مقاولون تركيب أنظمة الجهد العالي | اختبار التسليم لأنظمة الكابلات المثبتة حديثًا وفقًا لـ GB50150-2006. يقوم XHHD523L بإجراء اختبار تحمل التيار المستمر الإلزامي 10 كيلوفولت/1 دقيقة على الغلاف الخارجي ويوفر تحديدًا فوريًا للأعطال إذا فشل الغلاف — مما يلغي التراجع بين أدوات الاختبار والتحديد المنفصلة خلال نافذة التركيب. |
| مهندسو أنظمة الربط المتقاطع | تشخيص سلامة صناديق الربط ومحددات الجهد الزائد على دوائر الكابلات قيد التشغيل. عن طريق حقن إشارات الاختبار في مقاطع غلاف محددة وقياس الاستجابة، يساعد XHHD523L في التمييز بين عطل غلاف خارجي حقيقي ومحدد جهد زائد متدهور أو صندوق ربط به تسرب مياه — مشكلتان لهما استراتيجيات إصلاح مختلفة جدًا. |
| فرق مقاولي الطاقة المتجددة | تتضمن مزارع الطاقة الشمسية واسعة النطاق ووصلات الكابلات البحرية للرياح كيلومترات من دوائر التجميع المدفونة 33 كيلوفولت - 220 كيلوفولت. يجب تحديد وإصلاح أعطال الغلاف التي تحدث أثناء مد الكابل أو الردم قبل الموعد النهائي لتسليم المشروع. يسمح وضع التبديل بمفتاح واحد لجهاز XHHD523L لفريق التركيب بالانتقال من اختبار التحمل إلى تحديد موقع الأعطال دون إعادة تكوين إعداد الاختبار. |
| المعلمة | المواصفات |
|---|---|
| طاقة الإدخال | تيار متردد 220 فولت ±10%، 50 هرتز ±2 هرتز |
| جهد الخرج | 0–10 كيلوفولت تيار مستمر (موجة مربعة، قابلة للتعديل باستمرار) |
| تيار الخرج | 0–200 مللي أمبير |
| سعة الخرج | 2 كيلوفولت أمبير |
| نطاق التردد | 0.2 هرتز – 5 هرتز (قابل للتعديل باستمرار في وضع التحديد) |
| الكابلات المطبقة | كابلات الطاقة أحادية وثلاثية النواة 10 كيلوفولت–500 كيلوفولت |
| أوضاع الاختبار | تحديد موقع الأعطال (جهد الخطوة) / تحمل التيار المستمر — تبديل بمفتاح واحد مع مؤشرات LED (أحمر = تحمل، أخضر = تحديد موقع) |
| المعايير المتوافقة | GB50150-2006 (اختبار تسليم الغلاف الخارجي للكابل والاختبار الوقائي)، متطلبات اختبار نظام الربط المتقاطع |
| حمايات السلامة | قفل بدء الوضع الصفري، تفريغ تلقائي عند الإيقاف (ينخفض الجهد العالي إلى الصفر تلقائيًا)، حماية من التيار الزائد/الجهد الزائد/درجة الحرارة الزائدة، مفتاح حماية التيار الزائد مع مؤشر LED أزرق |
| العرض | عدادات تناظرية مزدوجة (فولتميتر كيلوفولت + أميتر مللي أمبير) — قراءات فورية وغير غامضة في جميع ظروف الإضاءة |
| أبعاد العبوة | 64 * 42 * 70 سم |
| الوزن الإجمالي | 48 كجم |
| العلامة التجارية / المنشأ | XZH TEST / شيان، شنشي، الصين |
| الشهادة | CE، ISO |
| تحكم المستقبل | الوظيفة |
|---|---|
| مقياس الميكرو أمبير | يشير إلى حجم الإشارة وقطبيتها — اتجاه انحراف الإبرة يؤكد ما إذا كان المشغل يقترب من نقطة العطل أو قد تجاوزها أثناء مسح جهد الخطوة |
| إدخال الإشارة | يقبل الاتصال إما من الرف الفرعي للإطار A (طريقة جهد الخطوة) أو مشبك المستقبل (تتبع الإشارة الاستقرائية للأسطح المعبدة) |
| ضبط الصفر | يقوم بمعايرة خط الأساس المرجعي في الوضع الأول (الوضع المضخم) للكشف المستمر عن الأعطال في بيئات الإشارة الضعيفة مثل الكابلات المدفونة بعمق أو ظروف التربة عالية المقاومة |
| ضبط الحساسية | يتحكم في سعة إشارة الإدخال — زيادة للكابلات المدفونة بعمق، وتقليل للتركيبات الضحلة أو الإشارات القوية للحفاظ على قابلية قراءة العداد |
| مفتاح الوضع (I / 0 / II) | الوضع الأول: وضع مضخم للإشارات الضعيفة (مدعوم بالإطار A + المشبك).الوضع الثاني: وضع مباشر للإشارات القوية (الإطار A فقط، يتجاوز المضخم الداخلي).0: وضع إيقاف التشغيل |
ميزة ميدانية — لا توجد منطقة عمياء: على عكس محددات أعطال الكابلات القائمة على TDR التي لديها منطقة ميتة للقياس بالقرب من طرف الاختبار، فإن طريقة جهد الخطوة لجهاز XHHD523L لا تحتوي على منطقة عمياء. يمكنه تحديد أعطال الغلاف المجاورة مباشرة لنقطة نهاية الكابل — وهي قدرة حاسمة لاختبارات التركيب حيث غالبًا ما يحدث تلف الغلاف بالقرب من النهاية أثناء تركيب غدة الكابل.

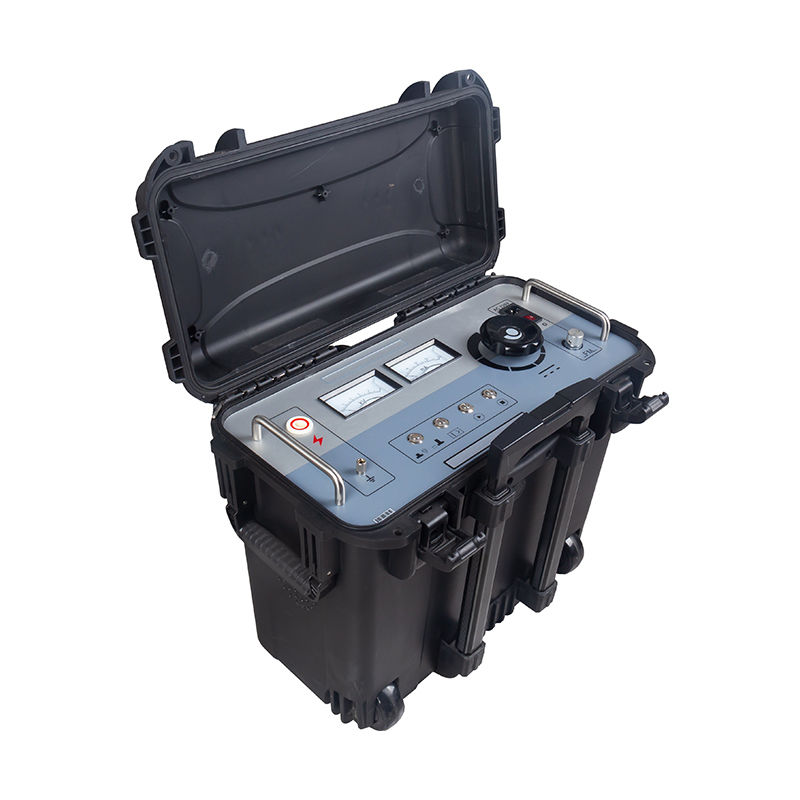

تم ترتيب لوحة XHHD523L الأمامية في تدفق تشغيل من اليسار إلى اليمين، مما يقلل من أخطاء المشغل أثناء النشر الميداني:
بالنسبة لمدير أصول النقل المسؤول عن عشرات أو مئات الكيلومترات من دوائر الكابلات 110 كيلوفولت - 500 كيلوفولت، فإن بيانات حالة الغلاف ليست مجرد نتيجة اختبار — إنها المؤشر الرائد لنفقات الصيانة المستقبلية. الكابل ذو الغلاف المخترق في سباق مع الزمن نحو تآكل الشاشة، وربما انهيار الشاشة، وفي النهاية انقطاع قسري. يتيح XHHD523L استراتيجية صيانة قائمة على الحالة:
