| Place of Origin: | Xi'an, Shaanxi, China |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | ISO,CE |
| Model Number: | XHJB666 |

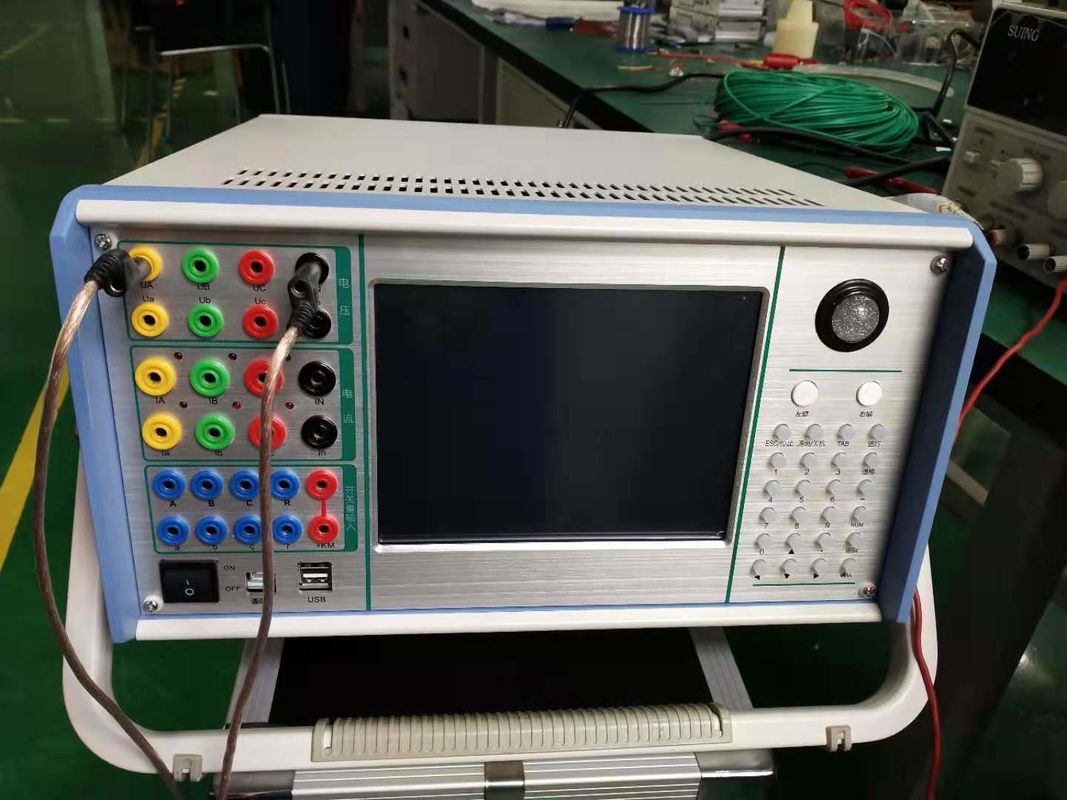

The XHJB666 Microcomputer Relay Protection Calibrator is a state-of-the-art 6-phase voltage and 6-phase current test instrument built on a high-performance embedded industrial control computer with an 8شاشة LCD ملونة TFT بقيمة 0.4 بوصة. على عكس معايرات ثلاثية المراحل التقليدية المقتصرة على اختبار التيار الزائد الأساسي والمسافة،معمارية 6 مراحل تدعم جميع التكوينات القياسية بما في ذلك 4 فولتات 3 التيار، 6 فولت، 6 حاله، و 12 فازاً أوضاع الخروج التي تسمح باختبار شامل لأكثر أنظمة الحماية المعقدة الحديثة: حماية التفاضل في المحول (متعدد التلفيقات) ،الحماية التفاضلية للشفرة (متعددة التغذية)، حماية المولّد (خطأ الأرض الستاتور، فقدان الإثارة) ، وحماية التفاضل في الخط مع أنظمة المساعدة في الاتصال.
في قلب الجهاز هو مرحلة إخراج خاضعة لتحكم DSP تدفع مكبرات الطاقة الخطية الوحيدة عالية الدقة بدلاً من مكبرات النوع التبديلي.هذا القرار التصميمي الأساسي يزيل ضوضاء التبديل عالية التردد المتأصلة في مكبرات الفئة D، وتوفير أشكال موجة سينوسويدية نظيفة مع تشويه هارموني مناسبة لاختبار أكثر المرسلات الرقمية حساسية.معالج DSP يوفر معالجة إشارة رقمية في الوقت الحقيقي مع تحويل D / A عالي الدقة وعرض النطاق الترددي للنقل، مما يسمح بتوليف أشكال الموجات الدقيقة بما في ذلك الهارمونيات حتى الدرجة العشرين ، ومكونات تعديل التيار المباشر ، وأشكال الموجات العابرة المحددة من قبل المستخدم لمحاكاة تشغيل العيب.10 قنوات مدخلات رقمية و 8 قنوات واجهة مخرجات رقمية تتصل مباشرة إلى رحلة المرور وتغلق الاتصالات مع التعرف الذكي التلقائي على الاتصالات الجافة، 24 فولت) والاتصالات المحتملة (0 250 فولت) ، 110 فولت مستقلة و 220 فولت مخرجات مساعدة متواصلة قابلة للتعديل ملفات رلاي الطاقة ودوائر التشغيل أثناء الاختبار الميداني.
| المعلم | المواصفات |
|---|---|
| مخرجات 6 مراحل (في كل مرحلة) | 0 30A (RMS) |
| مخرج ثلاثي المراحل (في كل مرحلة) | 0 60A (RMS) |
| الخروج المتوازي من 6 مراحل | 0 180A (10 ثانية كحد أقصى) |
| تيار المرحلة الطويلة | 10A (RMS) |
| أقصى قدر من الطاقة الخارجة (في كل مرحلة) | 400VA |
| دقة الإخراج | ≤0.5A: ±2mA؛ >0.5A: 0.2% |
| نطاق التردد (الأساسي) | 0 ️ 1000 هرتز |
| القدرة الهارمونية | الـ 1 الـ 20 من الطلب |
| المعلم | المواصفات |
|---|---|
| نطاق الإخراج | 0 ± 10A لكل مرحلة / 0 20A مزدوج |
| دقة الإخراج | 0.5٪ |
| حد أقصى لجهد الحمل | 20 فولت |
| المعلم | المواصفات |
|---|---|
| الجهد الخارجي للمرحلة (RMS) | 0 120 فولت |
| الجهد الخارجي للخط (RMS) | 0 240 فولت |
| دقة الإخراج | 0.2% |
| الطاقة الخارجة للمرحلة / الخط | 80VA / 100VA |
| نطاق التردد (الأساسي) | 0 ️ 1000 هرتز |
| القدرة الهارمونية | الـ 1 الـ 20 من الطلب |
| المعلم | المواصفات |
|---|---|
| فولتاج المرحلة الخروج | 0 ± 160 فولت |
| عجلة الخروج للخط | 0 ️ 320 فولت |
| دقة الإخراج | 0.5٪ |
| الطاقة الخارجة للمرحلة / الخط | 70VA / 140VA |
| المعلم | المواصفات |
|---|---|
| المدخلات الرقمية | 10 قنوات (الاكتشاف التلقائي: الاتصال الجاف 1 ′′ 20mA / 24V أو الاتصال المحتمل 0 ′′ 250V) |
| المخرجات الرقمية | 8 أزواج (DC: 220V/0.2A؛ AC: 220V/0.5A) |
| نطاق قياس الوقت | 0. 1ms 9999s |
| دقة قياس الوقت | <0.1ms |
| الخروج المباشر المساعد | 110 فولت و 220 فولت مستقيم قابل للتعديل بشكل مستقل |
| المعلم | المواصفات |
|---|---|
| الأبعاد | 480 × 360 × 200 مم |
| الوزن | 19 كجم |
| العرض | 8شاشة LCD ملونة TFT بقوة 4 بوصات |
| نوع المضخم | مكبر خطي وحداتي عالية الوفاء ويتم التحكم به بواسطة DSP |
| اختياري | جهاز تحديد المواقع (GPS) المتزامن للاختبار من طرف إلى آخر |
على عكس مجموعات الاختبار الأساسية للاستقبال الثلاثي المراحل التي تكفي لتحقق بسيط للاستقبال المتزايدتم تصميم XHJB666 خصيصًا للمنظمات التي يحدد فيها اختبار مخطط الحماية متعدد المراحل الشاملة، وليس فقط معايرة المرور الفردية، جودة التشغيل وسلامة التشغيل.:
◆ إدارات حماية ومراقبة مصادر الطاقة- مشغلي الشبكة المسؤولون عن تشغيل واختبار دوري لأنظمة حماية النقل والتوزيع.اختبار الهندسة المعمارية 6-المرحلة حماية التفاضل المحول (الخطأ الأرضية المقيدة، التفاضل المتحيز) ، مخططات التفاضل شريط الحافلة، وحماية المسافة مع حجب سوينج الطاقة في جلسة واحدة من الأدوات. The GPS sync option enables end-to-end testing of line current differential and phase comparison protection schemes across substations separated by tens of kilometers—a capability that 3-phase test sets cannot provide.
◆ مزودي خدمات التشغيل الكهربائي واختبار الإرسالشركات الاختبار المستقلة التي توفر نظام حماية لتشغيل بناء محطات فرعية جديدة ومشاريع الترقية وعقود الصيانة الدورية.XHJB666s مزيج من قدرة 6 مراحل، دقة 0.2٪، وبرنامج الاختبار الآلي يقلل من وقت الاختبار لكل رله بنسبة 40٪ إلى 60٪ مقارنة بالأساليب اليدوية.في حين أن 180A الموازية الخروج التيار يختبر عناصر رحلة فورية التي لا يمكن للمختبرين التيار المنخفض ممارسةتخزين البيانات في الوقت الفعلي، وعرض الرسومات المتجهة، وطباعة التقارير توفر جودة الوثائق المطلوبة للتوقيع على التعاقد.
◆ اختبار حماية المولدات والحركات الكبيرةمحطات توليد الكهرباء والمرافق الصناعية اختبار مخططات حماية المولدات بما في ذلك خطأ الأرض الستاتور (100٪) ، فقدان الإثارة (40٪) ، الطاقة العكسية ، التسلسل السلبي الزائد ،وحماية خارج الخطوة. Generator protection requires simultaneous multi-phase voltage and current injection with precise phase angle control—the 6-phase architecture provides sufficient channels to simulate the full generator terminal conditions for comprehensive protection verification.
◆ طاقة سحب السكك الحديدية وصيانة المحطات الفرعية الصناعية- أنظمة كهرباء السكك الحديدية، المحطات الفرعية للتعدين، والمصانع الصناعية الثقيلة التي تعمل بنظم حماية خاصة (تسرب الإطار، التفاضل السلكي التجريبي، الكشف عن فلاش القوس).الجهاز مستقلة 110V/220V DC إمدادات الطاقة الإضافية حماية رلايات ودوائر التشغيل أثناء الاختبار عندما البطارية المحطة غير متوفرة أو معزولة من أجل السلامة، في حين أن DI 10 قنوات تتعامل بذكاء أنواع الاتصال المختلفة الموجودة في جميع أنحاء تركيبات الحماية المختلطة.
السؤال 1: لماذا يجب استخدام معايير 6 مراحل عندما تتطلب معظم اختبارات الحماية فقط خروجاً ثلاثي المراحل؟
في حين يمكن اختبار مرسلات الزيادة في التيار البسيطة والخطأ الأرضي مع خروج ثلاثي المراحل ، فإن أنظمة الحماية العددية الحديثة تتطلب قنوات أكثر بكثير:يحتاج الحماية التفاضلية للمحول إلى 4 6 قنوات تيار (جانب HV ثلاثي المراحل + LV الجانب ثلاثي المراحل) لمحاكاة ظروف الخطأ والخطأ الداخلي بشكل صحيحقد تتطلب مخططات التفاضل الحافلة 4 فازات من الجهد + 3 فازات من قنوات التيار للتقارن الاتجاهي.اختبار حماية المولّد يحتاج إلى فولتاج ثلاثي المراحل + تيار ثلاثي المراحل للفشل في الستاتور واختبار فقدان الحقلالحماية عن بعد مع حجب سوينغ الطاقة والمنظمات المساعدة في الاتصالات تتطلب ناقلات الجهد والتيار التي لا يمكن لوحدة 3 قنوات إنتاجها في وقت واحد دون إعادة الاتصال المتكررة.قنوات XHJB666 6V + 6I تختبر هذه المخططات في إعداد واحد: يمكن إكمال اختبار التفاضل في المحول الذي يتطلب 4-5 ساعات من الاختبار المتسلسل مع مجموعة من 3 مراحل في 1-1.5 ساعة مع الهندسة المعمارية ذات 6 مراحل.
س2: ما هي ميزة مكبر الطاقة الخطي على مكبر التبديل (الطبقة D) في مجموعة اختبار الإرسال؟
تضاعفات خطية تعيد إنتاج شكل الموجة المدخلة من خلال توصيل الترانزستور المتغير باستمرار دون التبديل عالي التردد (عادة 100 ٪ 500 كيلو هرتز) المستخدم في تصاميم الفئة D.لاختبار الإرسال، هذا مهم بثلاثة طرق حاسمة: (1) صداقة شكل الموجة المضخات الخطية تنتج النطاق العريض بطبيعتها،مخرجات منخفضة التشويه دون بقايا التبديل وأدوات تصفية الإخراج التي يمكن أن تخلط عينات المرسلات الرقمية بمعدلات عالية(2) الاستجابة العابرة عند محاكاة ظروف الخطأ مع تحويل التيار المباشر ،المضخم الخطي يستجيب على الفور دون أن يرن فلتر الإخراج الذي يحدث عندما يواجه المضخم من الفئة D تغيراً مفاجئاً في الحمل. (3) التوافق الكهرومغناطيسي لا توجد التبديلات عالية التردد يعني عدم وجود إشارات إلكترونية مشعّة يمكن أن تؤثر على أجهزة الإرسال الحماية غير المحمية أو معدات الاتصالات القريبة في منطقة الاختبار.الموازنة هي زيادة الوزن واستهلاك الطاقة المقبولة في أداة احترافية حيث لا يمكن تعريض سلامة القياس للخطر.
السؤال 3: متى تكون هناك حاجة إلى 180A 6 فاز خروج التيار الموازي؟
الوضع الموازي 180A يخدم العديد من سيناريوهات الاختبار الأساسية غير الممكنة مع مجموعات الاختبار ذات التيار المنخفض: (1) Circuit breaker trip coil and mechanism verification—injecting high current through the CT secondary circuit to test the complete protection chain from relay output through trip coil to breaker mechanism operation. (2) Instantaneous overcurrent element testing on relays with high pickup settings—parallel output into a single phase achieves the high current needed to verify I>> settings that single-phase 30A cannot reach(3) محاكاة الحقن الأساسي: اختبار الدائرة الدخلية لـ CT الإرسال عن طريق توجيه التيار من خلال التيار الثانوي لـ CT عند مستويات تقترب من التيار الثانوي الاسمي.(4) مدة 10 ثواني أقصى كافية لاختبار السفر الفوري والتحقق من المقاومة الحرارية لفترة قصيرةلاختبار التيار العالي المستمر، الوضع القياسي 6-المرحلة في 10A لكل مرحلة يوفر 60A مجموع.
السؤال 4: كيف يسمح التشغيل المتزامن لـ GPS باختبار حماية التفاضل من نهاية إلى نهاية الخط؟
حماية التفاضل في التيار (87L) تقارن التيارات المقاسة في نفس الوقت في كلا طرفي خط الإرسال عبر الاتصالات بالألياف الضوئية.اختبار هذا المخطط يتطلب تقليديا مجموعتين اختبار في الطرفين المقابلين من الخط، مع مهندسي الاختبار الذين ينسقون عن طريق الهاتف المحمول عملية عرضة لأخطاء توقيت وتأخيرات الاتصالات.مزامنة GPS (متوفرة كخيار على XHJB666) يزود كل من مجموعات الاختبار مع ساعات تدار بالأقمار الصناعية بدقة ± 1μs. يقوم المشغل في كل طرف بتحميل نفس تسلسل الاختبار مسبقًا مع محرك بدء معدل GPS. تبدأ مجموعات الاختبار في حقن تيارات خطأ متزامنة في وقت واحد ،إنشاء الظروف المختلفة الدقيقة والتيار المباشر اللازم للتحقق من خصائص تشغيل رله 87Lهذه القدرة ضرورية لتشغيل محطات الفرعية الرقمية الحديثة حيث يعد التفاضل في الخط هو مخطط الحماية الأساسي.
السؤال 5: ما هي وظائف الحماية وأنواع المرور التي يمكن أن تختبرها XHJB666؟
يدعم XHJB666 اختبارًا شاملًا لجميع وظائف الحماية المتوفرة في محطات الفرعية الحديثة تقريبًا: التيار الزائد (50/51 ، 50N / 51N ، الاتجاهية ، الموجهة بالجهد) ، المسافة (21 ،الخصائص الرباعية و mho، حجب سوينج الطاقة ، مخططات الحماية عن بعد) ، التفاضل (87T المحول ، 87B شريط الحافلة ، 87L خط ، 87G مولد) ، الجهد (27/59 تحت / فوق ، 59N النزوح المحايد) ،التردد (81U/81O تحت التردد / فوق التردد، ROCOF) ، المزامنة (25) ، فشل المقطع (50BF) ، إعادة الإغلاق (79) ، وحماية المولد (40, 46, 32, 64S).وجميع أجيال المرورات العددية / IED المتوافقة مع IEC 61850توفر وحدات برنامج الاختبار الآلي تسلسلات اختبار مُهيأة مسبقاً لكل وظيفة حماية.بينما إمكانية إعادة تشغيل الخطأ تعيد إنتاج سجلات اضطرابات تنسيق COMTRADE من أحداث النظام الفعلية للتحليل الجنائي والتحقق من صحة إعدادات الحماية.
