اختبار أخطاء الكابلات تحديد موقع أخطاء الكابلات تحت الأرض بدقة في مواقع التعدين / البناء / الزراعة

الوصف:

اختبار الكابلات الخفية منخفضة الجهد هو أداة خاصة تستخدم من قبل إدارات الطاقة والبث والبريد والاتصالات السلكية واللاسلكية، وكذلك الصناعية والتعدين،و المناطق الريفية لإيجاد كابلات تحت الأرض، بما في ذلك خطوط الكابلات المدرعة المدفونة مباشرة وخطوط الخطوط تحت الأرض يمكن أن يكتشف اتجاه خط تحت الأرضو العديد من أخطاء تسرب الأرض، الأخطاء الجوهرية المكسورة، بما في ذلك الخطوط تحت حقول الأرز، طرق الاسمنت، الطوب والحجارة، الطرق الأسفلتية، والخطوط في جدران المباني.يمكن الكشف عن خطوط والكابلات المقاومة للماء المستخدمة على الأرض باستخدام هذا الجهاز من خلال الأساليب المناسبة.

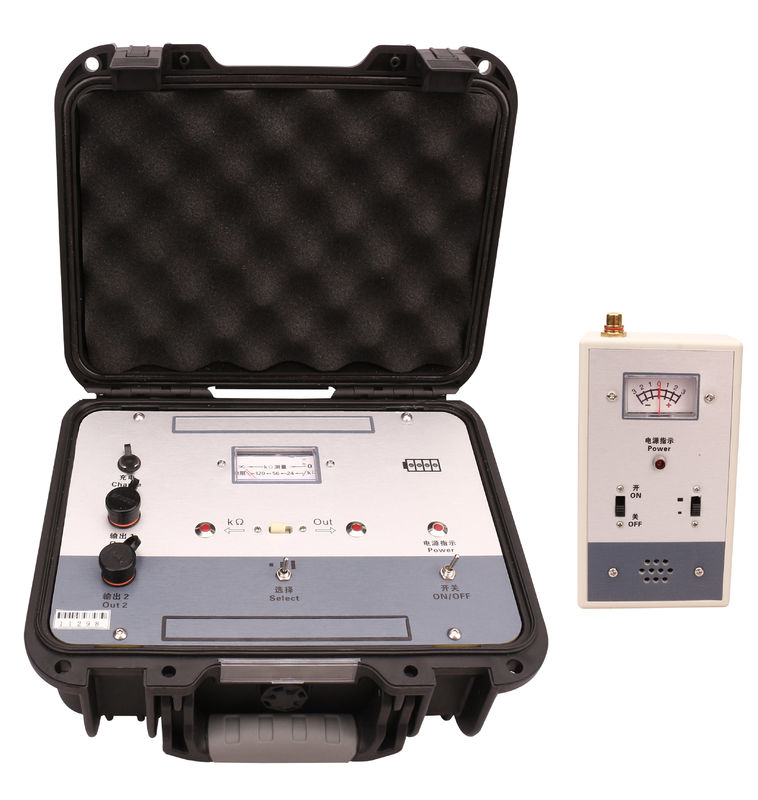

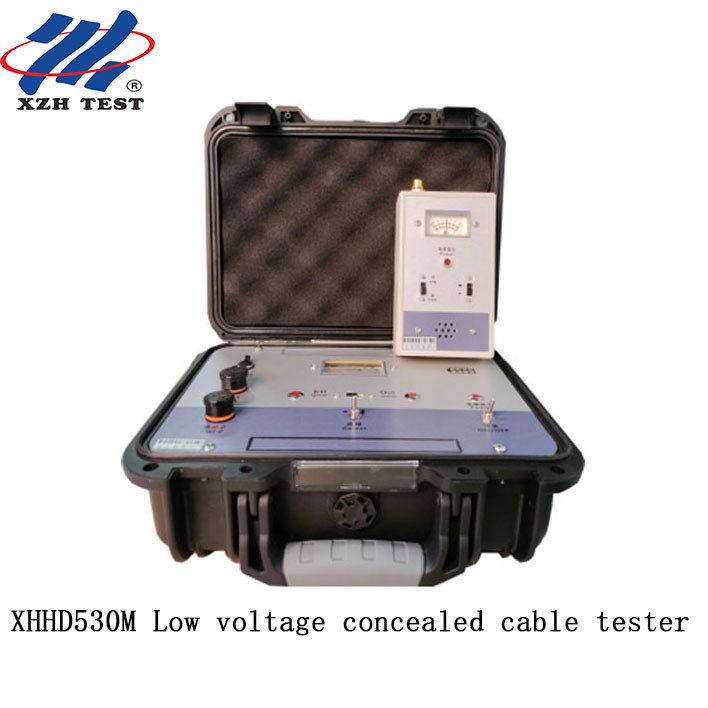

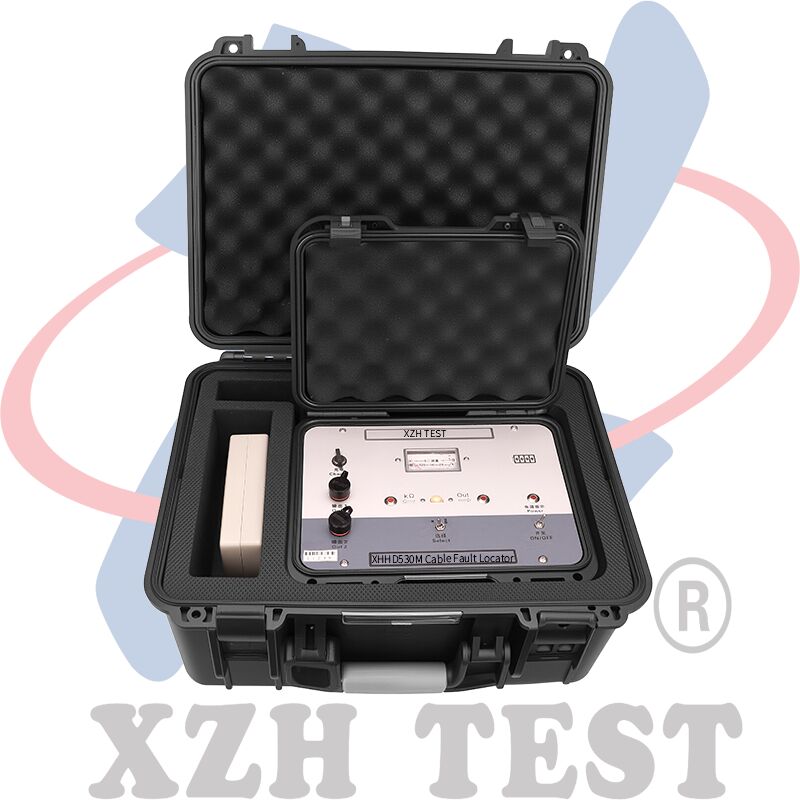

يتكون جهاز الكشف عن الأخطاء من جهاز إرسال إشارة، جهاز استقبال إشارة، مسبار، سداد وأجزاء أخرى. جهاز الإرسال والإستقبال صغيرين الحجم،معقولة في البناء وجميلة في المظهرالجهاز له مزايا الحساسية العالية، والقدرة القوية لمكافحة التداخل من مزامنة عداد الصوت، والتشغيل المريح والحمل،وموقع نقطة الخطأ السريع والدقيق. يتم مزامنة جهاز الاستقبال ومقياس الصوت ، مع إعدادات الحساسية العالية والمنخفضة. يتم تجهيز جهاز الإرسال بعلامة الإخراج ووظيفة قياس KΩ ،الذي يمكن أن يحل محل المليمترا أو ميغومتر للتحقق من استمرارية الدائرة، فصل وخلط، وقياس حجم مقاومة تسرب الأرض، وتحديد مباشرة طبيعة الخطأ.الذي يوسع طريقة الكشف والوظيفة.

الأداء التقني الرئيسي:

1جهاز إرسال لوح جهاز الإرسال مجهز بـ "مفتاح الطاقة" ، "إشارة الطاقة" ، "المخرج"تحديد" ، "عالية ، متوسطة ، منخفضة" ، "إشارة الإخراج" و "قياس KΩ" مفاتيح التبديل ، ويظهر ضوء المؤشر موقع التبديل."قياس output·KΩ" يشترك في محطة إخراج واحدة، والذي يتم تشغيله بواسطة مفاتيح "إخراج إشارة" و "قياس KΩ" ؛ حدد "إخراج 2" محطة الإخراج ؛ رأس المتر المربع يشير إلى قيمة الإخراج ومقاومة KΩ.يمكنه التحقق مما إذا كان الخط يعمل، قبالة، مختلطة، وقياس حجم مقاومة تسرب الأرض.

1.1 شكل إشارة الخروج: فترة النبض 1.34± 0.15mS. العرض 0.2± 0.1mS فترة متقطعة 1.8 ± 1S.

1.2 الجهد الخارجي: فترة النبضات Up المدى العالي أكبر من 1000 فولت ، المدى المتوسط أكبر من 60 فولت ، والمدى المنخفض أكبر من 30 فولت.

1.3 KΩ القياس يمكن أن تحقق من الخط الجانبي على، قبالة، حجم مجموعة تسرب مختلطة، وتحديد طبيعة الخطأ.

1.4 محطة الإخراج من "الإخراج 2" يمكنها إخراج ذروة النبضات ذات التيار الدائرة القصيرة من 1-5A.

1.5 قوة الخروج: قوة النبض أكبر من 2.5 واط (عندما تكون مقاومة الحمل العالية 80KΩ).

1.6 مصدر الطاقة: 8.4 فولت

2. مُستقبل (مُستقبل الإشارة)

مع مفتاح الطاقة ، مؤشر الطاقة ، "التروس العالية" و "التروس المنخفضة"

التبديل: عندما يكون هناك إشارة على العداد، فإنه يشير إلى الاتجاه الإيجابي أو السلبي؛ هناك محطة إدخال في الجانب العلوي،والتي يمكن إدخالها في محطة المسبار أو العصا على التوالي.

2.1 شكل الإشارة المتلقية: فترة النبض 1.36 0.15mS، العرض 0.2 0.1mS، فترة متقطعة 1.8 1S.

2إمدادات الطاقة: 6 فولت (4 بطاريات AA)

3نطاق الكشف عن الأخطاء ودقة الكشف

3.1 عندما يكون طول الكشف 3 كم ، وعمق الدفن 2 متر ، والدائرة المختصرة إلى الأرض ، ومقاومة التسرب من خطأ التسرب أقل من 500kΩ ،خطأ تحديد الموقع في الاندماج أقل من 0.2م

3.2 عند اكتشاف خلل في الجوهر في كابل تحت الأرض بطول 1 كم وعمق 2 متر وعزل جيد للأرض، يكون خطأ الموقع أقل من 0.4 متر.

3.3 يمكن أن يتجاوز طول الكشف الفعلي 1-5 كيلومترات للخطوط ذات العمق المدفون 2-3 متر.

أربعة.أداء مكافحة التداخل:الإشارة المستلمة واضحة ويمكن أن تكتشف أخطاء الأسلاك تحت الأرض تحت خطوط 220 كيلو فولت.

5.ظروف عمل الجهاز:هذا الجهاز يمكن أن يعمل بشكل مستمر في بيئة مع درجة حرارة محيطة من -15 درجة مئوية وضغط جوي من 86-108Kpa.
