| مكان المنشأ: | شيان ، شنشي ، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE/ISO |
| Model Number: | XHGG501B |

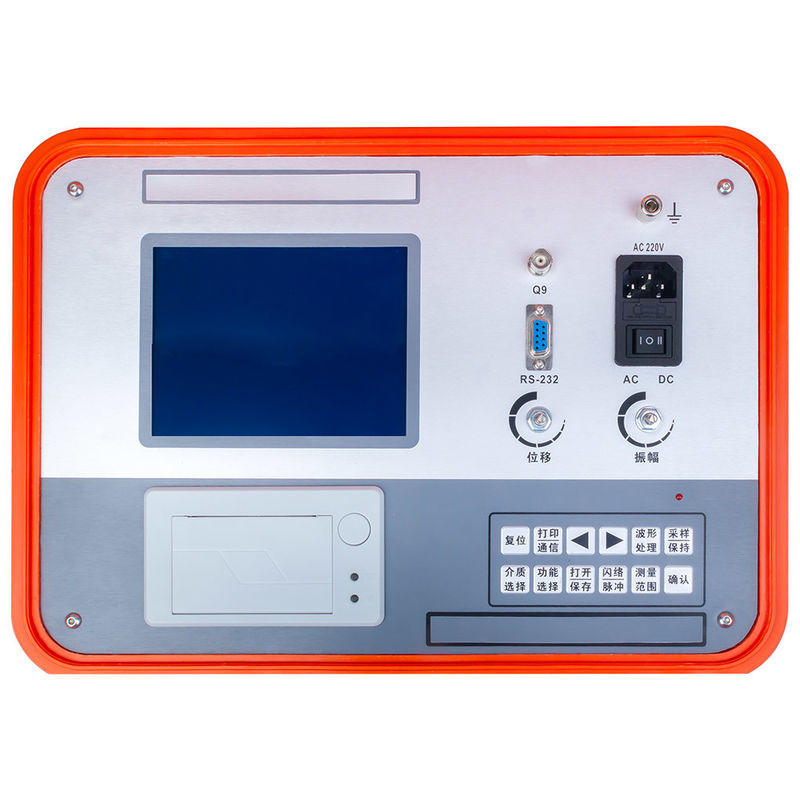

جهاز اختبار خطأ الكابل هذا هو جهاز خاص لقياس وتحليل حالة خطأ ومسافة خطأ كابلات الكهرباء.الاستحواذ، معالجة البيانات والتحليل الرسومي لإكمال قياس سرعة الكابل، واختبار طول الكابل، واختبار مسافة خطأ الكابل واختبار المقاومة.
وهي مناسبة لخلل المقاومة المنخفضة والدائرة القصيرة والدائرة المفتوحة وتعطيل كابلات الطاقة والكابلات المتجانسة وكابلات مصابيح الشوارع والأسلاك المدفونة من مختلف المواد والقطع العرضي ،بالإضافة إلى التسرب والفلاش أوف الأخطاء عالية المقاومةتلبي المعلمات التقنية متطلبات مواصفات معايرة DL / T 849.1 و JJF1042 لمختبرات أخطاء الكابل.
خصائص المنتجشاشة مزدوجة الألوان من الدرجة الصناعية 5.7 بوصة لعرض موج واضح
التحكم المركزي بشريحة واحدة مع تشغيل زر الضغط والقدرة القوية على مكافحة التدخل
قياس المسافة وقياس السرعة وقياس المقاومة في جهاز واحد.
طابعة صغيرة متكاملة مع المضيف لطباعة أشكال موجات الاختبار وتقارير الاختبار في أي وقت.
أخذ عينات مستمرة تلقائية بالكامل لالتقاط أشكال الموجات في الوقت المناسب والدقيق.
يدعم كل من طريقة أخذ عينات النبض منخفضة الجهد وطريقة أخذ عينات الفلاش.
بطارية الليثيوم ذات السعة الكبيرة للممارسة في الميدان
يتم توفيرها مع غلاف حماية مع تصنيف لا يقل عن IP54.
المعلمات التقنية| المعلم | المواصفات |
|---|---|
| تواتر أخذ العينات | 100 ميغاهرتز |
| نطاق نبضات الجهد المنخفض | 35 فولت |
| عرض النبض | 0.2uS / 2uS |
| الحد الأدنى للدقة | 1.0m |
| منطقة اختبار عمياء | ≤35m |
| نطاق النطاق | ≥32km |
| خطأ القياس | ≤ ± ((0.5% × L + 1m) ، L هو طول الكابل |
| واجهة الاتصال | RS232 |
| وضع إمدادات الطاقة | شحن AC110V240V، 50Hz/60Hz |
| بطارية مدمجة | بطارية الليثيوم 5200mAh |
| ظروف العمل | -20°C + 65°C، الرطوبة النسبية ≤ 90% |
في حالات المقاومة المنخفضة والدائرة القصيرة والدائرة المفتوحة يتم إرسال نبض عبر الكابلو وقت الصدى يعطي المسافة الخطأ.
لا يمكن أن ترى طريقة النبض للفشل في التسرب والانعكاس عالية المقاومة. تنفذ أنماط الفلاش المباشر والفلاش النبض نقطة الفشل لإنشاء موجة انعكاسية قابلة للكشف وتحديد موقع الفشل.
يقيس سرعة الانتشار و الطول الكلي للكابل أولاً، و يشكل المرجع الذي يحول وقت الصدى إلى مسافة خطأ دقيقة.
تم تصميم هذا الاختبار للخطأ في الكابلات للفريق الذي يجب أن يجد خطأ في الكابلات بسرعة ودقة.
تحديد مسافة خطأ كابلات XLPE متوسطة الجهد والكابلات المعزولة بالورق بسرعة، مما يقلل من وقت الانقطاع أثناء إصلاحات الكابلات في المدينة.
التحقق من طول وسرعة الانتشار وحالة العزل للكابلات المزودة حديثًا قبل تشغيل الطاقة وتسليم المشروع.
العثور على الخطأ في الدوائر المفتوحة والقطر القصير في كابلات مصابيح الشوارع والأسلاك المدفونة مباشرة دون حفر مزعج.
تشخيص العيوب في المغذيات والكابلات الكهربائية المدفونة داخل المصانع والمباني التجارية والحرم الجامعي لاستعادة الإمدادات بسرعة.
أخذ عينات وتحقق من طول الكابل ومسافة الخطأ أثناء اختبار قبول المصنع والتفتيش المستقل.
تحديد موقع خطأ الكابل السريع في البنية التحتية الحيوية حيث يؤثر وقت التوقف مباشرة على العمليات والسلامة.
أخطاء المقاومة المنخفضة والدائرة القصيرة والدائرة المفتوحة وقطع الاتصال بالإضافة إلى التسرب و أخطاء المقاومة العالية في كابلات الكهرباء و كابلات المحوري و كابلات مصابيح الشوارع و الأسلاك المدفونة
نطاق التدفق 32 كم أو أكثر، الحد الأدنى للدقة 1.0m، وخطأ القياس لا يزيد عن ± ((0.5% × L + 1m) ، حيث L هو طول الكابل.
It uses the high-voltage flash-over method (direct flash and impulse flash) so that leaky and flashover high-resistance faults generate a reflected signal the tester captures to calculate the fault distance.
أجل، بطارية ليتيم مدمجة بطاقة 5200 ميلي أمبير تعمل في الميدان و الطابعة المدمجة
الجهاز مضمون مجاناً في حالة وجود مشاكل نوعية خلال سنة واحدة من الشراء، مع صيانة طوال الحياة والخدمة التقنية.
