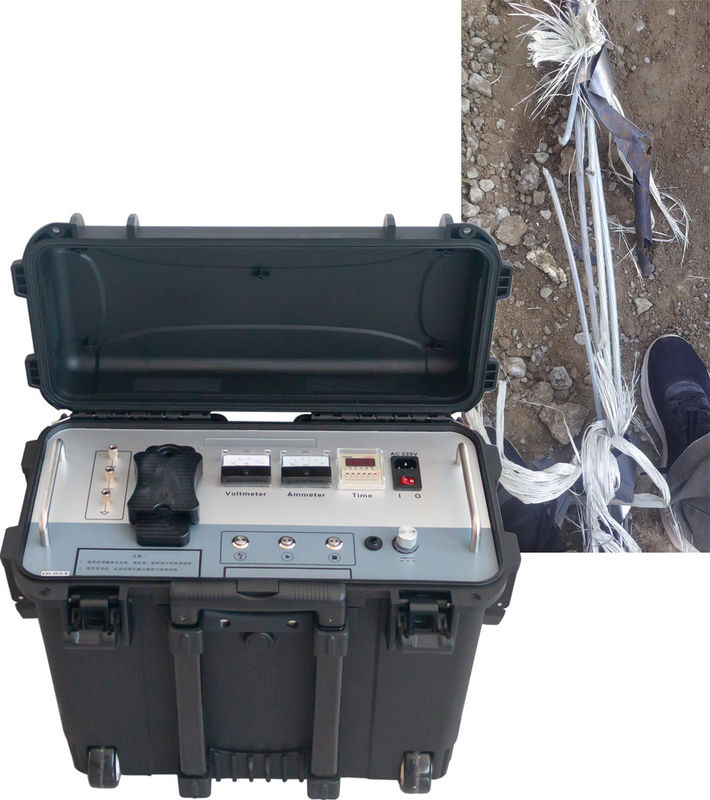

مولد صدمات DC XHHV535-2L 35kv 1000j لتحديد موقع أعطال الكابلات الأرضية
يقوم مولد الصدمات عالي الجهد XHHV535-2L هذا بدمج مصدر جهد عالي التيار المستمر، ومكثف تخزين الطاقة، وجهاز تفريغ الكرة، وجهاز تفريغ أوتوماتيكي، وأداة تجريبية متطورة من النوع العربة.
يعمل الجهاز على حل مشاكل الراحة وقابلية النقل والسلامة والموثوقية للأجهزة التجريبية التقليدية بشكل كامل. يستخدم مولد النبضات عالي الجهد مكونات إلكترونية عالية الجهد خاصة عالية الدقة وعالية الثبات وتقنية الجهد العالي عالي التردد، مما يجعل الجهاز بأكمله بسيطًا في الهيكل.
من أجل الحفاظ على العادة الأصلية للأشخاص في استخدام المحولات وصناديق التشغيل لتوليد جهد عالي التيار المستمر، يعتمد مولد النبضات هذا وضع تشغيل مصمم بشكل إنساني ويدمج تصميم دائرة دقيقة وموثوقة. إنه آمن وموثوق وبديهي. حقًا تحقيق تأثير عدم التضرر من التأثير، ولديه أيضًا وظائف التأثير الزمني التلقائي، والتأثير اليدوي، ومقاومة الضغط. إنه حاليًا معدات الجهد العالي ذات التأثير DC من النوع العربة الأكثر سهولة في الاستخدام في الصين.
★ مع وظيفة الحماية التلقائية من التيار الزائد والجهد الزائد والسخونة الزائدة؛
★ مع جهد تحمل التيار المستمر، وظيفة تفريغ الصدمات؛
★ خرج نبضات الجهد العالي موحد وقابل للتحكم؛
★ وظيفة حماية قصيرة الدائرة الفائقة، والتي يمكن أن تجعل خرج الجهد العالي قصير الدائرة مباشرة إلى الأرض؛
★ يحتوي على شاشة عداد مؤشر مزدوجة المستوى 1.5 للتيار والجهد، وهي بديهية وواضحة، وعملية تفريغ الصدمات واضحة في لمحة؛
★ قياس الجهد الجانبي عالي الجهد، في الوقت الفعلي والدقيق؛
★ مع حماية بدء التشغيل الصفري، ووظيفة إخراج مقياس الجهد الصفري، آمنة وموثوقة؛
★ تصميم قياس الجهد العالي الفريد، في الحالة المتوقفة، يمكن لمقياس الجهد أن يشير إلى جهد المكثف في الوقت الفعلي؛
★ يمكن ضبط وقت التفريغ بشكل تعسفي ضمن فاصل زمني مناسب؛
★ مع وظيفة إيقاف الطوارئ، في حالة الطوارئ، قم بقطع خرج الجهد العالي على وجه السرعة.
|
اسم المنتج
|
مولد صدمات الجهد العالي المحمول
|
|
جهد الصدمة العالي
|
0~35 كيلو فولت قابل للتعديل
|
|
مقسّم الجهد العالي
|
مستوى دقة الجهد 1.5
|
|
السعة المدمجة
|
2μF
|
|
طاقة التفريغ
|
1225J
|
|
تيار الحرق
|
20mA
|
|
وقت التأثير
|
تأثير تلقائي حوالي 5 ثوانٍ، تحكم يدوي في وقت عشوائي
|
|
الحجم
|
520 مم * 300 مم * 390 مم
|
وصف وظيفة اللوحة
1. الأرضي الآمن: يجب توصيل أرضية غلاف الأداة بشكل موثوق بالأرض لمنع كهرباء غلاف الأداة أو إصابة الأشخاص.
2. أرضي الجهد العالي: يُعرف أيضًا باسم الذيل عالي الجهد، يجب أن يكون مؤرضًا بشكل موثوق لمنع تسرب الجهد العالي والتفريغ. قد يؤدي التلامس الضعيف إلى الفشل في زيادة الجهد، وتلف الانهيار عالي الجهد للمكونات الداخلية للأداة، وحوادث السلامة الناجمة عن التسرب الداخلي أو تفريغ الأداة.
3. مكان أخذ العينات: الطرف السالب لمكثف تخزين طاقة النبض لديه جهد عالٍ ويجب أن يكون مؤرضًا بشكل موثوق. يتم استخدامه لأخذ العينات عندما يتم أخذ عينات من الموجة في حالة الوميض عالي الجهد لجهاز اختبار أعطال الكابلات. (لا يزال أخذ العينات بدون وميض عالي الجهد يتطلب تأريضًا موثوقًا).
4. زر التفريغ: اضغط على هذا الزر للاتصال بفجوة الكرة، وقم بالتفريغ يدويًا. (لا يمكن أن تتجاوز مدة كل ضغطة مفتاح 1 ثانية).
5.زر بدء التشغيل عالي الجهد: عندما يكون ضوء زر البدء مضاءً، فهذا يعني أن خرج الجهد في الحالة الصفرية. عندما يكون الضوء مضاءً، يكون زر البدء صالحًا. إذا لم يكن ضوء زر البدء مضاءً بعد تشغيل مفتاح الطاقة، فقم بتدوير مقبض ضبط الجهد عكس اتجاه عقارب الساعة حتى يضيء الضوء. عندما يكون ضوء زر البدء مضاءً، اضغط على هذا الزر لبدء تشغيل الجهاز وتوليد خرج جهد عالٍ.
6. زر إيقاف الجهد العالي: عند اكتمال الاختبار أو حدوث شذوذ، اضغط على هذا الزر لقطع خرج الجهد العالي، وينطفئ ضوء الجهد العالي، وتتوقف كرة التفريغ الداخلية عن العمل. عندما يكون زر الإيقاف قيد التشغيل، فهذا يعني أن هناك خرج جهد عالٍ، وعندما يكون متوقفًا، فهذا يعني أنه لا يوجد خرج جهد عالٍ.
7. مفتاح حماية التيار الزائد: اضغط على هذا الزر، يتم تشغيل حماية التيار الزائد، وينبثق هذا الزر، وتعمل حماية التيار الزائد. فقط عند الضغط على هذا الزر، يوجد خرج جهد عالٍ. بعد تنشيط حماية التيار الزائد، يجب إيقاف تشغيله للتفريغ.
8. تعديل الجهد: بعد تشغيل الجهاز، يجب عليك أولاً تدوير المقبض عكس اتجاه عقارب الساعة إلى الأسفل، والضغط على زر البدء ثم الضبط في اتجاه عقارب الساعة لزيادة الجهد العالي الناتج من صغير إلى كبير، وضبط عكس اتجاه عقارب الساعة لتقليل الجهد العالي الناتج من كبير إلى صغير.
9. مفتاح الطاقة: يقوم "الترس 1" بتشغيل مفتاح طاقة التيار المتردد 220 فولت، و "الترس 0" بإيقاف تشغيل طاقة النظام.
10. مقبس المصهر: حيث يتم تثبيت المصهر الخاص بنظام طاقة التيار المتردد 220 فولت.
11. مقبس الطاقة: مزود طاقة عمل الأداة، منفذ توصيل التيار المتردد 220 فولت.
12. ضبط الوقت: اضبط الفاصل الزمني لوقت التفريغ.
13. مقياس التيار الكهربائي: إشارة التيار على الجانب منخفض الجهد.
14. مقياس الفولطية: جهد خرج الجهد العالي الذي يشير إلى مقياس كيلو فولت.
15. خرج الجهد العالي (EMP): عند تفريغ التأثير، قم بتوصيل خط خرج الجهد العالي.
16. خرج الجهد العالي (DC): عند جهد تحمل التيار المستمر، قم بتوصيل خط خرج الجهد العالي.
قائمة التعبئة
التطبيق - تحديد موقع أعطال الكابلات الأرضية، اختبار جهد تحمل الكابل
