جهاز تحديد أخطاء الكابلات المتقدمة مع التزامن الصوتي المغناطيسي للكشف الدقيق عن الأخطاء تحت الأرض

Name: جهاز تحديد أخطاء الكابلات المتقدمة مع التزامن الصوتي المغناطيسي للكشف الدقيق عن الأخطاء تحت الأرض
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

تفاصيل المنتج:

Place of Origin:	Shaanxi
اسم العلامة التجارية:	XZH TEST
إصدار الشهادات:	CE/ISO
Model Number:	XHDD503E

معلومات مفصلة

Place of Origin:

Shaanxi

اسم العلامة التجارية:

XZH TEST

إصدار الشهادات:

CE/ISO

Model Number:

XHDD503E

تصفية المعلمات تمريرة كاملة:

100 هرتز ~ 1600 هرتز

تصفية المعلمات تمريرة منخفضة:

100 هرتز ~ 300 هرتز

تصفية المعلمات تمريرة عالية:

160 هرتز ~ 1600 هرتز

تصفية معلمات تمرير النطاق:

200 هرتز ~ 600 هرتز

كسب القناة:

8 قابلة للتعديل

كسب القناة المغناطيسية:

8 قابلة للتعديل

زيادة الجهد الخطوة:

8 قابلة للتعديل

كسب الإخراج:

16 (0 ~ 112 ديسيبل)

مقاومة الإخراج:

350 درجة

دقة تحديد المواقع المغناطيسية الصوتية:

أقل من 0.2 م.

دقة تحديد موضع جهد الخطوة:

أقل من 0.5 م.

دقة تمييز المسار:

أقل من 0.5 م.

وظيفة:

وظيفة تقليل الضوضاء الخلفية BNR ووظيفة تقليل الضوضاء الصامتة

وضع التحكم في العرض:

شاشة تحكم باللمس مقاس 5 بوصة.

مزود الطاقة:

بطارية ليثيوم قياسية 4*18650.

وقت الانتظار:

أكثر من 8 ساعات

درجة الحرارة المحيطة:

-25 ~ 65 درجة مئوية؛ الرطوبة النسبية: ≥ 90%.

إبراز:

High Light

إبراز:

تقنية فارق التوقيت الصوتي والمغناطيسي

الكشف الدقيق عن الأخطاء بأربعة أوضاع

نظام تقليل الضوضاء الخلفية BNR

Trading Information

Minimum Order Quantity:

1unit

الأسعار:

قابل للتفاوض

Packaging Details:

wooden packaging

وقت التسليم:

5-8 أيام عمل

Payment Terms:

T/T

Supply Ability:

500 units per month

وصف المنتج

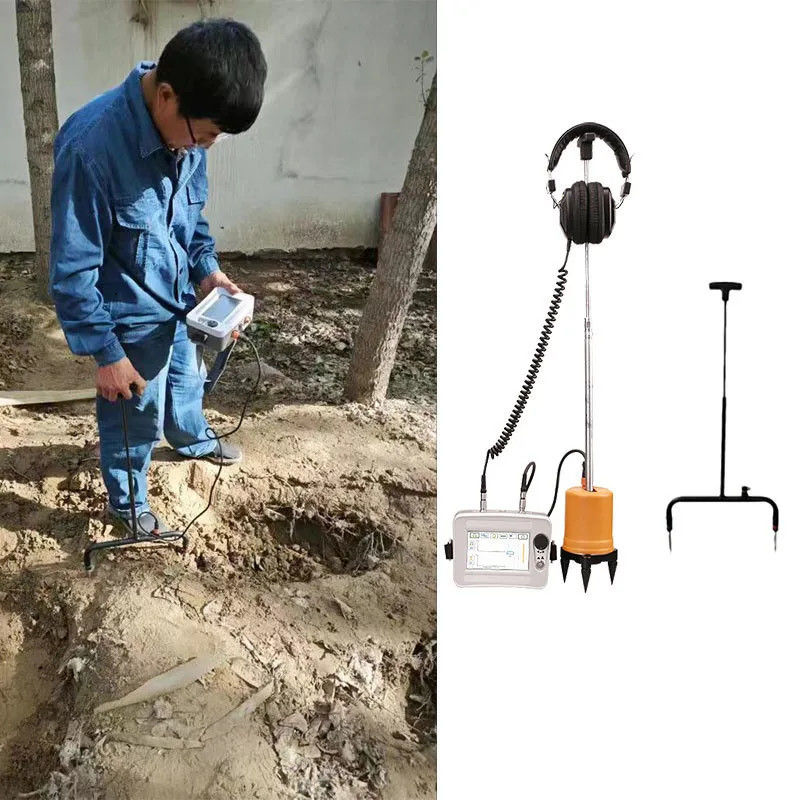

جهاز تحديد موقع أعطال الكابلات XHDD503E يستخدم مبدأ التقاط الاهتزازات والحث الكهرومغناطيسي لتحديد الموقع الدقيق لنقطة عطل الكابل. الظواهر الفيزيائية مثل موجة الاهتزاز، والموجة الصوتية، والموجة الكهرومغناطيسية الناتجة عن تفريغ الوميض لنقطة العطل يتم التقاطها بواسطة المسبار الخاص بالجهاز الثابت، وتضخيمها بواسطة جهاز تحديد موقع أعطال الكابلات الثابت، وعرضها وإخراجها. أخيرًا، يتم تحديد الموقع الدقيق لنقطة العطل من خلال سمع ورؤية الشخص المختبر. أي أن نقطة عطل الكابل تقع مباشرة فوق الكابل وفي نطاق القياس التقريبي.

البيانات الفنية

معلمات الترشيح	تمرير كامل	100 هرتز ~ 1600 هرتز
	تمرير منخفض	100 هرتز ~ 300 هرتز
	تمرير عالي	160 هرتز ~ 1600 هرتز
	تمرير نطاقي	200 هرتز ~ 600 هرتز
كسب القناة	8 قابل للتعديل
كسب القناة المغناطيسية	8 قابل للتعديل
كسب جهد الخطوة	8 قابل للتعديل
كسب الخرج	16 (0 ~ 112 ديسيبل)
مقاومة الخرج	350 أوم
دقة تحديد الموقع الصوتي المغناطيسي	أقل من 0.2 متر.
دقة تحديد موقع جهد الخطوة	أقل من 0.5 متر.
دقة تمييز المسار	أقل من 0.5 متر.
الوظيفة	وظيفة تقليل الضوضاء الخلفية BNR وتقليل الضوضاء الصامتة
وضع التحكم في العرض	شاشة لمس ساطعة مقاس 5 بوصة.
مزود الطاقة	بطارية ليثيوم قياسية 4 * 18650.
وقت الاستعداد	أكثر من 8 ساعات
درجة حرارة البيئة المحيطة	-25 ~ 65 درجة مئوية؛ الرطوبة النسبية: ≤ 90%.

جهاز تحديد أخطاء الكابلات المتقدمة مع التزامن الصوتي المغناطيسي للكشف الدقيق عن الأخطاء تحت الأرض

الميزات:

1. شاشة LCD تعمل باللمس مقاس 5 بوصة تضمن الرؤية تحت أشعة الشمس.

2. تحتوي على 4 أوضاع اختبار: الوضع القياسي، والوضع المحسن، ووضع تقليل الضوضاء، والوضع المخصص.

3. تحتوي على أربع طرق تحديد موقع: القياس الصوتي، والقياس المغناطيسي، وطريقة التزامن الصوتي والمغناطيسي، وطريقة الجهد.

4. تحتوي على تقنية تقليل الضوضاء الخلفية ويمكن الاختيار من بين مجموعة متنوعة من طرق الترشيح.

5. تحتوي على وظائف تقليل الضوضاء الخلفية BNR ووظائف كتم الصوت.

6. تحتوي على وظيفة مؤشر انحراف المسار.

7. مجهزة بمستشعرات إشارة عزل فيزيائي متعددة الطبقات، درجة مقاومة للماء IP65.

8. بطارية ليثيوم مدمجة ذات سعة كبيرة، وقت استعداد طويل، مجهزة بشاحن سريع.

9. صغيرة وخفيفة الوزن، سهلة التشغيل وواجهة بسيطة.

قائمة التعبئة

جهاز تحديد أخطاء الكابلات المتقدمة مع التزامن الصوتي المغناطيسي للكشف الدقيق عن الأخطاء تحت الأرض

أسئلة متكررة

س: ما هي وظائف أوضاع الكشف AMS و BNR و A-Frame؟

AMS (التزامن الصوتي المغناطيسي) يجمع بين الإشارات الصوتية والكهرومغناطيسية لتحديد دقيق لأعطال الوميض. BNR (تقليل الضوضاء الخلفية) يقوم بتصفية الضوضاء المحيطة في البيئات الحضرية أو الصناعية. كشف جهد الخطوة A-Frame يحدد أعطال الغلاف/العزل في الكابلات المدفونة مباشرة عن طريق قياس تدرجات جهد الأرض. معًا، تغطي هذه الأوضاع الطيف الكامل لسيناريوهات تحديد أعطال الكابلات.

س: ما مدى دقة تحديد الموقع وما هو العمق الذي يمكن اكتشافه؟

يحقق التزامن الصوتي المغناطيسي دقة 0.1 متر، مما يقلل منطقة الحفر إلى قطر حوالي 30 سم. يعتمد عمق الكشف على ظروف التربة وطاقة تفريغ العطل، ويصل عادةً إلى 5-8 أمتار لأعطال الوميض القياسية. توفر القنوات الصوتية والمغناطيسية المنفصلة تحققًا متبادلًا، مما يضمن الحفر مرة واحدة في الموقع الصحيح.

س: ما الذي تضيفه واجهة الشاشة التي تعمل باللمس إلى عمليات ميدانية؟

توفر الشاشة التي تعمل باللمس والقابلة للقراءة في ضوء الشمس ردود فعل مرئية واضحة للموجات الصوتية وقوة المجال المغناطيسي، مما يتيح التعرف على الأنماط أثناء تحديد موقع العطل. يمكن للمشغلين تأكيد تطابق إيقاع التفريغ مع الإشارة المسموعة بصريًا، مما يقلل من النتائج الإيجابية الخاطئة. الواجهة الرقمية تخزن أيضًا معلمات الاختبار لتوثيق التقارير.

س: كيف يؤدي النظام أداءه في البيئات الحضرية الصاخبة؟

تقنية BNR تقوم بتصفية الضوضاء الخلفية رقميًا من حركة المرور ومعدات البناء والمعدات الصناعية. توفر القناة المغناطيسية إشارة تأكيد ثانوية غير متأثرة بالضوضاء الصوتية. في ظروف الضوضاء الشديدة، تسمح سماعات الرأس المصنفة IP65 مع عزل الضوضاء النشط للمشغلين بالتركيز على أصوات تفريغ الأعطال الخافتة التي قد يتم حجبها بخلاف ذلك بواسطة الضوضاء المحيطة.

س: ما هو عمر البطارية الذي يمكن توقعه في الميدان؟

يوفر XHDD503E أكثر من 8 ساعات من التشغيل المستمر بشحنة كاملة، وهو ما يكفي لنوبة ميدانية كاملة. الشحن السريع يعيد شحن البطارية خلال فترات استراحة الغداء أو التنقل بين المواقع. يحمي حجرة البطارية المغلقة المصنفة IP65 من تسرب الرطوبة أثناء الاستخدام الخارجي الممتد في الظروف الرطبة.

س: ما هو الضمان والدعم المشمول؟

ضمان قياسي لمدة 12 شهرًا يغطي عيوب التصنيع، مع دعم فني مدى الحياة. معتمد من CE و ISO. تتضمن كل وحدة دليل مستخدم، وسماعات رأس، وحقيبة حمل، وشاحن. تتوفر تدريب اختياري في الموقع وخطط ضمان ممتدة. عادةً ما يتم الرد على الاستفسارات الفنية في غضون 24 ساعة.
