تحديد موقع خطأ الكابل XHGG502A (تصميم IP54 الصلب ، ARC / طريقة متعددة النبضات ؛ الدقة: 0.07m ، المدى: 120km)

Name: تحديد موقع خطأ الكابل XHGG502A (تصميم IP54 الصلب ، ARC / طريقة متعددة النبضات ؛ الدقة: 0.07m ، المدى: 120km)
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG502A
Price: 1,550.00 USD
Availability: InStock

تفاصيل المنتج:

مكان المنشأ:	شنشي، الصين
اسم العلامة التجارية:	XZH
إصدار الشهادات:	CE, ISO
رقم الموديل:	XHGG502A

معلومات مفصلة

مكان المنشأ:

شنشي، الصين

اسم العلامة التجارية:

XZH

إصدار الشهادات:

CE, ISO

رقم الموديل:

XHGG502A

تردد أخذ العينات:

1 ميجا هرتز ~ 400 ميجا هرتز

سعة نبض الجهد المنخفض::

300 فولت ± 15%

النطاق::

≥120 كم

نطاق الاختبار:

≥120 كم؛ 10 إعدادات مسبقة (100 م ~ 100 كم)

عرض النبض:

0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS

الحد الأدنى من الدقة:

0.07 م

اختبار المنطقة العمياء:

≥10 م

خطأ القياس:

±±(0.5%×L+1m)

وضع مصدر الطاقة:

شحن تيار متردد 110 فولت ~ 240 فولت، 50 هرتز/60 هرتز

مقرنة النبض تتحمل الجهد:

تيار مستمر 35 كيلو فولت

ظروف العمل:

درجة الحرارة -20 درجة مئوية ~ +65 درجة مئوية، الرطوبة النسبية 90%، الضغط الجوي 750±30 ملم زئبق

عرض:

شاشة TFT مقاس 10.1 بوصة تعمل باللمس، ودقة 1024 × 600 و280 نت قابلة للقراءة في ضوء الشمس

منصة:

نظام مدمج، لمس + زر مشفر

اختبار المنطقة العمياء:

≥10 م

نبض الجهد المنخفض:

300 فولت ± 15%؛ 8 عروض (0.1 ~ 10μs)

مقرنة النبض:

تيار مستمر 35 كيلو فولت. 430×380×220 ملم، 10 كجم

أوضاع الاختبار:

نبض الجهد المنخفض، وميض الجهد العالي، وقوس القوس ذو 8 نبضات

تخزين الموجي:

8000+ الجهد المنخفض/الجهد العالي؛ 250+ نبضات متعددة؛ تصدير يو اس بي

بطارية:

المدمج في 11.1 فولت الليثيوم. شحن سريع لمدة ساعتين؛ 5 ساعات + عملية

حماية:

هيكل متين IP54

أبعاد:

358 × 284 × 168 ملم؛ 5 كجم (المضيف)

ظروف التشغيل:

-20 درجة مئوية~+65 درجة مئوية؛ ≥90% رطوبة نسبية

امتثال:

جيجابايت / تي 18268.1؛ دل/تي 849.1-2019; JJF1042-2020; م؛ ايزو

إبراز:

High Light

إبراز:

جهاز اختبار أعطال الكابلات الوعرة IP54

محدد موقع الكابلات بدقة 0.07 متر بطول 120 كم

محدد موقع قوس متعدد النبض للشحن السريع

Trading Information

الحد الأدنى لكمية:

وحدة 1

الأسعار:

قابل للتفاوض

تفاصيل التغليف:

تغليف خشبي

وقت التسليم:

3-5 أيام عمل

شروط الدفع:

T/T

القدرة على العرض:

500 وحدة شهريا

وصف المنتج

تم تصميم XHGG502A ARC Cable Fault Pre-Locator لتحقيق الواقع في العمليات الميدانية - الغبار ، الرطوبة ، درجات الحرارة المتطرفة ، والضغط لتشخيص الأخطاء بسرعة مع الحد الأدنى من وقت التوقف.مبنية في هيكل حماية معدل IP54 ومقدمة بواسطة 11بطارية الليثيوم بقوة 1 فولت مع شحن سريع لمدة ساعتين والتي توفر أكثر من 5 ساعات من التشغيل المستمر07m تحديد الموقع المسبق للخطأ عالي الدقة مع الصلابة المطلوبة للمحطات الفرعية، خنادق الكابلات، وبيئات الاختبار في الهواء الطلق حيث يتم تعريض الأدوات للعناصر يوميا.

في جوهرها ، يقوم XHGG502A بنشر طريقة ARC ذات 8 نبضات (عدة نبضات) من خلال مقبل نبضات DC 35kV ،تحويل أشكال الموجات المعقدة للخطأ عالية المقاومة إلى آثار مكافئة للدائرة القصيرة يمكن تفسيرها بسهولةنظام مضمن مع شاشة لمس TFT قابلة لقراءة ضوء الشمس 10.1 بوصة (280nit،1024 × 600) يوفر تشغيلًا مزدوج الوضعية شاشة تعمل باللمس للملاحة البرمجية وأزرار ضغط مشفرة للتحكم باليد المحمولة بالقفازات في الظروف الرطبة أو القذرةكما يدعم الجهاز طرق النبضات التقليدية منخفضة الجهد (300 فولت، 8 أبعاد قابلة للاختيار) وطرق الفلاش أوف عالية الجهد.تغطي الطيف الكامل للخطأ من قصيرة صفر أوم إلى فشل العائق العالي.

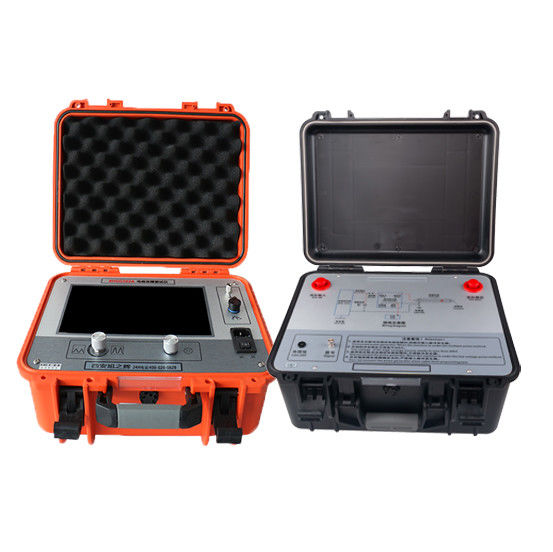

XHGG502A Detail Photos

بُنيت للميدان وليس المختبر

هيكل حماية IP54:محمية من الغبار والبقع ‬ تعيش خنادق الكابلات والمحطات الفرعية المتربة والمطر الخفيف. يتم التحقق من الحد الأدنى لتصنيف IP54 وفقًا لمعايير GB / T 18268.1 لمقاومة المواقع الصناعية.
شحن سريع لمدة ساعتين، تشغيل لمدة 5 ساعات:بطارية الليثيوم المدمجة 11.1 فولت تشحن من فارغة إلى كاملة في حوالي ساعتين وتتحمل أكثر من 5 ساعات من الاختبار المستمر.التيار التيار المتردد المزدوج (AC/DC) .
-20 درجة مئوية إلى +65 درجة مئوية نطاق العمل:من صيانة المحطة الفرعية في فصل الشتاء في ظروف أقل من الصفر إلى تشخيص خندق الكابلات الصيفية تحت أشعة الشمس المباشرة ‬ يستمر XHGG502A في العمل عندما تفشل الأجهزة الأقل أهمية.
عملية التشغيل المزدوجة باللمس + الزر المشفر:لمسة سعة للتنقل في القوائم وتحليل أشكال الموجات في الطقس الجيد. أزرار الضغط المرموزة لتحكم موثوق بها مع القفازات الرطبة، في البيئات المتربة، أو عندما يتم رش الشاشة.
شاشة 280 نيت قابلة للقراءة تحت ضوء الشمس:دقة 1024 × 600 مع إضاءة خلفية LED فائقة الوضوح. عرض آثار شكل الموجة بالكامل بوضوح حتى تحت أشعة الشمس مباشرة في منتصف النهار ‬ لا تحتاج إلى غطاء الشاشة.
النظام المدمج بدون تكاليف الشباكبنية مدمجة مصممة خصيصًا بدون مكونات نظام التشغيل غير الضرورية. بدء تشغيل أسرع ، واستقرار أكبر ، وانخفاض استهلاك الطاقة ، وبدون مخاوف ترخيص البرمجيات.

الدقة والأداء

0.07m دقة عالية جداً:يقدم معدل أخذ العينات المتغير في 400 ميغا هرتز أفضل حد في الصناعة 0.07m الحد الأدنى للدقة. تحديد الأخطاء داخل طول مفصل كابل واحد يقلل بشكل كبير من نطاق الحفر وتكاليف الإصلاح.
مسافة أقصاها ≥ 120 كم مع 10 إعدادات مسبقة:10 نطاقات اختبار قابلة للاختيار من 100 متر إلى 100 كم، بالإضافة إلى أقصى قدرة ≥ 120 كم. قم بمطابقة النطاق المحدد مسبقاً لطول الكابل الخاص بك للحصول على وضوح أشكال الموجات الأمثل دون تكوين يدوي.
8 عرض النبضات (0.1μs10μs):تتناسب بدقة مع مسافة الخطأ ونوع الكابل. 0.1μs للدقة العالية تحت الكيلومتر ؛ 10μs لحد أقصى اختراق على كابلات نقل طويلة.
8 نبضات ARC Multi-Pulse مع DC 35kV Coupler:ثمانية نبضات متتالية من خلال القابلة المضمنة (430 × 380 × 220 مم ، 10 كجم ، DC 35kV معدلة). عرض متزامن لـ 8 مجموعات من أشكال الموجات المقارنة عالية الجهد ومنخفضة الجهد.الحساب التلقائي للمسافة مع التحليل اليدوي.
≤10m منطقة اختبار عمياء:أداء المنطقة العمياء الرائدة في هذه الصناعة يكتشف الأخطاء على بعد 10 أمتار من محطة الاختبار ، مما يقلل من الفجوة بين الموقع المسبق والتحديد.
8000+ سجلات موجة، تصدير USB:تخزين أكثر من 8000 سجل نبض منخفضة الجهد و فلاش اوفر عالي الجهد و 250+ سجل نبض متعدد مع تسمية الصينية / الإنجليزية.الاتصالات USB تمكن نقل ملفات شكل موجة إلى جهاز كمبيوتر لإدارة الأرشيف، التشخيص المقارن، وتوليد التقارير الرسمية.

المواصفات التقنية

XHGG502A IP54 منصة صلبة
تواتر أخذ العينات	1MHz~400MHz
الحد الأدنى للدقة	0.07م
نطاق الاختبار	≥120km (10 إعدادات مسبقة: 100m~100km)
منطقة اختبار عمياء	≤10m
خطأ القياس	≤ ± ((0.5% × L + 1m)
نبضات الجهد المنخفض	300 فولت ± 15% ؛ 8 أبعاد: 0.1/0.30/0.60/1.20/2.4/5.0/7.5/10μs
عقدة النبض	DC 35kV؛ 430×380×220mm؛ 10kg
أساليب الاختبار	نبضة LV (TDR) ، التباطؤ HV ، 8 نبضات ARC (متعددة نبضات)
العرض	10.1 بوصة TFT لمسة؛ 1024 × 600؛ 280nit
منصة	النظام المدمج؛ اللمس + زر مشفر عمل مزدوج
التخزين على شكل موجة	8،000+ سجلات LV/HV ؛ 250+ سجلات متعددة النبضات ؛ تصدير USB
بطارية	الليثيوم المدمج 11.1 فولت؛ شحن ~ 2hr؛ 5hr + العمل
إدخال الطاقة	التيار المتردد 110 فولت ~ 240 فولت ، 50 هرتز / 60 هرتز
الحماية	هيكل حماية صلب IP54
أبعاد المضيف	358×284×168ملم
وزن المضيف	5 كجم
ظروف التشغيل	-20 درجة مئوية ~ + 65 درجة مئوية ؛ ≤ 90% RH ؛ 750 ± 30mmHg
الامتثال	GB/T 182681المواد المستخدمة في المنتجات المعدنية

تغطية نوع الخطأ

طريقة الاختبار	أنواع الأخطاء المكتشفة	تطبيق نموذجي
النبض LV (TDR)	المقاومة المنخفضة، الدائرة القصيرة، الدائرة المفتوحة، فصل	الصيانة اليومية لشبكة الكابلات، التحقق قبل التوصيل
فلاش اوفر HV	تسرب المقاومة العالية (أكثر من عدة مئات Ω) ؛ أخطاء التوهج	التشخيص بعد اختبار المقاومة وتقييم كابلات الشيخوخة
قوس 8 نبضات	جميع أخطاء المقاومة العالية ‬ تحويل إلى شكل موجة مكافئ للدائرة القصيرة	أخطاء معقدة مع توقيعات نبضة واحدة غامضة؛ آثار يصعب تفسيرها

مكتبة أشكال الموجات القياسية

البرمجيات المدمجة في XHGG502A تتضمن قوالب أشكال الموجات المرجعية لأكثر سيناريوهات خطأ الكابلات شيوعًاتمكين المشغلين من مقارنة آثار الحقل مع التوقيعات المعروفة للتعرف السريع:

خطأ دائرة مفتوحةإن قطبية النبض المنعكس تتطابق مع النبض المنقول؛ المسافة المحسوبة من تأخر الوقت
عيب انخفاض العائق / الدائرة القصيرة:قطبية النبض المنعكس المعاكسة للنبض المنقول؛ انتقال سلبي حاد
كابل طول كامل ومفاصل متوسطة:انعكاس إيجابي في نهاية الكابل؛ انعكاسات أصغر في مواقع التجمع والمفاصل
معايرة سرعة الموجة:مسار مرجعية الطول المعروف لقياس دقيق لسرعة الانتشار في كل نوع من الكابلات
شكل الموجةإشارة تفريغ الفلاش ذات الرؤية الكاملة مع غلاف التخفيف المميز

قائمة ما بعد البيع والتعبئة

ضمان مجاني لمدة 12 شهرا ضد عيوب جودة المنتج من تاريخ الشراء. خدمات الصيانة والدعم الفني مدى الحياة. كل شحنات XHGG502A كاملة مع:ربط النبضات 35kV DC، مجموعة محرك الاختبار، محول الكهرباء / شاحن التيار المتردد، كابل الاتصال USB، حالات النقل الصلبة (المضيف + المربع) ، دليل المستخدم، وشهادة الضمان.

الأسئلة الشائعة

س: ما هي تكنولوجيا ARC متعددة النبضات وكيف تُقارن مع فلاش أوف HV التقليدية؟

تقنية ARC (مقارنة انعكاس القوس) متعددة النبضات تمدد مدة القوس في نقطة الفشل وتلتقط 8 مجموعات أشكال الموجة في وقت واحد،توفير صدى نظيف يشبه الدائرة القصيرة لقياس المسافة الواضحةعلى عكس التوهج التقليدي لـ (إتش في) الذي ينتج أشكال موجية معقدة من تذبذب الكوزينوس التي تتطلب تفسيرًا خبيرًا،نتائج سهلة التحليل حتى بالنسبة لأخطاء عالية المقاومة المعقدة والفلاش أوف.

س: ما هي أنواع الكابلات والعيوب التي يمكن أن يكتشفها XHGG502A؟

XHGG502A يتعامل مع كابلات الطاقة المقارنة بـ 35kV أو أقل عبر جميع أنواع العزل الشائعة:المقاومة المنخفضة (عن طريق طريقة LV النبض)، تسرب المقاومة العالية ، وفشل التوهج (عبر أساليب HV flashover و ARC متعددة النبضات). كما يدعم قياس طول الكابلات ومعايرة سرعة الموجة للضوء المحوري ، ضوء الشارع ،والأسلاك المدفونة من مختلف المقاطع العرضية.

س: هل يمكن استخدام XHGG502A في الهواء الطلق تحت أشعة الشمس؟

نعم، شاشة TFT الملونة الكاملة التي تبلغ 10.1 بوصة توفر سطوع 280 نيت بدقة 1024 × 600، مما يضمن رؤية واضحة للوجوه حتى تحت أشعة الشمس المباشرة.الهيكل الصلب مع تصنيف IP54 يحمي من دخول الغبار ورذاذ الماء، مما يجعل XHGG502A مناسبة تماما للعمليات الميدانية في الخارج في البيئات الصعبة.

س: إلى متى تستمر البطارية وكم سرعة شحنها؟

توفر بطارية الليثيوم ذات السعة العالية المدمجة 11.1 فولت 5 ساعات من التشغيل المستمر بشحنة كاملة. وتحقيق تكنولوجيا الشحن السريع شحنة كاملة في حوالي ساعتين.كما يدعم الجهاز اختبار تشغيل الطاقة المباشرة من 110V ~ 240V AC، حتى تتمكن من الشحن والاختبار في وقت واحد عندما تكون طاقة الشبكة متوفرة.

س: هل يمكنني تصدير أشكال الموجات للتقارير والتحليل؟

أجل، جهاز (إكس إتش جي جي 502 إيه) يحتوي على أكثر من 8000 سجل للجهد المنخفض والجهد العاليعبر اتصال USB وبرنامج إدارة أشكال الموجات المضمن، يمكنك تصدير الملفات لتحليل الأرشيف، وتوليد تقارير العميل، وطبع صور أشكال الموجات. كما يدعم البرنامج مقارنة أشكال الموجات عبر دورات الصيانة.

س: ماذا تعني حماية IP54 للاستخدام اليومي في الميدان؟

IP54 تعني أن هيكل XHGG502A محمي من الغبار (دخول الغبار المحدود الذي لا يتداخل مع التشغيل) ومضاد للرذاذ من أي اتجاه.هذا التصميم الصلب يسمح للمختبر باستخدامها في مواقع البناء الغبارية، ظروف المطر الخفيفة، والخنادق الرطبة تحت الأرض الكابلات دون خطر من تلف الداخلي.تم بناؤه خصيصاً لبيئات الميدان المتطلبة.

اتصل بنا للحصول على الأسعار، أو العرض المباشر، أو الاستشارات التقنية على XHGG502A

التقييمات والمراجعات

التقييم العام

5.0

بناءً على 50 مراجعة لهذا المورد

لقطة التصنيف

توزيع التقييمات هو كما يلي

5 النجوم

100%

4 النجوم

3 النجوم

2 النجوم

1 النجوم

جميع المراجعات

M*i

Poland Apr 29.2026

مفيدة (1)

The XHGG502 tester works flawlessly for indoor building wiring jobs. It quickly located hidden cable faults inside Warsaw’s Złota 44 high-rise. Compact, precise amid tangled inter-floor wires and saves us tons of repair time.

Michael Anderson

United States Feb 26.2026

مفيدة (3)

The XHGG502A has been a great addition to our cable maintenance equipment. We use it for underground cable fault detection, and it has significantly reduced troubleshooting time. The operation is simple, the waveform analysis is clear, and the measurement results are reliable. It helps our team locate faults faster and restore power more efficiently. A very practical tool for field engineers

Marcin

Turkey Mar 7.2025

مفيدة (5)

We purchased the XHGG502A for our company's cable fault detection work, and we are extremely satisfied with its overall performance! The equipment is stable and reliable, and the measurement data is accurate. Compared to similar products we used before, it has stronger resistance to moisture and dust, making it suitable for various harsh working environments. Furthermore, its compact size makes it easy to store and transport. The technical team at Xuzhihui Electromechanical also provides regular follow-up visits and maintenance advice, which gives us great confidence in the product and service!
