| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| رقم الموديل: | XHZ1320 |
بالنسبة لنظام الطاقة ، فإن المحول هو المعدات الأساسية في النظام ، وبالتالي فإن التشغيل الطويل الأجل والموثوق به للمحول يرتبط باستقرار وموثوقية النظام بأكمله.
مقاومة التيار المباشر للمحول هو عنصر اختبار لا بد منه للمنتجات شبه النهائية، واختبار المنتجات النهائية في المصنع، والتركيب،اختبار التسليم والاختبار الوقائي لقسم الطاقة في تصنيع المحولاتيمكن أن يكتشف بفعالية اختيار المواد ، واللحام ، وأجزاء الاتصال الفضفاضة ، والخيوط المفقودة ، والأسلاك المكسورة ، وما إلى ذلك من لفائف المحول. العيوب والمخاطر الخفية بعد التشغيل.من أجل تلبية الحاجة إلى قياس سريع لمقاومة المحولات المتواصلة، شركتنا استخدمت ميزاتها التقنية الخاصة لتطوير محول مقياس مقاومة التيار المباشر.

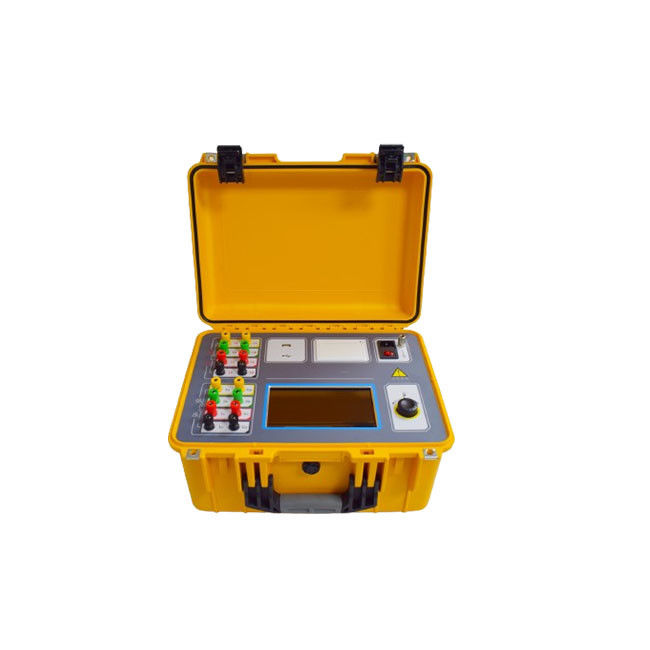

هذا الجهاز XHZ1320 DC اختبار مقاومة التلف هو جيل جديد من الاختبار السريع الذي يدمج اختبار طريقة المغناطيسية، واختبار ثلاثي المراحل (Yn، Y، △) ووظائف إزالة الغاز.هو معدات مثالية لقياس مقاومة التيار المباشر من محولات الطاقة الكبيرة. تستخدم الشاشة شاشة LCD عالية الدقة ذات شاشة كبيرة ملونة حقيقية مع التحكم باللمس وتشغيل مقبض المكوك ، وهو أمر مريح للاستخدام في الموقع. لديها وظيفة استدعاء القائمة باللغة الإنجليزية ،عملية سهلة وبديهية، ويمكن إكمال جميع عناصر اختبار المقاومة المباشرة بصلة واحدة. سرعة الاختبار سريعة ، والدقة عالية ، ومدى القياس واسع.
|
1محطة الجهد العالي قم بتوصيلها بجهاز التحول |
|
2محطة الجهد المنخفض قم بتوصيل المحول بجهد منخفض |
|
3الشاشة الملموسة حجم الشاشة هو 7.0 بوصة؛ الدقة هي 1024 × 600. |
|
4زر المكوك بلمسة واحدة يمكن تشغيل جميع وظائف الجهاز. |
|
5المحطة الأرضية يجب أن تكون الأداة متأصلة بشكل موثوق به. قد يكون هناك طلاء أو صدأ على نقطة التأريض في الموقع ، والتي يجب إزالتها. |
|
6مفتاح تشغيل / إيقاف شغّل مفتاح الطاقة لمدة ثانيتين لبدء التشغيل |
|
7الطابعة نتائج الاختبار |
|
8واجهة USB يتم استخدام محرك أقراص فلاش USB خارجي لتخزين بيانات الاختبار. يرجى استخدام محرك أقراص فلاش USB في تنسيق FAT أو FAT32; أثناء عملية التخزين، يحظر بشدة إزالة محرك أقراص فلاش USB. |
المواصفات التقنية
| تيار الخروج | مرحلة واحدة | 20A10A5A1A،0.1A، 10mA، < 1mA |
| ثلاث مراحل | 10A+10A,5A+5A,1A+1A،0.1A+0.1A | |
| نطاق القياس | مرحلة واحدة |
20 مستوى 0.5mΩ1 Ω 10 مستوى 1.0mΩ2 Ω 5 مستوى 10 مΩ4 Ω 1 مستوى A 0.1Ω20Ω 0.1مستوى 2.0Ω 200Ω مستوى 10mA 50Ω2kΩ < 1mA نطاق 500Ω 25kΩ |
| ثلاث مراحل |
10A + 10A معدات 0.5mΩ ~ 0.8 Ω 5 A + 5 A مستوى 10 mΩ ~ 1.6 Ω 1 A + 1 A مستوى 0.1 Ω ~ 8.0 Ω 0.1A + 0.1A معدل التروس 2.0 Ω ~ 80 Ω |
|
| الدقة | ± ((قراءة × 0.2% + كلمتين) | |
| إمدادات الطاقة | AC220V±10٪، 50/60Hz | |
| درجة حرارة العمل | -10 درجة مئوية 50 درجة مئوية | |
| الرطوبة النسبية | < 90% ، لا توتر | |
| حجم الجهاز | 400×315×223ملم | |
| وزن الجهاز | 9 كجم | |
