مركبة اختبار أعطال الكابلات المخصصة محول الطاقة مركبة اختبار شاملة

يقدم XHGG555 التالي نظام تشخيص كابلات المركبة واكتشاف الأخطاء.ويمكن أيضا تخصيص مفكك الدائرة و أنظمة الكشف الأخرى وفقا لاحتياجات العملاءأنت مرحب بك في الاتصال بنا لمزيد من المعلومات.

XHGG555 نظام تشخيص وتحديد العيوب للأسلاك المثبتة على المركبة

الخصائص العامة

الطوبولوجيا
نظام تحديد خطأ الكابل الرقمي المتكامل للغاية والذاتية التشغيل الكبير، مع خيار دمج الرنين المتغير التردد،وظائف موجة التذبذب (التفريغ الجزئي) والوتيرة المنخفضة للغاية (الخسارة الكهربائية)

النموذجية
تم تصميم جميع وحدات الاختبار لتكون مستقلة نسبياً ووحدة، ويمكن إضافة وحدات وظيفية أو إزالتها حسب الرغبة؛ إذا فشلت وظيفة واحدة، فلن يؤثر ذلك على استخدام الوظائف الأخرى.

التحكم
يتم تحقيق معظم أنماط التشغيل ووظائف النظام من خلال وحدة التحكم ، ويمكن أيضًا تشغيل كل وحدة وحدة بشكل فردي.

واجهة المستخدم الرسومية: واجهة رسمية ، أكثر بديهية وسهولة التشغيل.

التشغيل: قم بتحويل وضغط على زر واحد (موجة الركض) على وحدة التحكم.

النظام: ويندوز

إدارة البيانات: قاعدة بيانات عامة

مزامنة البيانات: الحافلة المتسلسلة العالمية

وحدة التحكم

الشاشة: لوحة TFT الملونة الصناعية مع إضاءة خلفية LED

مضاد للوهج:

متعدد اللمسات:

حجم شاشة LCD: 39.6 سم (15.6 بوصة)

نسبة الجوانب: 16:9

الدقة: 1920 × 1080 Full HD

السطوع: 450 cd/m2

السلامة

القدرة على التكيف

الامتثال للمواصفات المعتمدة من قبل CE؛ EN 61010، EN 50191، VDE 0104، VDE 015, DGUV 203-034 (BGI 891)

أجهزة التفريغ والأرضية: 72kJ، تعادل الطاقة المخزنة في مكثف 10μF مشحون إلى 120kV DC شحن سريع: ثابت وقت التفريغ < 1 ثانية

حالة النظام: مراقبة وإشارة في الوقت الحقيقي

آمنة جوهرياً: أرضية على الفور عند انقطاع الكهرباء

إغلاق الأمان F-U: مراقبة اتصال الجهد التشغيلي (دوائر الجهد العالي)

F-Ohm Safety Interlock: مراقبة اتصال الأرض التشغيلي (دائرة الجهد العالي)

الميزات الأمنية: لوحة الأمامية: تشغيل / إيقاف، مفتاح زر القفل، وقف الطوارئ، ضوء مؤشر الضغط المتبقي، مفتاح الجهد العالي.
وحدة التحكم: المقبض (مقطع الركض)

أجهزة السلامة: مؤشر حالة تأمين الأرض للنظام، جهاز حماية طاقة الدخول، مراقبة غرفة الجهد العالي من خلال اتصال الباب، جهاز السلامة الخارجي

مراقبة مدخل الطاقة: حماية من الإفراط في الجهد، حماية من انخفاض في الجهد، جهاز التيار المتبقي (RCD)

تعريف الأسلاك: هناك لوحة تحويل داخل النظام

محول العزل: 5kVA

تكوين وحدة النظام

1. استخدم DC أو نبضات عالية الجهد لجعل نقطة خطأ الكابل تتوهج وتفريغ

2استخدام مبدأ انعكاس موجة السفر لجعل قياس تقريب من جميع أنواع الكابلات العزل الرئيسي أخطاء

3استخدام طريقة التزامن الصوتي والمغناطيسي للقياس الدقيق لجميع أنواع الكابلات العزل الرئيسي أخطاء

4استخدم مبدأ الحث الكهرومغناطيسي لتحديد مسار الكابل غير المعروف و عمقه بدقة

5استخدام طريقة الجسر للقياس التقريبي لجميع أخطاء الغطاء الخارجي والعزل الرئيسي (وخاصة أخطاء دخول المياه)

6. استخدم طريقة الجهد الخطوة وطريقة التيار المشبك لتحديد موقع خطأ الغطاء الخارجي بدقة

7. استخدم مبدأ الطاقة الثابتة للحد من مقاومة خطأ المقاومة فائقة

8استخدم طريقة التشفير + طريقة المرحلة لتحديد كابلات متعددة

9استخدام طريقة التحكم عن بعد لتأكيد ثقب النهائي من الكابل (في النهاية، يتم ضمان السلامة الشخصية تماما)

10استخدام التردد المنخفض للغاية (0.1 هرتز) لأداء عزل مقاومة اختبار الجهد واختبار فقدان الكهرباء المضادة للكهرباء على الكابل

11استخدم قانون أوم لقياس جودة الكابل في الملف

12الأدوات والمعدات اللازمة في موقع اختبار كشف الكابلات (ميغومتر، أداة قياس، أدوات الكهربائي)

قصص نجاح

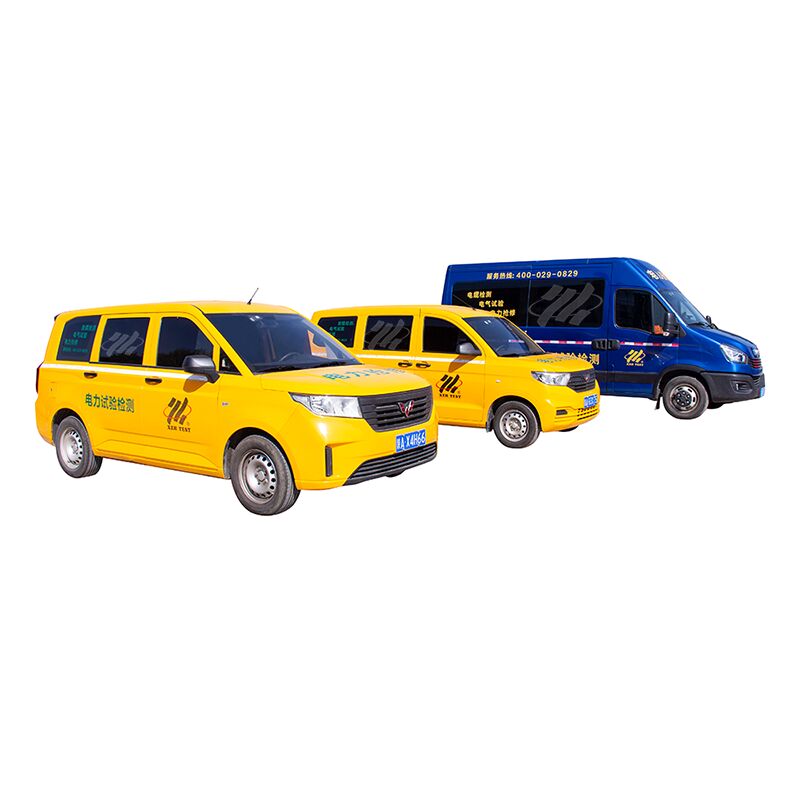

يمكننا تركيب نظام الاختبار في مركبة الاختبار لتزويدك بسيارة كاملة، أو يمكننا تخصيص نظام الاختبار لك بناءً على أبعاد المساحة الداخلية لسيارتك الخاصة.

وتشمل الأنظمة المذكورة أعلاه مولد نبضات عالية الجهد 8/16/32kV، ARC اختبار كابل العيب الموقع قبل، عالية الجهد حرق من خلال معدات الجسر، كابل خارجية غطاء العيب الموقع،معدات اختبار الخسائر الديليكترية ذات الترددات المنخفضة للغاية (80 كيلو فولت)بالإضافة إلى ذلك، فإنه مجهز أيضا مع الكابلات المحمولة خطأ المكتشف الدقيق، كابل المسار الاختبار الشامل، كابل المتحدث، مولد، الخ.
