| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE |
| رقم الموديل: | XHGG502A2 |

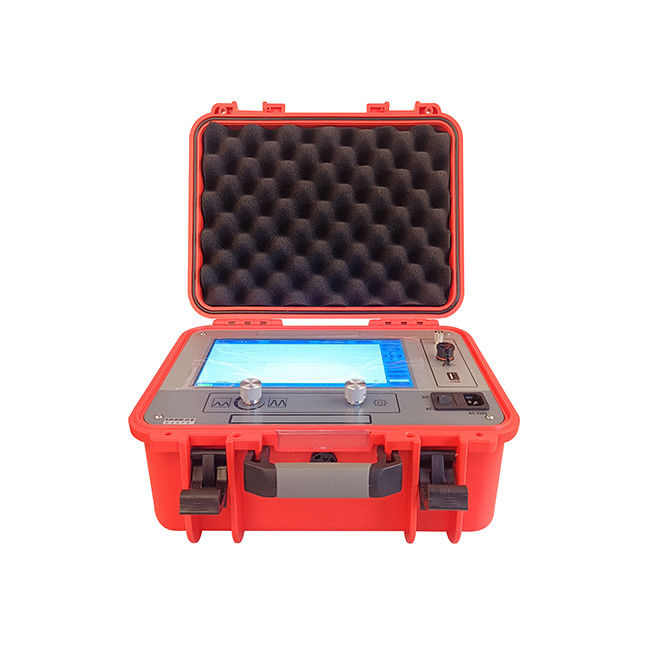

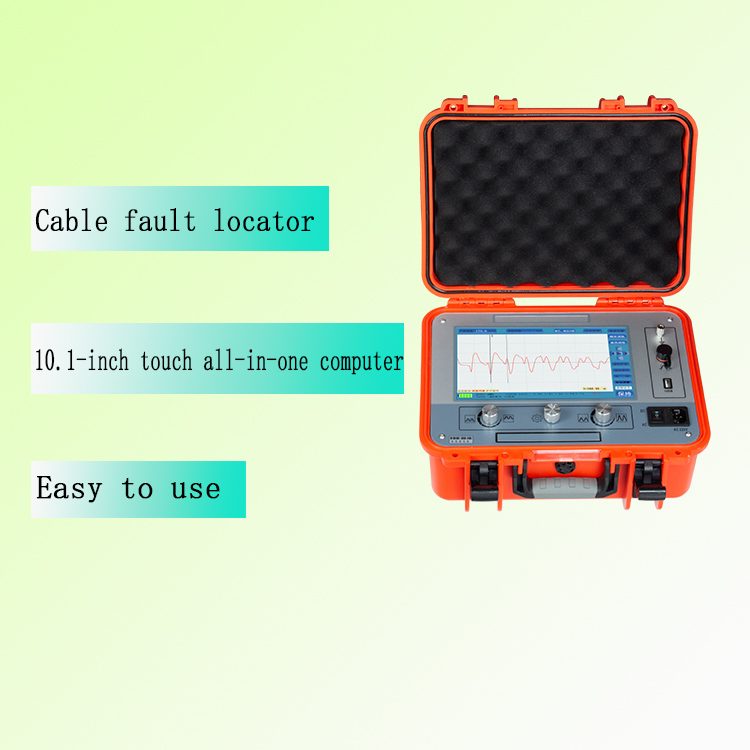

الـمحرك تحديد خطأ الكابل XHGG502A2يستخدم جهاز كمبيوتر متكامل لللمس من الدرجة الصناعية 10.1 بوصة مع واجهة برنامج تشغيل بسيطة لتحقيق اختبار تفاعلي بين الإنسان والكمبيوتر.يستخدم دوائر و أجهزة متكاملة من الدرجة الصناعية، ولها بطارية ليثيوم أيون ذات سعة كبيرة ، وهي مستقرة وموثوقة وسهلة الاستخدام.
هذا الجهاز هو أداة خاصة لقياس وتحليل حالة ومسافة خطأ كابلات الطاقة.هذا الجهاز يجمع بين التكنولوجيا الإلكترونية الحديثة وتكنولوجيا الكمبيوتر لتحقيق تصفية الإشارة، الاستحواذ، معالجة البيانات، وعرض الرسومات، والتحليل الرسومات لاستكمال قياس سرعة الكابل، واختبار طول الكابل، واختبار مسافة خطأ الكابل.
هذا اختبار خطأ الكابلات مناسبة لخلل مقاومة منخفضة، وقطاع قصير، وفتح الدائرة وقطع الأسلاك من كابلات الطاقة، الكابلات ذات التردد العالي، وكابلات ضوء الشارع،والأسلاك تحت الأرض من مواد مختلفة مع مقاطع مختلفة ووسائط مختلفة، فضلا عن تسرب المقاومة العالية والخلل في التضخم عالية المقاومة.
الخصائص
• شاشة لمس TFT ملونة كاملة مقاس 10.1 بوصة
• النظام المدمج، وضع العرض والتشغيل الآمن والمستقر والبسيط؛
• مع وظيفة اختبار سرعة موجة الكابل وطول الكابل و مسافة الخطأ
• أخذ عينات مستمرة تلقائية بالكامل، التقاط شكل الموجة في جميع الأوقات، في الوقت المناسب ودقة.
• مجهزة بإعداد نطاق الاختبار التلقائي، وتحليل شكل الموجة التلقائي وعرض مسافة الاختبار.
• قائمة كاملة باللغة الإنجليزية، طريقتان للعمل من خلال اللمس والأزرار المشفرة، بسيطة وسريعة وموثوقة.
• مجهزة بتكنولوجيا الاختبار من طريقة نبضات الجهد المنخفض ، طريقة الفلاش اوفر عالية الجهد ، وطريقة نبضات متعددة (8 مرات) ، وعرض شكل الموجة سلس وسهل التفسير.
• عند استخدام طريقة النبضات المتعددة ، يتم استخدامها مع ربط النبضات لعرض 8 مجموعات من مقارنات أشكال موجات الجهد العالي والمنخفض ، وهو أمر مريح لاختبار المسافة التلقائي ،التحليل اليدوي وقياس المسافة.
• يحتوي الجهاز على قدرات معالجة قوية للبيانات، مما يسهل على المستخدمين إدارة ملفات أشكال الموجات وتخزينها.
• لديه وظيفة تخزين شكل الموجة الاختبارية الضخمة:يمكن تخزين أشكال الموجات التي تم اختبارها في الموقع بسهولة في الجهاز بالترتيب المحدد بالاسم الصيني لاستدعاء ومراقبة في أي وقتيمكن تخزين أكثر من 8000 سجل من النبضات منخفضة الجهد ونماذج موجات التوهج العالية الجهد ، والنبضات المتعددة يمكن تسجيل أكثر من 250 سجل من أشكال الموجات ،ويمكن استيراد ملفات شكل الموجة إلى برامج الكمبيوتر لإدارة وتحليل باستخدام الاتصالات USB.
• سطوع عالي للغاية، يصل سطوع الضوء الخلفي LED إلى 280nit، والقرار 1024 * 600، مريحة للبيئات المعرضة لأشعة الشمس المباشرة في التشغيل.
| تواتر أخذ العينات | 80 ميغاهرتز |
| نطاق نبضات الجهد المنخفض | 100 فولت ± 15% |
| نطاق النطاق | ≥ 65 كم |
| نطاق الاختبار | 300m/1km/5km/25km/65km |
| عرض النبض | 0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
| تواتر الاختبار | 80MHz/40MHz/10MHz/2MHz/1MHz |
| الحد الأدنى للدقة | 0.01م |
| منطقة اختبار عمياء | ≤20m |
| خطأ القياس | ≤ ± ((0.5% × L + 1m) ، L هو طول الكابل |
| وضع إمدادات الطاقة | شحن AC110V240V ، 50Hz/60Hz ، بطارية الليثيوم القابلة لإعادة الشحن الداخلية ، شحن لمدة ساعتين تقريبًا ، وقت الاستخدام لأكثر من 5 ساعات |
| الحجم والوزن | L358mm × W284mm × H168mm -4.7kg |
| ظروف العمل | درجة الحرارة -20 درجة مئوية + 65 درجة مئوية، الرطوبة النسبية 90٪، الضغط الجوي 750 ± 30mmHg |
هذا النموذج لا يتضمن مقبض. إذا كان مطلوبا مقبض، يرجى التواصل مع البائع.
إذا تم تكوين مقترح ، فيمكن تحقيق طرق متعددة لتنظيم النبضات. إذا لم يكن هناك مقترح ، فإن طريقة النبضات منخفضة الجهد وطريقة الفلاش اوفر عالية الجهد (أي ICE&Decay) هي الوحيدة المتاحة.
واجهة اختبار طريقة النبضات المتعددة هي كما يلي:
واجهة اختبار طريقة النبضات منخفضة الجهد هي كما يلي:
طريقة الاختبار بالجهد العالي (ICE&Decay) هي كما يلي:
مقدمة اللجنة
1 العرض:10شاشة لمسة TFT ملونة كاملة طولها 1 بوصة.
2 تعليق:محطة تأمين الأرض
3 إشارة:واجهة خروج إشارة نبض باستخدام طريقة نبض منخفضة الجهد، وجهاز أخذ عينات باستخدام طريقة الفلاش أوف عالية الجهد، واجهة استقبال إشارة الدخول باستخدام طريقة نبض متعددة.
4 USB:استخدام الاتصالات USB لاستيراد ملفات شكل الموجة إلى الكمبيوتر.
5 مصدر الطاقة:مصدر طاقة عمل الآلة، منفذ اتصال AC 220V/منفذ شحن.
6 فيوز:مكان تثبيت فيوز نظام إمدادات الكهرباء AC 220V (3A فيوز) ؛
7 مفتاح الطاقة:معدات "I" ، استخدم مصدر الطاقة المتردد 220 فولت لتشغيل النظام.
معدات "II" ، استخدم البطارية الداخلية لتشغيل النظام ؛ عندما يتم توصيل "مقبس الطاقة" بمصدر طاقة AC 220V ، فإنه يشحن البطارية أيضًا.
"أو" التروس، اغلق نظام الطاقة؛
8 النطاق:عند جمع أشكال الموجات ، قم بتعديل زر التردد لتغيير نطاق أشكال الموجات التي تم جمعها.
9 مقبض العمل:زر دوار لتشغيل واجهة النظام، يدور لتحديد ويضغط للتأكيد.
10 النزوح:عند جمع أشكال الموجات ، قم بتعديل مقبض التحريك لتغيير ارتفاع خط الأساس لأشكال الموجات التي تم جمعها.
قائمة التعبئة
• TDR تحديد عيب الكابل: وحدة تستخدم طريقة النبضات منخفضة الجهد ، وطريقة التبديل الفوري عالية الجهد ، وطريقة النبضات المتعددة (يتطلب مقبل) لاختبار وتحليل الكابلات.
• القابض: تستخدم في طريقة النبضات المتعددة (اختياري)
• خط الخروج (خط Q واحد طوله 1.5 متر): يربط اختبار خطأ الكابل والكابل قيد الاختبار خلال طريقة اختبار النبضات منخفضة الجهد.
• خط الدخول (خط Q مزدوج طوله 2 أمتار): يربط جهاز اختبار خطأ الكابل وجهاز أخذ العينات أثناء طريقة اختبار التردد الفوري عالية الجهد.
• عينة: تتلقى الإشارة المنعكسة من إشارة الجهد العالي إلى مكان أخذ العينات أثناء طريقة التباطؤ العالي؛
• سلك التيار الكهربائي (1.8 متر): خط توصيل الشحن لجهاز اختبار خطأ الكابل
• خط التوتر العالي المرفق A: يربط القابلة والكابل قيد الاختبار أثناء طريقة النبضات المتعددة. عند التوصيل ، يمكن توصيله فقط وإخراجه ، وليس تدويره وتدويره.
• خط التشابك عالي الجهد B: يربط القابض ومصدر إشارة النبض عالية الجهد خلال طريقة النبضات المتعددة. عند التوصيل ، يمكن توصيله فقط وإخراجه ، وليس الدوران والتواء.
• سلك الأرض (2.5m):سلك الأرض المرفق
• كابل USB: تستخدم عند استيراد ملفات أشكال الموجات إلى الكمبيوتر.
