| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | ISO |
| رقم الموديل: | إكس إتش آي إس 101 |

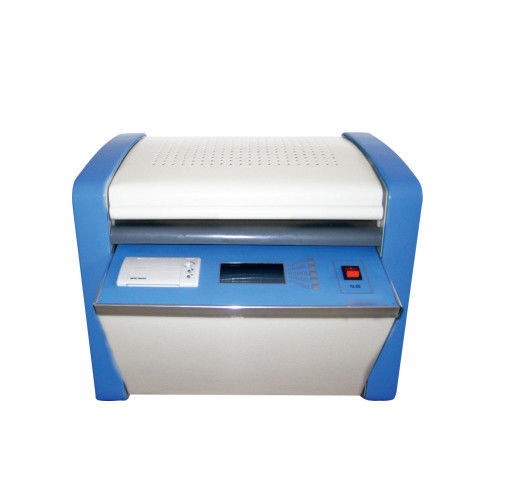

تم تصميم و تصنيع XHYS101 اختبار فقدان الديالكتروني للزيت العازل وفقًا لـ GB / T5654-2007 "قياس السماح النسبي ،عامل الخسارة الكهربائية ومقاومة التيار المباشر للمواد العازلة السائلة".
يستخدم لقياس عامل الخسارة الكهربائية ومقاومة التيار المباشر لوسائط العزل السائلة مثل زيت العزل. الهيكل المتكامل. المكونات الرئيسية مثل كوب زيت الخسارة الكهربائية،جهاز تحكم درجة الحرارة، جهاز استشعار درجة الحرارة ، جسر اختبار فقدان الكهرباء المضادة للكهرباء ، مصدر الطاقة الاختبارية التيار المتردد ، مكثف قياسي ، مقياس مقاومة عالية ، ومصدر الجهد العالي المتردد متكامل في الداخل.الجهاز يتبنى تقنية رقمية بالكامل، كل القياسات الذكية التلقائية، ومجهزة بشاشة كبيرة (240 × 128) شاشة الكريستال السائل. يمكن تخزين نتائج الاختبار وتطبيعها تلقائيًا،ويمكن للمشغلين استخدامه بمهارة دون تدريب مهني.
(1) تتبنى كوب الزيت بنية ثلاثة أقطاب كهربائية وفقا للمعيار الوطني GB / T5654-2007 ، والمسافة بين الأقطاب الكهربائية هي 2 ملم ،والتي يمكنها القضاء على تأثير سعة الضياع والتسرب على نتائج اختبار الخسائر الكهربائية.
(2) يعتمد الجهاز خوارزمية تدفئة الحث المتوسطة التردد والتحكم في درجة حرارة PID.هذه الطريقة التدفئة لديها مزايا عدم الاتصال بين كوب الزيت والجسم التدفئة، تسخين موحد، سرعة سريعة، والتحكم مريحة، بحيث يتم التحكم بدقة في درجة الحرارة ضمن نطاق خطأ درجة الحرارة المحددة مسبقا.
(3) المكثف القياسي الداخلي هو مكثف SF6 مليء بالغاز بثلاثة أقطاب كهربائية. الخسارة الكهربائية والمكثف للمكثف لا تتأثر بدرجة الحرارة والرطوبة المحيطة.بحيث يمكن ضمان دقة الجهاز بعد الاستخدام الطويل.
(4) يستخدم مصدر الطاقة المتردد في الاختبار طريقة تحويل AC-DC-AC ، والتي تتجنب بشكل فعال تأثير تقلبات الجهد والوتيرة في الشبكة على دقة اختبار الخسارة الكهربائية.حتى لو كان مولد الكهرباء يولد الكهرباء، يمكن أن تعمل الأداة بشكل صحيح.
(5) وظيفة الحماية المثالية. عندما يكون هناك زيادة في الجهد ، أو زيادة في التيار الحالي ، أو اتصال قصير عالي الجهد ، يمكن أن يقطع الآلة بسرعة الجهد العالي ويصدر رسالة تحذير.عندما يكون مستشعر درجة الحرارة قد فشل أو غير متصل، يتم إصدار رسالة تحذير.
هناك رله حد درجة الحرارة في فرن التدفئة بالتحفيز المتوسط التردد. عندما تتجاوز درجة الحرارة 120 درجة، يتم إطلاق رله وتوقف التدفئة.
(6) من السهل تعيين معايير الاختبار. نطاق تعيين درجة الحرارة 0 ~ 125oC، نطاق تعيين الجهد المتردد
500 ~ 2200 فولت ، نطاق ضبط الجهد المتردد هو 0 ~ 500 فولت.
(7) تبني شاشة LCD كبيرة مع الضوء الخلفي والعرض الواضح. واجهة الإنسان والآلة ودية ، فقط اتبع إرشادات القائمة الصينية وأوامر الإدخال ، ويمكن للأداة اختبار تلقائيًا.وتخزين وطباعة نتائج الاختبار تلقائيًا.
(8) مع ساعة في الوقت الحقيقي، يمكن حفظ تاريخ الاختبار والوقت، وعرضه وطباعة مع نتائج الاختبار.
(9) وظيفة معايرة كوب الكترود الفارغ: قياس سعة وعامل خسارة كهربائية كوب الكترود الفارغ للحكم على ظروف تنظيف وتجميع كوب الكترود الفارغ.يتم حفظ بيانات المعايرة تلقائيًا لتسهيل الحسابات الدقيقة للرخصة النسبية ومقاومة التيار المباشر.
