| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | XHHV535-4T |

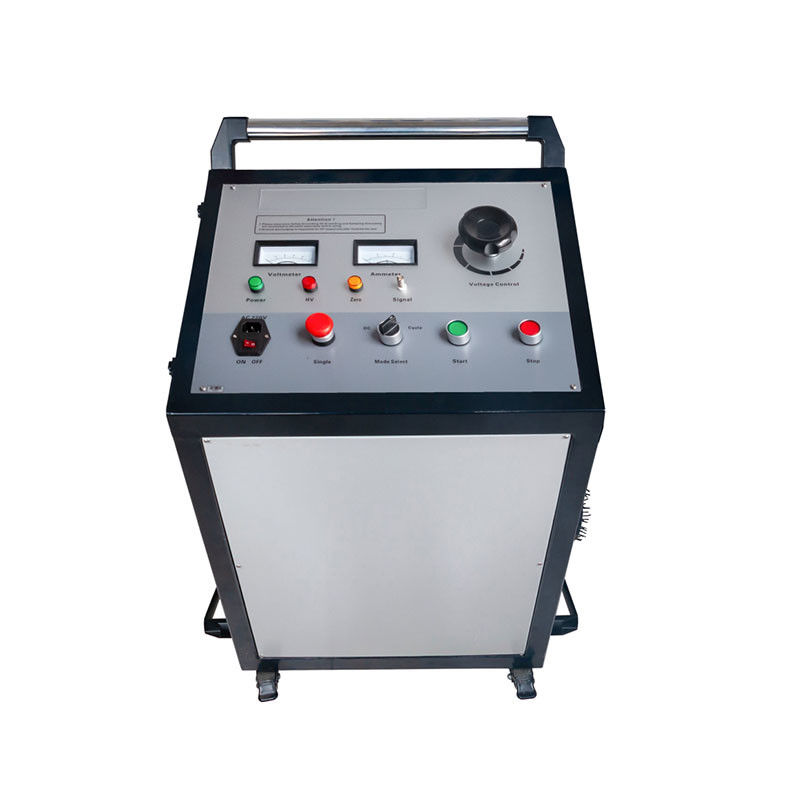

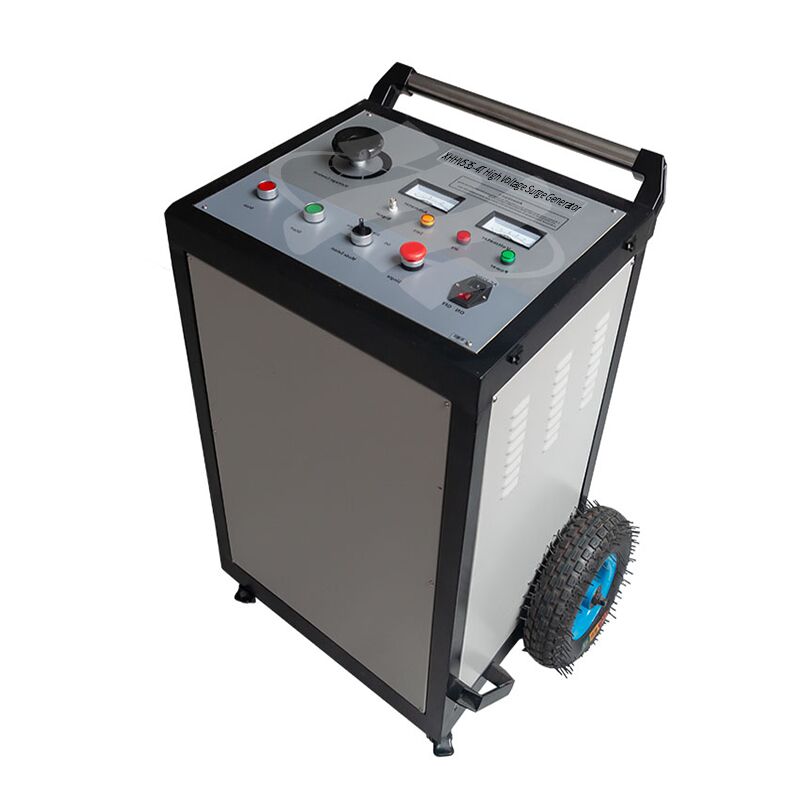

إن جهاز "XHHV535-4T" هو مولد surges عالي الجهد بتيار مستمر مثبت على عربة، يوفر طاقة تفريغ تبلغ "2450 جول" - وهي الأعلى في سلسلة XHHV535 - حتى 35 كيلوفولت لاختبار أعطال كابلات الطاقة تحت الأرض وتحليل جهد التحمل بالتيار المستمر. تم بناؤه حول "مكثف تخزين طاقة واحد بسعة 4 ميكروفاراد/35 كيلوفولت"، ويوفر أقصى طاقة للقوس الكهربائي لأعطال الكابلات الصعبة ذات المقاومة العالية في تصميم مبسط وفعال من حيث التكلفة بمكثف واحد.من خلال دمج مصدر جهد عالي بالتيار المستمر، ومكثف تخزين طاقة، وفجوة كروية للتفريغ، وجهاز تفريغ تلقائي، ووحدة مدمجة لأخذ عينات شكل الموجة للأعطال في "هيكل عربة متحركة" (119 كجم)، يتميز جهاز XHHV535-4T بثلاثة أوضاع تشغيل: اختبار جهد التحمل بالتيار المستمر، وتفريغ نبضة واحدة، وتفريغ دوري دوري مع "توقيت تلقائي للنبضات لمدة 7 ثوانٍ". يتيح مقبس اتصال خط مزدوج Q الحصول على شكل موجة متزامن مع محددات أعطال الكابلات أثناء اختبارات الوميض بالجهد العالي. يسمح التصميم الإنساني للعربة بالحركة السهلة داخل بيئات الورش والمختبرات.لماذا تختار XHHV535-4T؟أقصى طاقة، أقل تعقيدًايوفر جهاز XHHV535-4T أعلى طاقة تفريغ نبضة واحدة (2450 جول) في عائلة XHHV535 من خلال بنية مكثف واحد مثبتة. بالنسبة للمؤسسات التي تعطي الأولوية لـ "طاقة الوميض القصوى" على مرونة تبديل الجهد المتعدد، يقدم الطراز 4T قيمة استثنائية مع مكونات أقل، وتعقيد صيانة أقل، ونقطة سعر أكثر سهولة مقارنة بالطراز XHHV535-4TS ثلاثي السرعات. مثالي لـ "تطبيقات أعطال الكابلات ذات المقاومة العالية" حيث تكون طاقة التفريغ القصوى ضرورية لاختراق حواجز الأعطال.2450 جولأقصى طاقة surge
35 كيلوفولتجهد الخرج4 ميكروفارادتخطيط اللوحة الأمامية2 كيلوفولت أمبير
7 ثوانٍدورة النبض التلقائيالميزات الرئيسية2450 جول أقصى طاقة تفريغ- الأعلى في سلسلة XHHV535 للأعطال الصعبة ذات المقاومة العاليةثلاثة أوضاع تشغيل

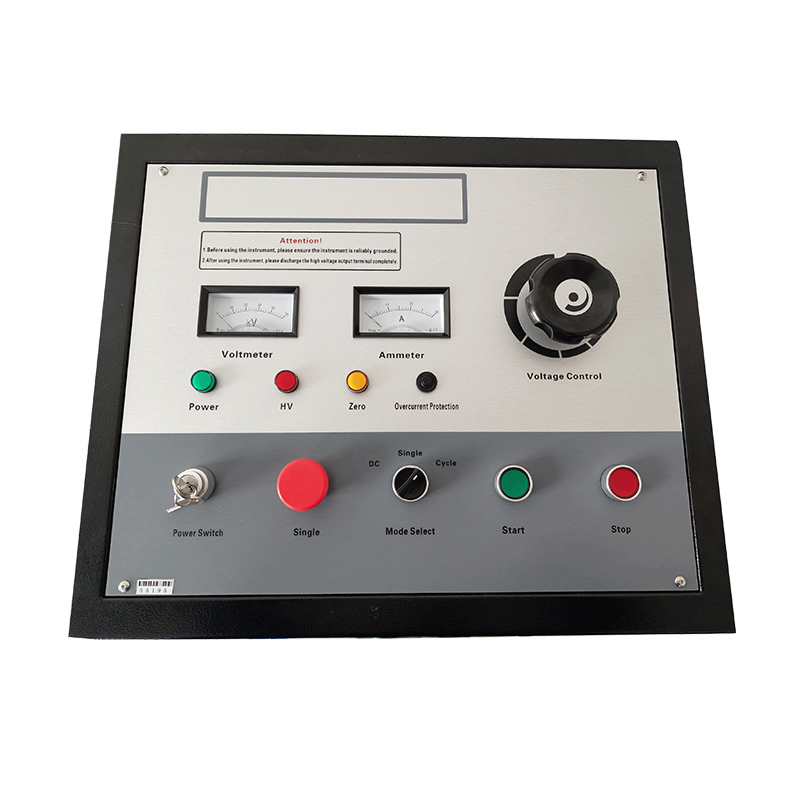

| محدد الوضع | جهد التحمل (DC)، نبضة واحدة، تفريغ دوري |
|---|---|
| زر البدء | يبدأ الجهد العالي في حالة الصفر؛ ضوء الجهد العالي مضاء؛ غير صفري = غير صالح |
| زر الإيقاف | يقطع خرج الجهد العالي؛ يفرغ تلقائيًا الجهد المتبقي على الجهاز والكابل |
| مقبض التحكم في الجهد | حالة الصفر = ضوء الصفر مضاء؛ بعد بدء الجهد العالي، قم بالدوران لزيادة الجهد |
| مقبس الإشارة | خط مزدوج Q إلى محدد أعطال الكابلات لأخذ عينات شكل موجة الوميض |
| المعلمات الفنية | جهد الخرج |
| 0-35 كيلوفولت (تعديل مستمر) | المكثف المدمج |
| 4 ميكروفاراد/35 كيلوفولت | طاقة التفريغ |
| 2450 جول | طاقة Surge |
| 2 كيلوفولت أمبير | وقت النبض التلقائي |
| ~7 ثوانٍ تلقائي (يتوفر تجاوز يدوي) | دقة الجهد |
| مستوى 2.5 | مقسم الجهد العالي |
| أوضاع التشغيل | تيار مستمر / نبضة واحدة / تفريغ دوري |
|---|---|
| حمايات السلامة | قفل البدء من الصفر، تفريغ تلقائي، تيار زائد، جهد زائد |
| أخذ عينات شكل الموجة | وحدة أخذ عينات الأعطال المدمجة + مقبس الاتصال |
| مصدر الطاقة | AC220V±10%، 50 هرتز±2 هرتز (ترددات أخرى قابلة للتخصيص) |
| درجة حرارة البيئة المحيطة | -20 إلى +50 درجة مئوية |
| التطبيقات المستهدفة | يخدم جهاز XHHV535-4T "ورش اختبار الكابلات"، و "مستودعات صيانة مرافق الطاقة"، و "فرق اختبار الكهرباء الصناعية"، و "مقدمي خدمات الاختبار الذين يراعون الميزانية" الذين يحتاجون إلى أقصى طاقة تفريغ نبضة واحدة لحل الأعطال ذات المقاومة العالية. توفر بنية المكثف الواحد "تكاليف صيانة أقل" وأداء تكلفة فائق مقارنة بالبدائل متعددة السرعات، مما يجعلها الخيار العملي للمؤسسات التي تختبر بشكل أساسي عند 35 كيلوفولت وما دون ذلك دون الحاجة إلى تبديل مكثف مستوى الجهد. للتطبيقات التي تتطلب اختيار مكثف متعدد المستويات، راجع XHHV535-4TS (3 سرعات). للاحتياجات المحمولة في الميدان، راجع XHHV535-2L (25 كجم) أو XHHV535-4Z (35 كجم). |
| أسئلة متكررة | س: كيف يعمل مولد surges الجهد العالي في اكتشاف أعطال الكابلات؟ |
| يقوم مولد surges بتفريغ نبضة عالية الطاقة في الكابل المعيب، مما يخلق قوسًا عالي الجهد متحكمًا فيه عند نقطة العطل. ينتج هذا القوس إشارة صوتية (صوت طقطقة عالٍ يمكن اكتشافه بواسطة ميكروفونات أرضية) ونبضة كهرومغناطيسية (يمكن اكتشافها بواسطة مستقبل استقرائي). من خلال الجمع بين أوقات وصول الإشارة الصوتية والكهرومغناطيسية، يمكن للمشغلين تحديد موقع العطل الدقيق بدقة - وهي تقنية تُعرف بالمزامنة الصوتية المغناطيسية. | س: ما هو نطاق الجهد الذي يجب أن أختاره لأنواع الكابلات المختلفة؟ |
| يتبع اختيار الجهد الجهد التشغيلي المقنن للكابل كدليل عام. بالنسبة للكابلات منخفضة الجهد (حتى 1 كيلوفولت)، استخدم نطاق 8 كيلوفولت أو 12 كيلوفولت. بالنسبة لكابلات التوزيع متوسطة الجهد (6-15 كيلوفولت)، فإن نطاق 16 كيلوفولت مناسب. بالنسبة لكابلات النقل عالية الجهد (35 كيلوفولت وما فوق)، استخدم نطاق 32 كيلوفولت. استشر دائمًا مواصفات الجهد الأقصى للاختبار من الشركة المصنعة للكابل وتأكد من الحفاظ على جميع خلوصات السلامة أثناء تشغيل الجهد العالي. | س: ما هي احتياطات السلامة التي يجب ملاحظتها أثناء تشغيل مولد surges؟ |
| يتطلب اختبار مولد surges الجهد العالي بروتوكولات سلامة صارمة. تحقق دائمًا من أن الكابل مفصول تمامًا عن الطاقة ومعزول عن جميع مصادر الطاقة قبل التوصيل. قم بإنشاء محيط أمان لا يقل عن 5 أمتار حول منطقة الاختبار مع لافتات تحذير. يجب على جميع الأفراد ارتداء معدات الوقاية الشخصية المناسبة بما في ذلك الملابس المقاومة للقوس، وقفازات العزل عالية الجهد، وأحذية العزل الكهربائي. توفر ميزات السلامة المدمجة - التفريغ التلقائي عند إيقاف التشغيل، والإيقاف الطارئ، وقفل الجهد الصفري - طبقات إضافية من الحماية ولكن لا ينبغي أن تحل محل إجراءات السلامة المناسبة أبدًا. | س: ما هي ميزة مستويات الطاقة المتعددة (الجول) في هذه الوحدة؟ |
| تخدم مستويات الطاقة المختلفة أغراض تشخيصية مختلفة. إعدادات الطاقة المنخفضة (على سبيل المثال، 864 جول - 1024 جول) مثالية للتأكيد الأولي للعطل وتحديد الأعطال ذات المقاومة العالية حيث يمكن للطاقة المفرطة أن تزيد من تلف الكابل. توفر الطاقة المتوسطة (1225 جول - 2048 جول) قوة إشارة صوتية مثالية لمعظم تحديد مواقع الأعطال الروتينية. الطاقة العالية (2450 جول+) مخصصة للكابلات الطويلة جدًا، وسيناريوهات الدفن العميق، أو الأعطال عالية المقاومة التي تتطلب توليد قوس أقوى لإنتاج توقيع صوتي قابل للاكتشاف. يسمح الاختيار ثلاثي المستويات للمشغلين بمطابقة خرج الطاقة مع ظروف الميدان. | س: ما هو الضمان والدعم المشمول مع مولد surges هذا؟ |
| ضمان قياسي لمدة 12 شهرًا ضد عيوب التصنيع مع دعم فني مدى الحياة. معتمد من CE و ISO 9001:2015. تتضمن كل وحدة مولد surges، وكابل خرج الجهد العالي، وكابل التأريض، وقضيب التفريغ، ودليل المستخدم، وعربة متينة بعجلات قفل للنقل الآمن. يتوفر التركيب في الموقع، والتشغيل، وتدريب سلامة المشغل عند الطلب. يتم تخزين قطع الغيار بما في ذلك فجوات التفريغ والمكثفات وصمامات الجهد العالي للاستبدال السريع. |
