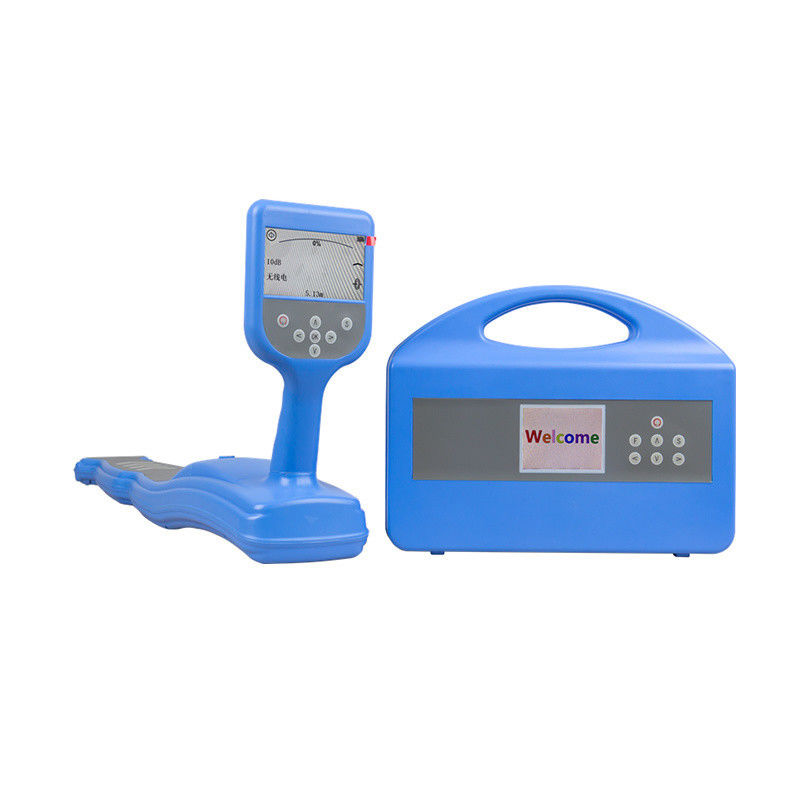

XHGX507C1 محرك تحديد موقع أنابيب الكابلاتهو نظام اكتشاف المرافق تحت الأرض المهنية التي تم تطويرها لمشغلي البنية التحتية البلدية وشبكات الطاقة الكهربائية والاتصالات والأنابيب.المجموعة الكاملة تجمع بين جهاز إرسال عالي الطاقة 15 واط (300 فولت أقصى مخرج مباشر، 9 مستويات قابلة للتعديل) ، جهاز استقبال دقيق مع قياس العمق في الوقت الحقيقي والتيار، عقدة التوصيل Φ125mm وعقدة تحديد مرنة Φ200mmعرض الاتجاه، قياس عمق الدفن (0 ′′ 20m) ، التعرف الذكي على ما يصل إلى 20 كابلًا، وتحديد أخطاء الأرضية الإطارية الاختيارية في صندوق أدوات متكامل واحد.
على عكس أجهزة تحديد المواقع التقليدية التي تتطلب رحلات متكررة بين جهاز الإرسال والمستقبليسمح XHGX507C1 للفنيين بتعديل مسبق لأكثر من 20 كابلًا في نهاية جهاز الإرسال (مرقمة L1L20)، ثم تحديدهم واحداً تلو الآخر في الطرف البعيد.والكابلات غير المستهدفة مع الصليب الأحمر.
| البند | المواصفات |
|---|---|
| الطاقة الخارجة | 15W أقصى، 9 مستويات قابلة للتعديل |
| الجهد الخارجي | 300 فولت أقصى (المخرج المباشر) |
| ترددات الإخراج | 640 هرتز، 1.28 هرتز، 2.56 هرتز، 3.20 هرتز، 4.09 هرتز، 8.19 هرتز، 10.2 هرتز، 32.7 هرتز، 65.6 هرتز، 81.9 هرتز، 197 هرتز |
| أنماط الإخراج | الاتصال المباشر ، طريقة الارتباط ، طريقة الاستقبال يحدد تلقائيًا بواسطة الملحقات المتصلة |
| مطابقة العائق | تطابق الحواجز في الوقت الفعلي وتحميلها بشكل تلقائي بالكامل |
| حماية الدوائر | الحماية من الحمل الزائد والانقطاع القصير |
| العرض | شاشة LCD ملونة ذات 5 بوصات |
| بطارية | 11بطارية فوسفات الحديد الليثيومية قابلة لإعادة الشحن ذات سعة عالية |
| شاحن | DC 11.1V 3A |
| الأبعاد / الوزن | حوالي 320 × 275 × 145 ملم / حوالي 3.85 كجم |
| واجهات الاتصال | منفذ USB ، منفذ DC ، منفذ الطيران ؛ كابل جهاز الإرسال 3m |
| الحجرة | تصميم صندوق أدوات خاص متكامل ، يتحمل ضغطًا يصل إلى 200 كجم تقريبًا ؛ مقاومة الضغط AC3700V / rms بين الجزء العلوي والسفلي من الصندوق |
| السلامة / EMC | IEC61010-1 (CAT III 300V ، CAT IV 150V ، درجة التلوث 2) ؛ IEC61326 (EMC) |
| البند | المواصفات |
|---|---|
| الوظائف | تعقب مسار خط الأنابيب (تتبع الموقع، عرض الاتجاه، قياس العمق، قياس التيار) ، تحديد الكابلات، اكتشاف العيب في الإطار (اختياري) |
| مدخل الإشارة | ملف استقبال مدمج، مشبك استقبال مرن، إطار A (اختياري) |
| تلقي الترددات | 14 قابلة للاختيار: 50 هرتز، 60 هرتز، 250 هرتز (سلبي) ؛ 640 هرتز، 1.28 هرتز، 2.56 هرتز، 3.20 هرتز، 4.09 هرتز، 8.19 هرتز، 10.2 هرتز، 32.7 هرتز، 65.6 هرتز، 81.9 هرتز، 197 هرتز (فعال) ؛ نطاقات الكشف السلبية للأوتار الراديوية المتاحة |
| أنماط الكشف | طريقة القمة العريضة والقمة الضيقة والوديان |
| أوضاع العرض | وضع تحديد الموقع الكلاسيكي، وضع التنقل السلكي، وضع قياس تشويه الإشارة |
| نطاق الكشف | الاتصال المباشر: 20km ؛ طريقة الارتباط: 10km ؛ طريقة الاستقبال: مناسبة للكابلات مدفونة تحت 2m |
| قياس العمق | 020m، عمق في الوقت الحقيقي وعرض التيار؛ دقة تحديد الموقع من المحور المركزي: ± 5٪ (عمق القبر 03m) ، -10٪ (عمق القبر 320m) |
| تعريف الكابل | تحديد الذكاء بالشفرة المرنة ؛ 1 ′′ 20 كابل قابلة للتعديل (L1 ′′ L20) ؛ معايير المرور: التيار ≥0.3mA ، 75٪ ′′ 135٪ من القيمة المعايرة ، مطابقة اتجاه التيار ؛ اتصال مباشر:مقاومة الحلقة 0Ω8kΩ (حوالي. 0 ≈ 20km) ؛ طريقة الارتباط: مقاومة الحلقة 0Ω ≈ 1kΩ (حوالي 0 ≈ 6km) |
| إشارة سليمة | نغمة FM التي تختلف مع قوة الإشارة |
| إشارة مكافحة التداخل | الأخضر: خالية من التداخلات / نتيجة موثوق بها ؛ الأحمر: التداخلات الشديدة / النتيجة غير موثوق بها |
| العرض | 4شاشة LCD الملونة ذات السعة 3 بوصات ، قابلة للقراءة تحت أشعة الشمس |
| بطارية | 8بطارية الليثيوم قابلة لإعادة الشحن ذات سعة عالية |
| الأبعاد / الوزن | حوالي 350 × 155 × 700 ملم / حوالي 2 كجم |
| واجهات الاتصال | منفذ USB من النوع C، منفذ الطيران |
| مقاومة الضغط | AC2000V/rms (بين الطرفين الأمامي والخلفي من الغلاف) |
| السلامة / EMC | IEC61010-1 CAT III 600V ، IEC61010-031 ، IEC61326 ، درجة التلوث 2 |
| البند | المواصفات |
|---|---|
| مشبك ربط جهاز الإرسال | الأبعاد 297 × 194 × 39mm؛ القطر الداخلي Φ125mm؛ الوزن حوالي 1.18kg |
| مشبك تعريف مرن | نوع لفائف مرنة ، قطر داخلي Φ200mm ؛ يمكن تخصيص قطرات أكبر عند الطلب |
| مسارات الاختبار | محرك اختبار أحمر 3m، محرك اختبار أسود 3m (مؤشر التمساح ذو النهاية المزدوجة) |
| بيئة العمل | -10 درجة مئوية إلى 40 درجة مئوية، أقل من 80٪ RH |
| بيئة التخزين | -10°C إلى 50°C، ≤95%RH، لا توتر |
| شحن البطارية | جهاز الإرسال: حوالي 5~6 ساعة من انخفاض الجهد (حالة إيقاف التشغيل) ؛ جهاز الاستقبال: حوالي 3~4 ساعة؛ 300~500 دورة شحن / تفريغ؛ شحن مرة واحدة كل 3 أشهر عند التوقف |
| الصناعة | استخدام نموذجي |
|---|---|
| خدمات الطاقة الكهربائية | تتبع مسار كابلات الطاقة، تحديد الكابلات الحية/الميتة، التحقق من الحفر المسبق والتحقق من الخطأ المسبق، تحديد موقع خطأ الغطاء |
| البنية التحتية البلدية | رسم خرائط أنابيب المياه والغاز والتدفئة تحت الأرض وتعدادها |
| صيانة خطوط الأنابيب | دورية روتينية، منع الأضرار، تحديد أضرار العزل |
| البناء والهندسة المدنية | تحديد موقع المرافق قبل الحفر لمنع ضربات الكابلات |
| الاتصالات | تتبع مسار كابلات الألياف الضوئية والنحاس في القنوات المشتركة |

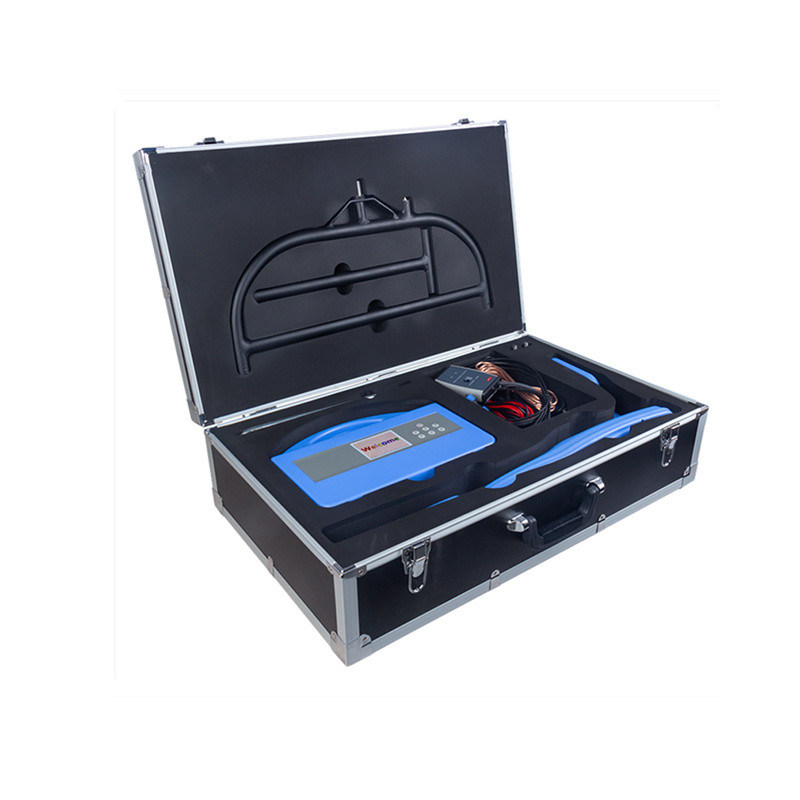

| لا، لا، لا | البند | كمية |
|---|---|---|
| 1 | المستقبل | وحدة واحدة |
| 2 | جهاز إرسال | وحدة واحدة |
| 3 | خط إشارة مباشر | 1 |
| 4 | عقدة ربط جهاز الإرسال | 1 |
| 5 | تلقي مشبك مرن | 1 |
| 6 | خيط اختبار مقطوعة التمساح مزدوجة النهاية | 1 |
| 7 | شاحن جهاز الإرسال | 1 |
| 8 | شاحن المستقبل | 1 |
| 9 | الإطار A | 1 |
| 10 | كابلات الاتصال ذات الإطار A | 1 |
| 11 | إبرة التربة | 1 |
| 12 | كابل USB | 1 |
| 13 | مفاتيح العقدة | 1 |
س: ماذا يمكن أن يفعل XHGX507C1؟
وهو يجمع بين تتبع طريق الكابلات / الأنابيب تحت الأرض مع عرض الاتجاه، عمق في الوقت الحقيقي (0 ′′ 20m وقياس التيار، تحديد الكابلات لما يصل إلى 20 كابل،وموقع خطأ الترسيم في الإطار A الاختياري، مما يلغي الحاجة إلى أدوات متعددة في الموقع.
س: ما المدى والعمق الذي يمكنه اكتشافه؟
الاتصال المباشر يصل عموماً إلى أطوال الكابلات من 20 كم و طريقة الارتباط من 10 كم ، اعتماداً على مقاومة الأرضية ومقاومة الكابل وعمق الدفن.قياس العمق في الوقت الحقيقي يغطي 0 ̊20m؛ للحصول على نتائج أعلى موثوقية، يمكن استخدام طريقة الوادي 45 درجة أو 80% من الطرق اليدوية للقمم العريضة.
س: كيف يعمل التعرف على 20 كابل؟
معايرة كل كابل هدفي (L1L20) في نهاية جهاز الإرسال مسبقاً. في الطرف البعيد ، قم بتثبيت الكابل بالشفرة المرنة: إذا كان تيار الكشف ≥ 0.3mA ،تقع ضمن نطاق 75٪ إلى 135٪ من القيمة المعايرة، ويتطابق الاتجاه الحالي ، يظهر المستقبل علامة خضراء مع صوت صوتي يتم تأكيد الكابل. تشير الكابلات الأخرى إلى صليب أحمر.
س: هل يمكن استخدامه على كابلات كهربائية؟
نعم، في حالة الكابلات المزودة بالكهرباء، استخدم مشبك الارتباط (لا يلزم الاتصال الكهربائي؛ يجب أن تكون كلا طرفي الغلاف متأصلاً جيداً) أو طريقة حقن الأسلاك المحايدة/الأرضية أو الغلاف.التي يجب أن يتم تنفيذها من قبل عمال الطاقة المؤهلينيجب استخدام مخرجات الاتصال المباشر فقط على الكابلات المقطوعة من الطاقة التي تم التأكد من أنها آمنة.
س: أي تردد يجب أن أختار؟
يغطى التيار الافتراضي 3.20 كيلو هرتز معظم الوظائف. استخدم الترددات المنخفضة (640 هرتز) لتتبع المسافات الطويلة (أكثر من 2 3 كم) ، والترددات المتوسطة والعالية حوالي 8.19 كيلو هرتز لتتبع خطوط الأنابيب العامة ،و الترددات العالية (32.7kHz 197kHz) لخطوط الأنابيب عالية المقاومة مثل أنابيب الحديد الزهري المطلي. في وضع الاستقبال ، يخرج جهاز الإرسال 32.7kHz أو 81.9kHz أو 197kHz.
س: هل يمكنه تحديد أماكن أخطاء خطوط الأنابيب؟
مع الإطار الاختياري "أ" متصل، يتحول جهاز الاستقبال إلى وضع اكتشاف الأخطاء تلقائيًا ويستخدم طريقة الجهد المرحلي عند 640 هرتز 3.20 كيلو هرتز لتحديد ضرر العزل للأنابيب المعزولة،أخطاء الترسانة في كابلات الجهد المنخفض غير المدرعة وفشل الغطاء في كابلات الجهد العالي.
اتصل بنا اليوم للحصول على اقتباس أو استشارة فنية على XHGX507C1 محرك تحديد المواقع.
