| مكان المنشأ: | شيان ، شنشي ، الصين |
| اسم العلامة التجارية: | XZH Test |
| إصدار الشهادات: | CE, ISO |
| رقم الموديل: | XHGX507C1 |

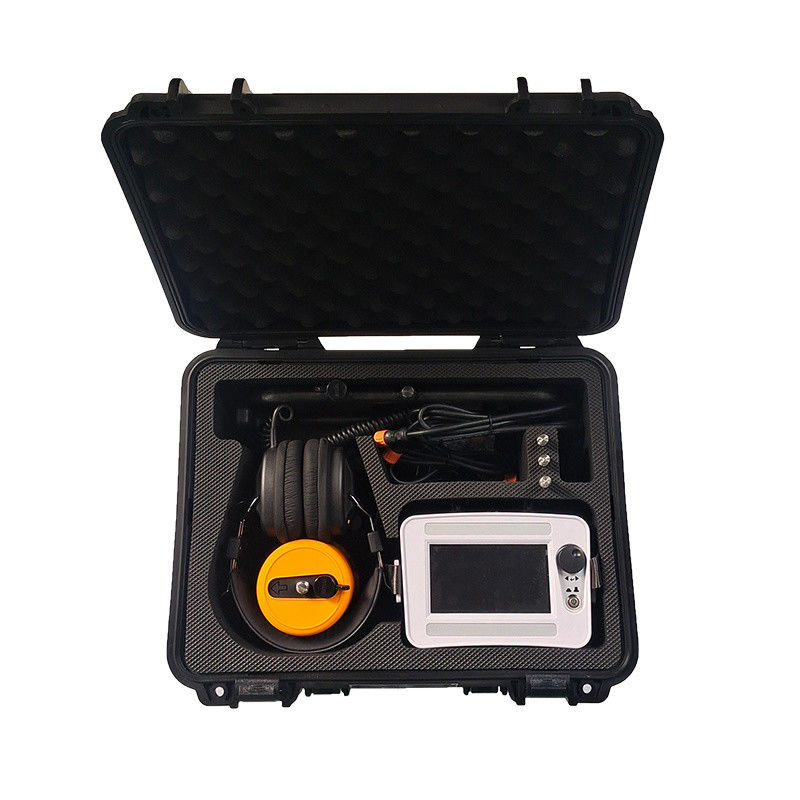

جهاز XHGX507C1 هو جهاز شامل لتحديد مسار الكابلات والأنابيب، ولحصر خطوط الأنابيب، وقياس عمق الأنابيب المعدنية والكابلات تحت الأرض في بيئة غير حفرية. يجمع النظام بين جهاز إرسال، ومشبك تيار إرسال، وجهاز استقبال، ومشبك تيار مرن للاستقبال، ويستخدم تقنيات ترشيح متعددة لتحديد الكابلات والأنابيب بدقة، وقياس العمق، وتحديد كابل مستهدف من بين العديد من الكابلات - مما يجعله أداة أساسية لوحدات صيانة خطوط الأنابيب والإنشاءات البلدية.
| المعلمة | المواصفات |
|---|---|
| الموديل | XHGX507C1 |
| الوظيفة | تحديد مسار خطوط الأنابيب / الكابلات، تحديد الكابلات، قياس العمق والتيار، تحديد أعطال الإطار A (اختياري) |
| ترددات الكشف النشط | 640 هرتز، 1.28 كيلو هرتز، 2.56 كيلو هرتز، 3.20 كيلو هرتز، 4.09 كيلو هرتز، 8.19 كيلو هرتز، 10.2 كيلو هرتز، 32.7 كيلو هرتز، 65.6 كيلو هرتز، 81.9 كيلو هرتز، 197 كيلو هرتز (11 إجماليًا) |
| الترددات السلبية | ترددات الطاقة 50 هرتز، 60 هرتز، 250 هرتز؛ ترددات الراديو 32.7 / 65.6 / 81.9 / 197 كيلو هرتز |
| نطاق الكشف (مباشر) | 0 - 20 كم |
| نطاق الكشف (اقتران) | 0 - 10 كم |
| العمق المقاس | 0 - 20 متر (دقة ± 5٪ للأعماق من 0-3 متر، -10٪ للأعماق من 3-20 متر) |
| طاقة المستقبل | بطارية ليثيوم قابلة لإعادة الشحن عالية السعة 8.4 فولت 5200 مللي أمبير في الساعة |
| شاشة المستقبل | شاشة ملونة LCD تعمل باللمس سعوية مقاس 4.3 بوصة، مرئية في ضوء الشمس |
| مشبك المستقبل المرن | ملف Rogowski، قطر داخلي φ200 مم |
| طاقة جهاز الإرسال | بطارية ليثيوم فوسفات حديد قابلة لإعادة الشحن عالية السعة 11.1 فولت |
| طاقة الخرج | 15 واط كحد أقصى، 9 مستويات قابلة للتعديل |
| جهد الخرج المباشر | 300 فولت كحد أقصى، مع حماية من الحمل الزائد وقصر الدائرة |
| أوضاع الخرج | طريقة التوصيل المباشر، طريقة الاقتران، طريقة الحث |
| شاشة جهاز الإرسال | شاشة ملونة LCD تعمل باللمس سعوية مقاس 5 بوصة |
| تحديد الكابلات | يمكن معايرة ما بين 1 إلى 20 كابلًا مسبقًا في جهاز الإرسال |
| درجة حرارة / رطوبة العمل | -10 درجة مئوية إلى 40 درجة مئوية؛ أقل من 80٪ رطوبة نسبية |
| معايير السلامة | IEC61010-1 CAT III 600V / CAT IV 150V، IEC61010-031، IEC61326، درجة التلوث 2 |
يتم توصيل خط خرج جهاز الإرسال مباشرة بخط الأنابيب المعدني أو الكابل، مما يوفر أقصى تيار انبعاث، وعندما تسمح الظروف بذلك، أطول نطاق كشف يصل إلى 20 كم. الأفضل لخطوط الأنابيب والكابلات غير النشطة ذات نقطة اتصال يمكن الوصول إليها.
طريقة الاقتران (المشبك)يقوم مشبك إرسال بإدخال الإشارة في الكابل المستهدف دون مقاطعته، لذلك لا يلزم إجراء أي عملية على كابل حي. مثالي لتحديد مسار الكابلات الحية وتحديدها، مع نطاق نموذجي يصل إلى 10 كم.
طريقة الحثيشع جهاز الإرسال إشارة إلى الأرض وإلى الموصلات القريبة، وهو الأفضل للكابلات المدفونة على عمق أقل من 2 متر أو عندما لا تتوفر نقطة اتصال أو وصول للمشبك.
يتوفر الإصدار الإنجليزي بالكامل، يرجى الاتصال بنا لمزيد من الصور ودليل التشغيل الكامل.
