جهاز تحديد أعطال الكابلات المسبق | جهاز اختبار أعطال الكابلات TDR بشاشة لمس 10.1 بوصة | XHGG502A

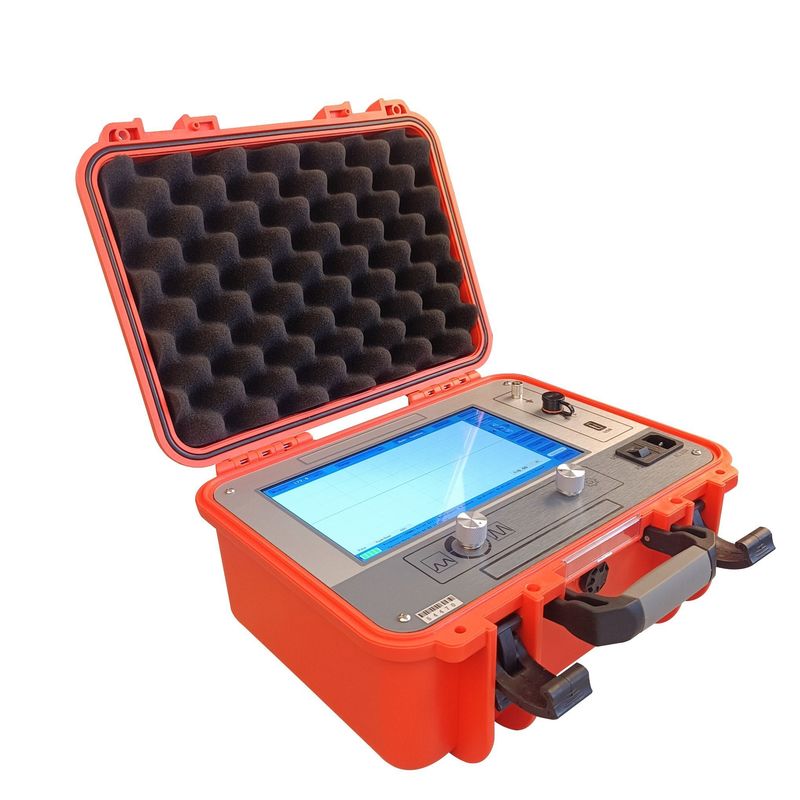

يعتمد جهاز اختبار أعطال الكابلات XHGG502A على كمبيوتر متكامل بشاشة لمس صناعية بحجم 10.1 بوصة مع واجهة برمجيات تشغيل بسيطة، مما يتيح اختبارًا تفاعليًا بين الإنسان والآلة. يستخدم تصميم دوائر متكاملة صناعية ونظام تشغيل مدمج لتحقيق تصفية الإشارات، والاستحواذ، ومعالجة البيانات، وعرض الرسوم البيانية، وتحليل الرسوم البيانية، وإكمال قياس سرعة الكابل، واختبار طول الكابل، واختبار مسافة عطل الكابل، واختبار المقاومة.
جهاز اختبار أعطال الكابلات هذا هو أداة خاصة لقياس وتحليل حالة ومسافة أعطال كابلات الطاقة. وهو مناسب لأعطال المقاومة المنخفضة، والدوائر القصيرة، والدوائر المفتوحة، والانقطاعات في كابلات الطاقة، وكابلات التردد العالي المحورية، وكابلات إضاءة الشوارع، والأسلاك المدفونة من مختلف المواد والمقاطع العرضية والوسائط، بالإضافة إلى أعطال التسرب عالية المقاومة وأعطال الوميض عالية المقاومة.
وضع العمل: TDR (نبضة جهد منخفض)، ICE (تيار الاندفاع)، ARM (طريقة انعكاس القوس) مع مقرن مهيأ.
التطبيقات والجمهور المستهدف:مصمم لأقسام إمدادات الطاقة الجرّارة للسكك الحديدية والمترو، وفرق الصيانة الكهربائية في مصانع التعدين والبتروكيماويات، ووحدات الإصلاح الطارئ والتشغيل لشبكات الطاقة، وفرق صيانة البنية التحتية للمرافق البلدية لتحديد أعطال المقاومة المنخفضة، والدوائر المفتوحة، والانقطاعات، والتسرب عالي المقاومة، والوميض في الكابلات متوسطة وعالية الجهد حتى 120 كم.
ميزات المنتج
- شاشة لمس TFT ملونة صناعية بحجم 10.1 بوصة مع نظام مدمج بسيط ومستقر؛
- وظائف اختبار سرعة موجة الكابل، واختبار طول الكابل، واختبار مسافة العطل؛
- أخذ عينات مستمر تلقائي بالكامل، والتقاط موجة في الوقت الفعلي، دقيق وفي الوقت المناسب؛
- ضبط تلقائي لنطاق الاختبار وتحليل تلقائي للموجة لعرض مسافة الاختبار؛
- وضعان تشغيل: اللمس والأزرار المشفرة، بسيطة وسريعة وموثوقة؛
- مجهز بتقنيات اختبار طريقة النبضة ذات الجهد المنخفض، وطريقة الوميض ذات الجهد العالي، وطريقة النبضات المتعددة (8 مرات)، وعرض موجة سلس وسهل التفسير؛
- عند استخدام طريقة النبضات المتعددة، يتم استخدامها مع مقرن النبضات لعرض 8 مجموعات من موجات الجهد العالي والمنخفض لسهولة المقارنة؛
- تخزين هائل لموجات الاختبار: يمكن تخزين الموجات التي تم اختبارها في الموقع واسترجاعها للتحليل؛
- إضاءة خلفية LED فائقة السطوع بقوة 280 شمعة/م² ودقة 1024*600، مناسبة لبيئات ضوء الشمس المباشر؛
- بطارية ليثيوم مدمجة عالية السعة مع شحن سريع، تتيح الاختبار في البيئات التي لا تتوفر فيها الطاقة؛
- يعتمد هيكلًا واقيًا لا يقل عن IP54.
المواصفات الفنية
| المعلمة |
المواصفات |
| تردد أخذ العينات |
1 ميجاهرتز ~ 400 ميجاهرتز |
| سعة نبضة الجهد المنخفض |
300 فولت ± 15% |
| نطاق القياس |
≥ 120 كم |
| نطاق الاختبار |
100 متر / 300 متر / 500 متر / 1 كم / 3 كم / 5 كم / 10 كم / 25 كم / 50 كم / 100 كم |
| عرض النبضة |
0.1 ميكرو ثانية / 0.30 ميكرو ثانية / 0.60 ميكرو ثانية / 1.20 ميكرو ثانية / 2.4 ميكرو ثانية / 5.0 ميكرو ثانية / 7.5 ميكرو ثانية / 10 ميكرو ثانية |
| الحد الأدنى للدقة |
0.07 متر |
| منطقة الاختبار العمياء |
≤ 10 متر |
| خطأ القياس |
≤ ± (0.5% × L + 1 متر)، L هو طول الكابل |
| وضع إمداد الطاقة |
شحن تيار متردد 110 فولت ~ 240 فولت، 50 هرتز / 60 هرتز؛ حزمة بطارية ليثيوم مدمجة 11.1 فولت، وقت الشحن حوالي ساعتين، وقت العمل أكثر من 5 ساعات |
| جهد تحمل مقرن النبضات |
تيار مستمر 35 كيلو فولت |
| الحجم والوزن |
جهاز اختبار أعطال الكابلات L358 مم × W284 مم × H168 مم - 5 كجم؛ مقرن النبضات L430 مم × W380 مم × H220 مم - 10 كجم |
| ظروف العمل |
درجة الحرارة -20 درجة مئوية ~ +65 درجة مئوية، الرطوبة النسبية 90%، الضغط الجوي 750 ± 30 ملم زئبق |
مبدأ العمل وطرق الاختبار
بناءً على مبدأ الموجة المنتقلة، يطبق XHGG502A إشارات نبضية على الكابل قيد الاختبار ويلتقط الصدى المنعكس عند نقطة العطل حيث تتغير المعاوقة المميزة، محولًا وقت الانعكاس إلى مسافة عطل دقيقة. تم دمج أربع طرق اختبار لتغطية الأعطال من المقاومة المنخفضة إلى أعطال الوميض عالية المقاومة:
| طريقة الاختبار |
مبدأ العمل |
التطبيقات النموذجية |
| طريقة الموجة المنتقلة |
تطبق إشارات نبضية وتلتقط الصدى عند نقاط تغير المعاوقة، محولة وقت الانعكاس إلى مسافة عطل. |
مبدأ القياس الأساسي الذي يغطي جميع أنواع أعطال الكابلات |
| طريقة النبضة ذات الجهد المنخفض |
تحقن نبضات جهد منخفض 300 فولت وتحلل الموجات المنعكسة لقياس طول الكابل وسرعة الموجة ومسافة العطل. |
أعطال الدوائر المفتوحة، والمقاومة المنخفضة، والدوائر القصيرة، والانقطاعات |
| طريقة الوميض ذات الجهد العالي |
مصدر جهد عالي تيار مستمر يشعل تفريغ الوميض عند نقطة العطل؛ يلتقط المأخذ العينة الإشارة المنعكسة لحساب المسافة. |
أعطال التسرب عالية المقاومة وأعطال الوميض |
| طريقة النبضات المتعددة (8 مرات) |
يوجه مقرن النبضات نبضات جهد عالي لحظية إلى الطور المعيب ويطيل مدة القوس، ويعرض 8 مجموعات من موجات الجهد العالي والمنخفض للمقارنة. |
أعطال الوميض عالية المقاومة في الكابلات الطويلة حتى 120 كم |
سيناريوهات التطبيق
| سيناريو التطبيق |
التطبيقات النموذجية |
| صيانة وتشغيل كابلات نقل الجهد العالي |
تحديد أعطال الوميض والتسرب عالي المقاومة في كابلات النقل الطويلة 66 كيلو فولت وما فوق باستخدام طريقة النبضات المتعددة |
| محطات الطاقة الحرارية والمائية |
اختبار كابلات الطاقة المساعدة والمخرجة للمحطات لتقليل وقت الانقطاع القسري |
| مزارع الرياح والطاقة الشمسية |
تحديد أعطال كابلات التغذية والتجميع الطويلة عبر تضاريس واسعة ويصعب الوصول إليها |
| المجمعات الصناعية الكبيرة |
اختبار كابلات توزيع الجهد المتوسط التي تغذي مناطق المصانع دون تعطيل خطوط الإنتاج |
قائمة التعبئة
| العنصر |
الكمية |
| جهاز اختبار أعطال الكابلات |
1 وحدة |

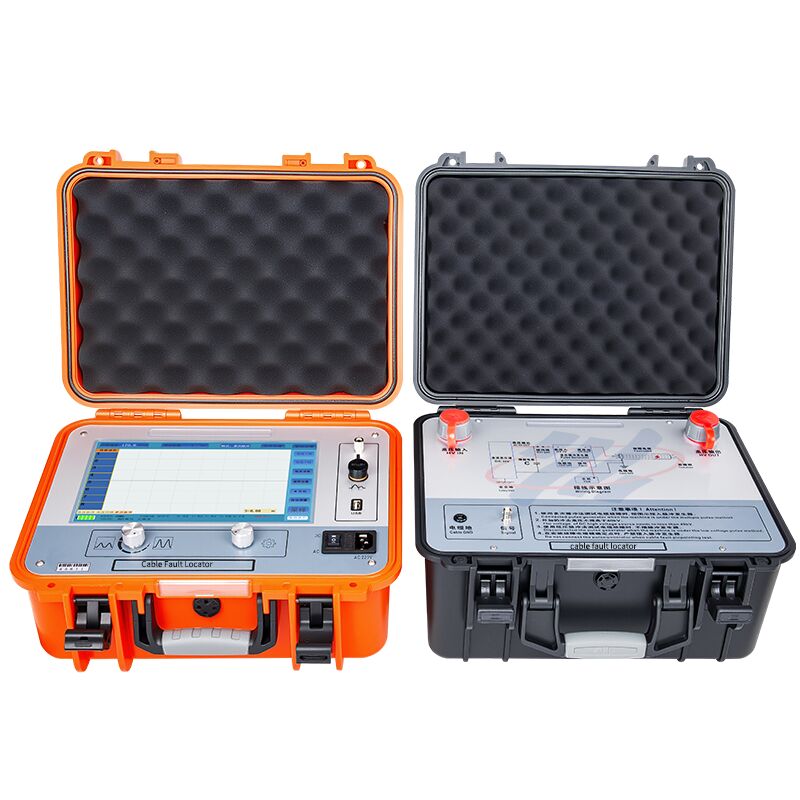

| مقرن النبضات (المضيف) |
1 وحدة |
| كابل الطاقة |
1 قطعة |
| خط Q أحادي (خط الإخراج) |
1 قطعة |
| خط Q مزدوج (خط الإدخال) |
1 قطعة |
| صندوق أخذ العينات |
1 قطعة |
| سلك تأريض شفاف |
1 قطعة |
| خطوط الجهد العالي لمقرن A / B |
1 قطعة لكل منهما |
| كابل اتصال USB |
1 قطعة |
يوفر هذا الجهاز لمهندسي الطاقة حلاً موثوقًا وشاملاً لتقييم حالة كابلات الطاقة وتحديد أعطالها المسبق، مما يساعد على تقليل وقت الانقطاع من خلال قياس مسافة العطل بسرعة ودقة.
الأسئلة الشائعة
س 1: لمن تم تصميم جهاز تحديد أعطال الكابلات المسبق هذا؟
تم تصميمه لأقسام إمدادات الطاقة الجرّارة للسكك الحديدية والمترو، وفرق الصيانة الكهربائية في مصانع التعدين والبتروكيماويات، ووحدات الإصلاح الطارئ والتشغيل لشبكات الطاقة، وفرق صيانة البنية التحتية للمرافق البلدية لتحديد أعطال المقاومة المنخفضة، والدوائر المفتوحة، والانقطاعات، والتسرب عالي المقاومة، والوميض في الكابلات متوسطة وعالية الجهد حتى 120 كم.
س 2: ما هي أنواع أعطال الكابلات التي يمكن لجهاز XHGG502A اختبارها؟
يقوم باختبار أعطال المقاومة المنخفضة، والدوائر القصيرة، والدوائر المفتوحة، والانقطاعات في كابلات الطاقة، وكابلات التردد العالي المحورية، وكابلات إضاءة الشوارع، والأسلاك المدفونة من مختلف المواد والمقاطع العرضية والوسائط، بالإضافة إلى أعطال التسرب عالية المقاومة وأعطال الوميض عالية المقاومة.
س 3: ما هي طرق الاختبار التي يدعمها جهاز XHGG502A؟
يدعم طريقة النبضة ذات الجهد المنخفض، وطريقة الوميض ذات الجهد العالي، وطريقة النبضات المتعددة (8 مرات) مع مقرن النبضات، وكلها تعتمد على مبدأ الموجة المنتقلة، مع ضبط تلقائي لنطاق الاختبار، وتحليل تلقائي للموجة، وعرض مباشر للمسافة.
س 4: ما هي المواصفات الفنية الرئيسية لجهاز XHGG502A؟
يتميز بتردد أخذ عينات 1 ميجاهرتز ~ 400 ميجاهرتز، وسعة نبضة جهد منخفض 300 فولت ± 15%، ونطاق قياس ≥ 120 كم، ودقة دنيا 0.07 متر، ومنطقة اختبار عمياء ≤ 10 متر، وخطأ قياس ≤ ± (0.5% × L + 1 متر)، وشاشة لمس TFT ملونة بحجم 10.1 بوصة، ومقرن نبضات يتحمل جهد تيار مستمر 35 كيلو فولت.
س 5: ما هي المعايير التي يلتزم بها وماذا يشمل التسليم؟
تفي مجموعة الأجهزة بمتطلبات المعايير DL/T 849.1 و JJF1042. يشمل التسليم المضيف لجهاز اختبار أعطال الكابلات، ومقرن النبضات، وكابل الطاقة، وخط Q أحادي، وخط Q مزدوج، وصندوق أخذ العينات، وسلك تأريض شفاف، وخطوط الجهد العالي لمقرن A و B، وكابل اتصال USB. الجهاز مغطى بضمان لمدة عام واحد مع صيانة وخدمات فنية مدى الحياة.
