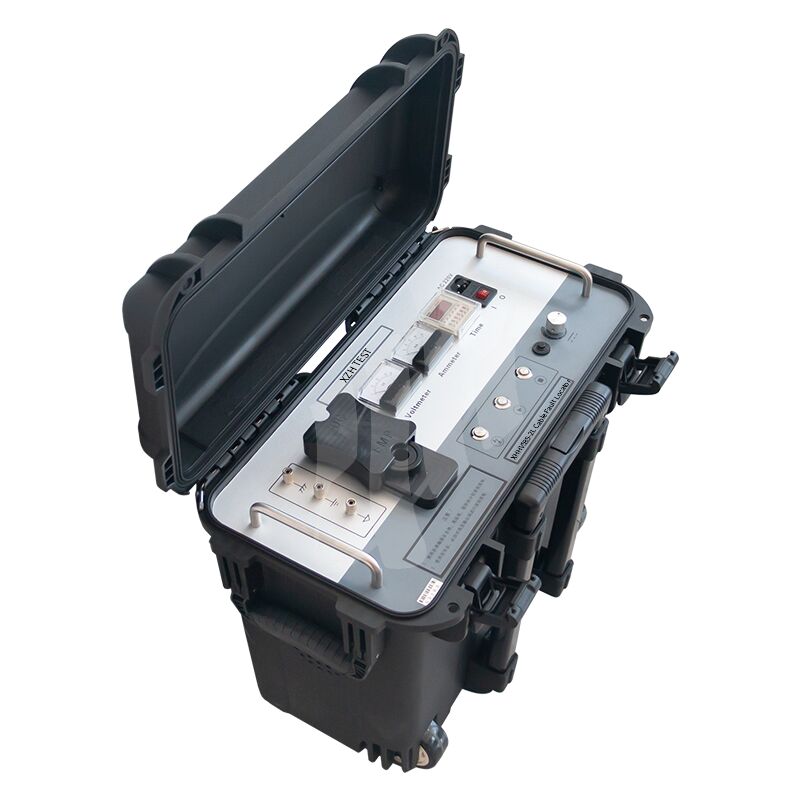

XHHV535-2L مولد صدمات تيار مستمر بجهد 35 كيلو فولت، 1000 جول لتحديد موقع أعطال الكابلات الأرضية
يجمع مولد الصدمات عالي الجهد XHHV535-2L بين مصدر جهد عالي التيار المستمر، ومكثف تخزين الطاقة، وجهاز تفريغ الكرة، وجهاز تفريغ تلقائي، وهو أداة تجريبية متطورة من نوع العربة.
يعمل الجهاز على حل مشاكل الراحة وقابلية النقل والسلامة والموثوقية للأجهزة التجريبية التقليدية بشكل كامل. يستخدم مولد النبضات عالي الجهد مكونات إلكترونية عالية الجهد خاصة عالية الدقة وعالية الاستقرار وتقنية الجهد العالي عالي التردد، مما يجعل الجهاز بأكمله بسيطًا في الهيكل.
من أجل الحفاظ على العادة الأصلية للأشخاص في استخدام المحولات وصناديق التشغيل لتوليد جهد عالي التيار المستمر، يعتمد مولد النبضات هذا وضع تشغيل مصمم بشكل إنساني ويدمج تصميم دائرة دقيقة وموثوقة. إنه آمن وموثوق وبديهي. حقًا تحقيق تأثير عدم التضرر من التأثير، ولديه أيضًا وظائف التأثير الزمني التلقائي، والتأثير اليدوي، ومقاومة الضغط. إنه حاليًا معدات الجهد العالي ذات التأثير التيار المستمر من نوع العربة الأكثر سهولة في الاستخدام في الصين.
★ مع وظيفة الحماية التلقائية من التيار الزائد والجهد الزائد وارتفاع درجة الحرارة؛
★ مع وظيفة تحمل الجهد المستمر، وظيفة تفريغ الصدمات؛
★ خرج نبضات الجهد العالي موحد وقابل للتحكم؛
★ وظيفة حماية قصيرة الدائرة الفائقة، والتي يمكن أن تجعل خرج الجهد العالي قصير الدائرة مباشرة إلى الأرض؛
★ يحتوي على شاشة عرض بمقياس مؤشر مزدوج من المستوى 1.5 للتيار والجهد، وهو بديهي وواضح، وعملية تفريغ الصدمات واضحة في لمحة؛
★ قياس الجهد على جانب الجهد العالي، في الوقت الفعلي والدقيق؛
★ مع حماية بدء التشغيل الصفري، ووظيفة إخراج مقياس الجهد الصفري، آمن وموثوق؛
★ تصميم قياس الجهد العالي الفريد، في الحالة المتوقفة، يمكن لمقياس الفولتميتر أن يشير إلى جهد المكثف في الوقت الفعلي؛
★ يمكن ضبط وقت التفريغ بشكل تعسفي ضمن فاصل زمني مناسب؛
★ مع وظيفة التوقف في حالات الطوارئ، في حالة الطوارئ، قم بقطع خرج الجهد العالي على وجه السرعة.
| XHHV535-2L |
مولد صدمات عالي الجهد 35 كيلو فولت محمول مع وظيفة اختبار تحمل الجهد المستمر |
| جهد الصدمة العالي: |
0~32 كيلو فولت قابل للتعديل |
| الضغط الجزئي عالي الجهد |
دقة الجهد 2.5 |
| مكثف مدمج |
2μF |
| طاقة التفريغ |
0-1024J |
| قطبية جهد الخرج |
قطبية سالبة |
| طاقة الصدمة |
400 واط |
| حماية من التيار الزائد |
8mA (أكثر من 3 ثوان) |
| طاقة العمل |
تيار متردد 220 فولت ± 10%، 50 هرتز ± 2 هرتز (60 هرتز) |
| قطبية جهد الخرج |
قطبية سالبة |
| حماية من درجة الحرارة الزائدة |
65ºC |
| الوزن |
<30 كجم |
| درجة الحرارة المحيطة |
-20~+50ºC |
| الحجم |
540L×300W×450H مم |

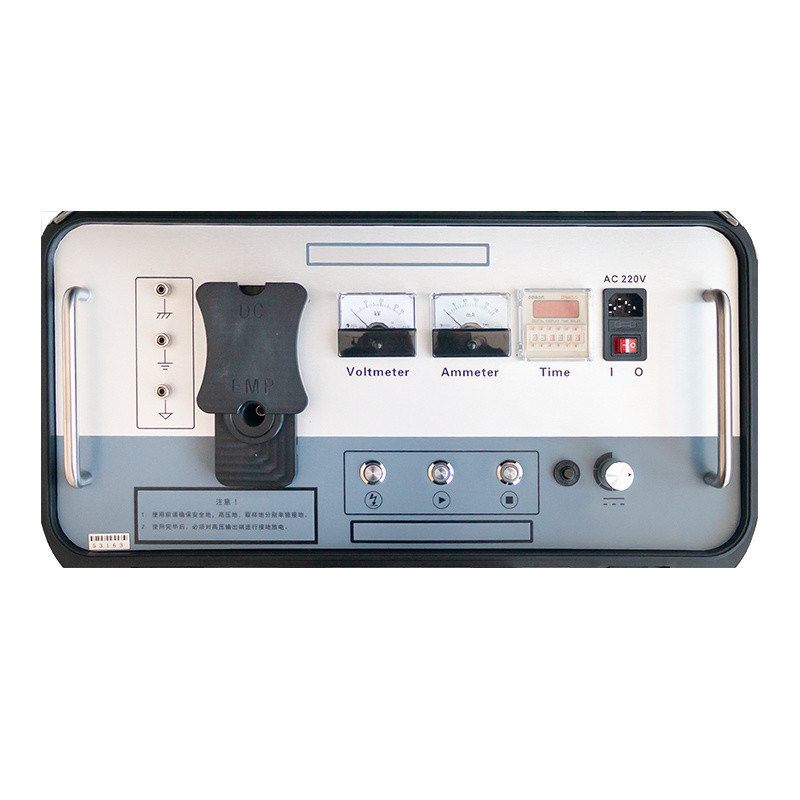

وصف وظيفة اللوحة
1. الأرضي الآمن: يجب توصيل أرضية هيكل الجهاز بشكل موثوق بالأرض لمنع كهربة هيكل الجهاز أو تعرض الأشخاص للصدمات الكهربائية.
2. أرضي الجهد العالي: يُعرف أيضًا باسم الذيل عالي الجهد، يجب تأريضه بشكل موثوق لمنع تسرب الجهد العالي والتفريغ. قد يؤدي التلامس الضعيف إلى الفشل في زيادة الجهد، وتلف الانهيار عالي الجهد للمكونات الداخلية للجهاز، وحوادث السلامة الناجمة عن التسرب الداخلي أو تفريغ الجهاز.
3. مكان أخذ العينات: الطرف السالب لمكثف تخزين طاقة النبضات لديه جهد عالٍ ويجب تأريضه بشكل موثوق. يتم استخدامه لأخذ العينات عند أخذ عينات من الموجة في حالة الوميض عالي الجهد لمختبر أعطال الكابلات. (لا يزال أخذ العينات بدون وميض عالي الجهد يتطلب تأريضًا موثوقًا).
4. زر التفريغ: اضغط على هذا الزر للاتصال بفجوة الكرة، وقم بالتفريغ يدويًا. (لا يمكن أن تتجاوز مدة كل ضغطة مفتاح واحدة).
5.زر بدء التشغيل عالي الجهد: عندما يضيء ضوء زر البدء، فهذا يعني أن خرج الجهد في الحالة الصفرية. عندما يضيء الضوء، يكون زر البدء صالحًا. إذا لم يضيء ضوء زر البدء بعد تشغيل مفتاح الطاقة، فقم بتحويل مقبض ضبط الجهد عكس اتجاه عقارب الساعة حتى يضيء الضوء. عندما يضيء ضوء زر البدء، اضغط على هذا الزر لبدء تشغيل الجهاز وتوليد خرج جهد عالي.
6. زر إيقاف الجهد العالي: عند اكتمال الاختبار أو حدوث شذوذ، اضغط على هذا الزر لقطع خرج الجهد العالي، وينطفئ ضوء الجهد العالي، وتتوقف كرة التفريغ الداخلية عن العمل. عندما يكون زر الإيقاف قيد التشغيل، فهذا يعني أن هناك خرج جهد عالي، وعندما يكون متوقفًا، فهذا يعني أنه لا يوجد خرج جهد عالي.
7. مفتاح الحماية من التيار الزائد: اضغط على هذا الزر، يتم تشغيل الحماية من التيار الزائد، وينبثق هذا الزر، وتعمل الحماية من التيار الزائد. فقط عند الضغط على هذا الزر، يوجد خرج جهد عالي. بعد تنشيط الحماية من التيار الزائد، يجب إيقاف تشغيله للتفريغ.
8. تعديل الجهد: بعد تشغيل الجهاز، يجب عليك أولاً تدوير المقبض عكس اتجاه عقارب الساعة إلى الأسفل، والضغط على زر البدء ثم الضبط في اتجاه عقارب الساعة لزيادة الجهد العالي الناتج من صغير إلى كبير، وضبط عكس اتجاه عقارب الساعة لتقليل الجهد العالي الناتج من كبير إلى صغير.
9. مفتاح الطاقة: يقوم "الترس 1" بتشغيل مفتاح طاقة التيار المتردد 220 فولت، و "الترس 0" بإيقاف تشغيل طاقة النظام.
10. مقبس المصهر: حيث يتم تثبيت المصهر الخاص بنظام طاقة التيار المتردد 220 فولت.
11. مقبس الطاقة: مزود طاقة عمل الجهاز، منفذ توصيل التيار المتردد 220 فولت.
12. ضبط الوقت: اضبط الفاصل الزمني للتفريغ.
13. مقياس التيار الكهربائي: إشارة التيار على جانب الجهد المنخفض.
14. مقياس الفولتميتر: جهد خرج الجهد العالي الذي يشير إلى مقياس كيلو فولت.
15. خرج الجهد العالي (EMP): عند التأثير على التفريغ، قم بتوصيل خط خرج الجهد العالي.
16. خرج الجهد العالي (DC): عند تحمل الجهد المستمر، قم بتوصيل خط خرج الجهد العالي.قائمة التعبئةالتطبيق - تحديد موقع أعطال الكابلات الأرضية، اختبار تحمل جهد الكابل
