تحليل مفكّك الدوائر اختبار الخصائص الميكانيكية 12 جهة اتصال 0.01-9000ms XHJJ302AC

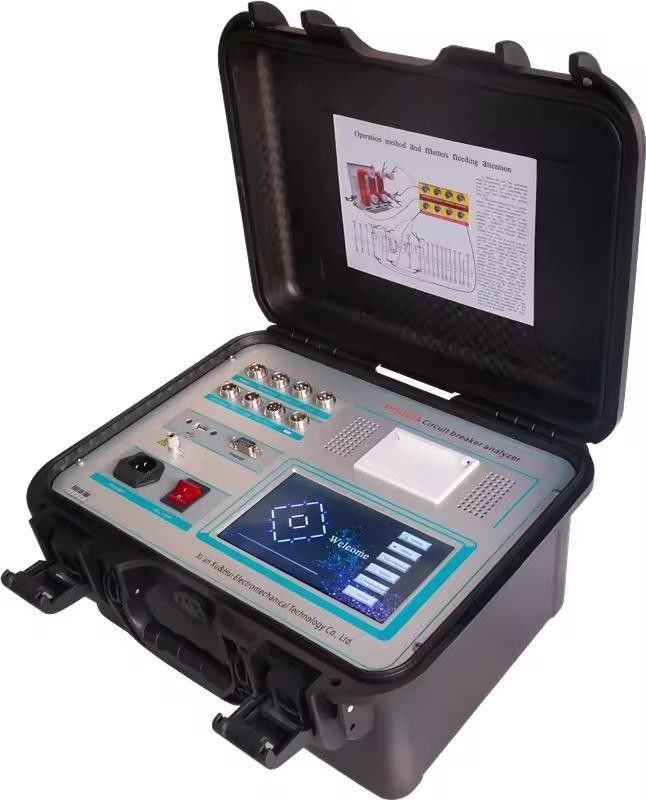

محلل قواطع الدوائر عالية الجهد XHJJ302AC، المعروف أيضًا باسم جهاز اختبار الخصائص الميكانيكية للمفاتيح عالية الجهد، يمكنه قياس معلمات الخصائص الديناميكية الميكانيكية لقواطع الدوائر عالية الجهد من مختلف مستويات الجهد بدقة، بما في ذلك قواطع الدوائر ذات الزيت المنخفض، والزيت العالي، والفراغ، وسداسي فلوريد الكبريت (SF6). بيانات القياس مستقرة مع قدرة قوية على مقاومة التداخل، ويمكن إجراء التجارب في محطات الطاقة بجهد 500 كيلوفولت وما دون.

باستخدام التكنولوجيا المتقدمة كنواة لمعالجة بيانات الاختبار، يتميز جهاز اختبار الخصائص الميكانيكية للمفاتيح بالذكاء العالي، والوظائف الوفيرة، وبيانات الاختبار الدقيقة، ومقاومة التداخل القوية، وسهولة التشغيل، والحجم الصغير، والوزن الخفيف. إنه الأداة الأكثر ملاءمة لصيانة واختبار المفاتيح عالية الجهد.

الجهاز مناسب لقياس وقت الفتح، ووقت الإغلاق، والتزامن، والسفر، والسفر الزائد، والارتداد، وسرعة الفتح فقط، وسرعة الإغلاق فقط، ومتوسط السرعة، والسرعة القصوى لقواطع الدوائر عالية الجهد، بالإضافة إلى اختبار الإجراءات الأوتوماتيكي منخفض الجهد واختبار تقادم (عمر) القاطع. مع 12 منفذًا مستقلاً للكسر (التلامس) وشاشة LCD كبيرة بحجم 320 × 240، فإنه يوفر بيانات شاملة للصيانة الوقائية، واختبارات القبول، واستكشاف الأخطاء وإصلاحها لقواطع الدوائر في المحطات الفرعية ومحطات الطاقة وأنظمة الطاقة الصناعية.

تحدد الخصائص الميكانيكية ما إذا كان قاطع الدائرة يمكنه مقاطعة تيار الخطأ بشكل موثوق. يقيس XHJJ302AC جميع المعلمات الثمانية الحرجة في تسلسل اختبار واحد، مما يمنح مهندسي الصيانة صورة كاملة لصحة القاطع.

يقيس الجهاز وقت الفتح، ووقت الإغلاق، ووقت الفتح والإغلاق، ووقت الإغلاق والفتح، والتزامن بين المراحل والكسور، ومجموعة كاملة من معلمات السرعة بما في ذلك سرعة الفتح فقط، وسرعة الإغلاق فقط، ومتوسط السرعة، والسرعة القصوى، باستخدام مستشعر 1 مم، أو مستشعر 0.1 مم، أو مستشعر زاوية 0.5 درجة حسب نوع القاطع وظروف الموقع.

يقيس مستشعر الإزاحة الخطية بنطاق 50 مم ودقة 0.1 مم شوط التلامس المتحرك والسفر الزائد، مما يوفر البيانات اللازمة لتقييم تآكل التلامس وحالة ضبط الآلية.

يقوم تجربة الجهد العالي والمنخفض تلقائيًا بالعثور على أدنى جهد فتح أو إغلاق للقاطع، مما يتحقق من أن آلية التشغيل يمكن أن تعمل بشكل موثوق تحت الحد الأدنى من جهد التحكم المطلوب وفقًا للمعايير.

يقيس اختبار إعادة الإغلاق معلمات الإغلاق، والفتح، والإغلاق في تسلسل تلقائي واحد، محاكيًا دورة الخدمة الفعلية لإعادة إغلاق القاطع أثناء الخدمة.

يكمل الجهاز تلقائيًا اختبار تقادم قاطع الدائرة، ويقوم بتشغيل القاطع بشكل متكرر لعدد محدد مسبقًا من الدورات مع تسجيل اتجاه المعلمات الميكانيكية، مما يدعم قرارات الصيانة القائمة على الحالة.

يأخذ جهاز اختبار الخصائص الميكانيكية للمفاتيح التكنولوجيا المتقدمة كنواة لمعالجة بيانات الاختبار. أثناء الاختبار، يتم تركيب مستشعر الإزاحة ومستشعر الزاوية على التلامس المتحرك وآلية التشغيل على التوالي، وتحويل الحركة الميكانيكية إلى إشارات كهربائية. تراقب منافذ التلامس تغييرات حالة كل كسر، بينما يسجل قناة قياس التيار تيار ملف الفتح والإغلاق.

يتم أخذ عينات من جميع الإشارات ومعالجتها وعرضها كموجات على شاشة LCD بدقة 320 × 240. تعرض وظيفة التحليل الرسومي القوية الموجة وبيانات معالجة القياس على نفس الشاشة، مما يسمح للمشغل بقراءة وقت الفتح، ووقت الإغلاق، والسرعة، والسفر، ومعلمات التزامن مباشرة، والتحقق بشكل بديهي من صحة كل قياس.

تظهر الإحصاءات من تشغيل نظام الطاقة أن الأعطال الميكانيكية تشكل الغالبية العظمى من أعطال قواطع الدوائر. من بين أعطال القواطع، أكثر من 70% ناتجة عن مشاكل ميكانيكية مثل تعطل الآلية، وطاقة التشغيل غير الكافية، والتخميد غير الطبيعي، وتآكل التلامس، وسوء الضبط، بدلاً من العزل الكهربائي نفسه. القاطع الذي يفشل في الفتح عند الأمر لا يمكنه مقاطعة تيار الخطأ، مما قد يؤدي إلى تلف المعدات، وأعطال القضبان، وحتى حوادث الشبكة.

لذلك، يعد اختبار الخصائص الميكانيكية المنتظم بندًا إلزاميًا في لوائح الاختبار الوقائي لمعدات الطاقة. من خلال قياس وقت الفتح والإغلاق، والسرعة، والسفر، والتزامن لكل مرحلة وكسر، يمكن لمهندسي الصيانة اكتشاف الاتجاهات غير الطبيعية قبل أن تتطور إلى أعطال، وضبط آلية التشغيل بدقة، وتأكيد أداء القاطع بعد الإصلاح أو الترميم. يجعل XHJJ302AC هذا الروتين سريعًا ودقيقًا وموثقًا بالكامل.

وفقًا لإجراءات الاختبار الوقائي، يجب أن تخضع قواطع الدوائر قيد الخدمة لاختبارات الخصائص الميكانيكية على فترات منتظمة. يتم حمل XHJJ302AC إلى ساحة المفاتيح، وتوصيله بدائرة تحكم القاطع وتلامسات المساعدة للكسر، ويكمل مجموعة كاملة من قياسات الوقت والسرعة والسفر والتزامن في غضون دقائق. يسمح التاريخ المخزن للمهندسين بمقارنة نتائج الاختبار بمرور الوقت وتحديد التدهور البطيء لآلية التشغيل.

بالنسبة لمصنعي المفاتيح الكهربائية وقواطع الدوائر عالية الجهد، يجب أن يجتاز كل منتج اختبارات ميكانيكية روتينية قبل التسليم، وتتطلب التصميمات الجديدة اختبارات نوعية كاملة. يوفر XHJJ302AC بيانات قياس مستقرة وقابلة للتكرار مع قدرة قوية على مقاومة التداخل، مما يدعم مراقبة الجودة لقواطع الدوائر ذات الزيت المنخفض، والزيت العالي، والفراغ، و SF6 على خط الإنتاج.

بعد إصلاح القاطع، أو ضبط الآلية، أو استبدال المكونات، يتحقق اختبار القبول من أن خصائص التشغيل تلبي مواصفات المصنع. يؤكد اختبار الإجراءات منخفض الجهد أن القاطع يمكن أن يعمل بشكل موثوق عند الحد الأدنى من جهد التحكم، ويتحقق اختبار التزامن من أن جميع المراحل والكسور تعمل معًا.

عندما يفشل القاطع في العمل بشكل صحيح أو يحدث حادث تبديل، تساعد بيانات الخصائص الميكانيكية المهندسين في تشخيص السبب الجذري، سواء كان تدهور الملف، أو تآكل الآلية، أو مشاكل التخميد، أو مشاكل دائرة التحكم. يكشف شكل موجة تيار الملف عن حالة ملف التشغيل وحركة القلب.

يقوم اختبار التقادم (الحياة) التلقائي بتشغيل القاطع بشكل متكرر ويسجل اتجاه المعلمات الميكانيكية، مما يدعم الصيانة القائمة على الحالة. بدلاً من استبدال القواطع بجدول زمني ثابت، يمكن لشركات المرافق تمديد العمر التشغيلي للقواطع السليمة وجدولة الصيانة بالضبط عندما تظهر البيانات تدهورًا.

قراءة القيم المقاسة بشكل صحيح لا تقل أهمية عن إجراء الاختبار. يساعد الدليل التالي مهندسي الصيانة في الحكم على ما إذا كان قاطع الدائرة في حالة صحية.

تم تصميم وتصنيع XHJJ302AC وفقًا للمعايير ذات الصلة لاختبارات المفاتيح الكهربائية عالية الجهد وإجراءات الاختبار الوقائي، مما يدعم الاختبارات الروتينية والنوعية المطلوبة من قبل لوائح صناعة الطاقة. يحمل الجهاز شهادة CE و ISO، والمصنع قادر على إنتاج 1000 قطعة سنويًا مع توفر التخصيص للمتطلبات الخاصة.

يوفر نظام القياس بيانات مستقرة وقابلة للتكرار مع قدرة قوية على مقاومة التداخل، تم التحقق منها في محطات الطاقة بجهد 500 كيلوفولت وما دون. الجهاز مناسب لكل من ورش العمل الداخلية وساحات المفاتيح الخارجية، مع نطاق درجة حرارة تشغيل من -10 درجة مئوية ~ +50 درجة مئوية ورطوبة نسبية تصل إلى 90%.

عند تقديم طلب، يرجى تأكيد المعلومات التالية مع فريق المبيعات لدينا: أنواع القواطع المراد اختبارها (زيت منخفض، زيت عالي، فراغ، أو SF6)، مجموعة المستشعرات المطلوبة (مستشعر 1 مم، مستشعر 0.1 مم، ومستشعر زاوية 0.5 درجة كلها متاحة)، نطاق جهد التحكم للقواطع المراد اختبارها، وأي متطلبات مخصصة مثل كابلات اختبار خاصة، أو تنسيقات تقارير، أو ملحقات إضافية. التخصيص متاح لاسم المنتج، واللون، والتعبئة، والوثائق.

يشمل التسليم القياسي الوحدة الرئيسية، ومجموعة المستشعرات الكاملة، وجميع كابلات الاختبار، والطابعة الحرارية مع لفات الورق، ودليل التشغيل، وحزمة النقل في صندوق خشبي مع رغوة بالداخل. يمكن ترتيب التدريب في الموقع أو عبر الإنترنت، ويقدم فريقنا الفني دعمًا مدى الحياة لمنهجية الاختبار، وتفسير البيانات، واستكشاف الأخطاء وإصلاحها.

يتم تسليم كل XHJJ302AC مع المضيف، والمستشعرات، وكابلات الاختبار، وورق الطابعة الحرارية، ودليل التشغيل، معبأة في صندوق خشبي مع رغوة بالداخل، ومدعومة بضمان مجاني لمدة عام وخدمة فنية مدى الحياة. للطلب والتدريب ودعم ما بعد البيع، يرجى الاتصال بفريق المبيعات لدينا.
