اختبار الزيت العازل للمحول تحليل القوة الكهربائية Bdv

اختبار الزيت العازل للمحول تحليل القوة الكهربائية Bdv

تفاصيل المنتج:
مكان المنشأ: شيان، شنشي، الصين
اسم العلامة التجارية: XZH TEST
إصدار الشهادات: ISO
رقم الموديل: إكس إتش واي 100
معلومات مفصلة
مكان المنشأ:
شيان، شنشي، الصين
اسم العلامة التجارية:
XZH TEST
إصدار الشهادات:
ISO
رقم الموديل:
إكس إتش واي 100
النموذج رقم:
إكس إتش واي 100
الأجهزة:
جهاز اختبار زيت العزل للمحولات
دقة الجهد:
(2% قراءة + 2 رقم)
الجهد الخارجي:
0-100 كيلو فولت
حزمة النقل:
صندوق خشبي بداخله إسفنج
العلامة التجارية:
اختبار XZH
القدرة على العرض:
1000 قطعة / سنة
التخصيص:
متاحة
خدمة ما بعد البيع:
شهادة الضمان
الضمان:
12 شهراً
Trading Information
الحد الأدنى لكمية:
1 وحدة
تفاصيل التغليف:
غلاف خشبي
وقت التسليم:
5-8 أيام
شروط الدفع:
T/T
القدرة على العرض:
1000 قطعة / سنة
وصف المنتج

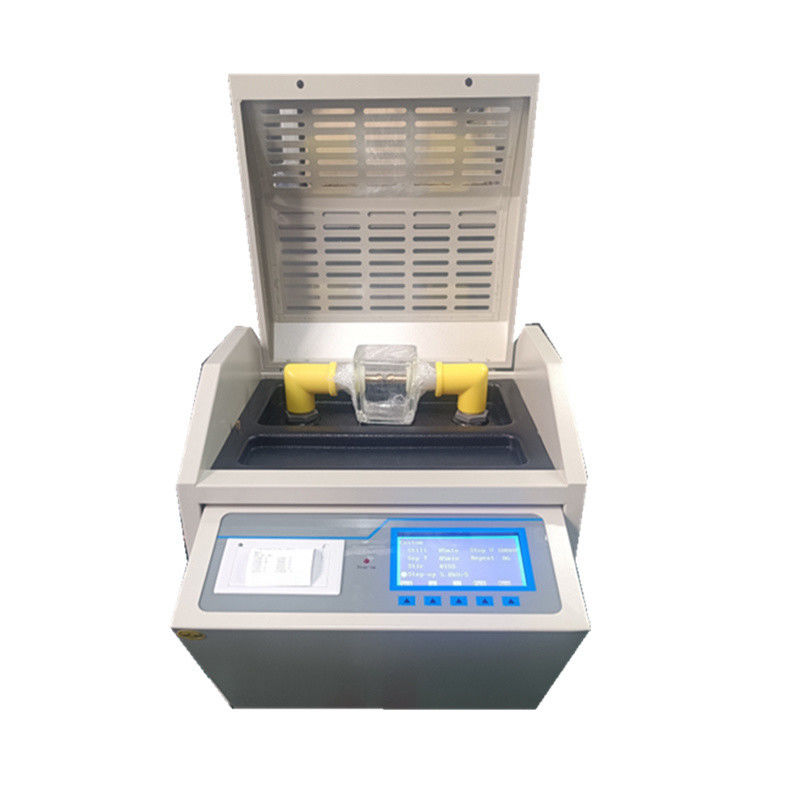

محول عازل زيت الاختبار الصلبة الكهربائية التلقائية 100kv الانهيار Bdv

وصف المنتج

This 100kV insulation oil dielectric strength tester is a high-accuracy instrument carefully developed by all scientific research and technical personnel of our company in accordance with the relevant provisions of the national standard GB507-1986 and the industry standard DL/T846.7-2004 ، وذلك من خلال العديد من الاختبارات الميدانية والجهود المستمرة طويلة الأجل.لتلبية احتياجات المستخدمين المختلفين، يمكن تقسيم هذه السلسلة من الأدوات إلى نماذج كوب واحد وثلاث كوبات ومتعددة كوبات. الأداة سهلة التشغيل وجميلة في المظهر.بسبب استخدام التحكم الرقمي الكامل للكمبيوتر، دقة القياس مرتفعة، وقدرة مكافحة التدخل قوية، وأنها آمنة وموثوق بها.

خصائص المنتج

1يتم التحكم في الجهاز بواسطة وحدة تحكم صغيرة ذات سعة كبيرة ويعمل بشكل مستقر وموثوق به

2. المعدات مجهزة بدوائر مراقبة واسعة النطاق لمنع الاصطدامات

3خيارات تشغيل متعددة. تم تجهيز برنامج الأداة مع اثنين من الطرق القياسية الوطنية GB507-1986 و GB507-2002، والمعيار الصناعي DL/429،المعيار الدولي IEC156 والعمليات المخصصة، والتي يمكن أن تتكيف مع الخيارات المختلفة للمستخدمين المختلفين

4يتم صب كأس زيت الأداة في مرحلة واحدة باستخدام زجاج خاص ، والذي يلغي ظواهر التداخل مثل تسرب الزيت.

5تصميم عينة جانبية عالية الجهد الفريد للمعدة يسمح لقيمة الاختبار بالدخول مباشرة إلى محول A / D ،تجنب الأخطاء الناجمة عن الدائرة التناظرية وجعل نتائج القياس أكثر دقة;

6الجهاز لديه وظائف الحماية من التيار الزائد والجهد الزائد والدائرة القصيرة وغيرها من وظائف الحماية في الداخل ، ولها قدرة قوية على مكافحة التداخل والتوافق الكهرومغناطيسي الجيد.

7هيكل محمول، سهل النقل، سهل الاستخدام في الداخل والخارج.

معايير المنتج


قدرة المحفز  1.5 كيلو إف آي

سرعة الزيادة:

0.5kV/s-5.0kV/s (زيادة كل 0.5) عشرة مستويات اختياري خطأ 0.2kV/s

الجهد الخارجي 0 ~ 100 كيلو فولت (قابلة للتعديل)
دقة الجهد (2% قراءة + رقمين)
معدل تشويه الطاقة  < 1%
فجوة الكترود المعيار 2.5 ملم
أوقات الاختبار  6 مرات (1-10 مرات اختياري)
وقت الراحة

900S (0-5900S اختياري)

فترة الوقوف

300S (0-5900S اختياري)

وقت التحريك

15S (0-250S اختياري)
وضع العرض:

الشاشة الكبيرة LCD عرض الحروف الإنجليزية
الأبعاد

الطول 430 ملم؛ العرض 350 ملم؛ الارتفاع 370 ملم


شروط الاستخدام
1درجة حرارة الغرفة 0-40 درجة مئوية
2الرطوبة النسبية ≤ 85%
3الطاقة العاملة AC 220V ± 20%
4تردد الطاقة 50 Hz ± 5 Hz
5استهلاك الطاقة < 200 واط


------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
اختبار الزيت العازل للمحول تحليل القوة الكهربائية Bdv 0

توضيح خطوات التشغيل

اختبار الزيت العازل للمحول تحليل القوة الكهربائية Bdv 1
توصيل في سلك الطاقة ، وتشغيل مفتاح الطاقة ، وشاشة LCD سوف تعرض صفحة بدء التشغيل (الشكل 1)


اختبار الزيت العازل للمحول تحليل القوة الكهربائية Bdv 2
تحت الصفحة في الشكل 1 ، اضغط على مفتاح الإعدادات لدخول الصفحة التالية (الشكل 2) ؛

اختبار الزيت العازل للمحول تحليل القوة الكهربائية Bdv 3
في الصفحة في الشكل 2، اضغط على مفتاح "Select" لنقل المؤشر إلى GB1986، واضغط على مفتاح "Confirm" لدخول الصفحة الفرعية لإعدادات GB1986 (الشكل 3).

اختبار الزيت العازل للمحول تحليل القوة الكهربائية Bdv 4
في الصفحة في الشكل 2، اضغط على مفتاح Select لنقل المؤشر إلى GB2002، واضغط على مفتاح Confirm لدخول صفحة الفرعية لإعدادات GB2002 (الشكل 4).

اختبار الزيت العازل للمحول تحليل القوة الكهربائية Bdv 5
في الصفحة من الشكل 2، اضغط على مفتاح الاختيار لنقل المؤشر إلى إعداد الوقت، واضغط على مفتاح التأكيد لدخول صفحة الفرعية إعداد الوقت (الشكل 5).

اختبار الزيت العازل للمحول تحليل القوة الكهربائية Bdv 6
في الصفحة الموضحة في الشكل 2، اضغط على مفتاح "انتخاب" لتحريك المؤشر إلى "إعدادات مخصصة"، واضغط على مفتاح "التأكيد" لدخول الصفحة الفرعية "إعدادات مخصصة" (الشكل 6) ؛

اختبار الزيت العازل للمحول تحليل القوة الكهربائية Bdv 7
يتم تخزين كل قيمة لجهد التعطيل وعدد الدورات تلقائيًا. عندما تصل واجهة الاختبار إلى 100KV ، يعرض شاشة LCD: 0 بعد الانتهاء من القياس.سيظهر أن الاختبار قد انتهىثم اضغط على زر التأكيد للعودة إلى صفحة التشغيل (الشكل 1). اضغط على زر الطباعة أو العرض لإدخال سجل التخزين لكل انهيار
قيمة الجهد والقيمة المتوسطة لقنينة الزيت (الشكل 7).
