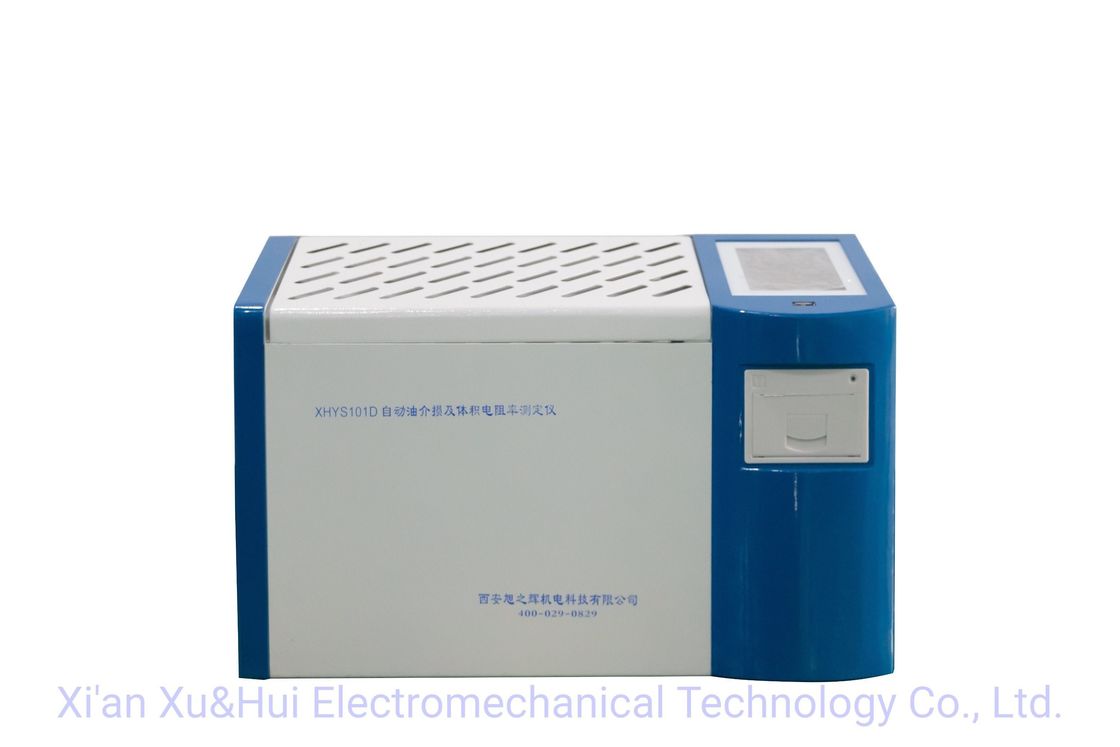

نظام قياس عامل تبديد الزيت العازل XHYS101 والمقاومة
مقدمة
تم تصميم وتصنيع نظام قياس عامل تبديد الزيت العازل والمقاومة DTL بناءً على GB/T5654-2007 للمادة العازلة السائلة لقياسات السماحية النسبية وعامل فقد العزل ومقاومة التيار المستمر.يستخدم لقياس عامل تبديد العزل ومقاومة التيار المستمر لزيت العزل والسوائل العازلة الأخرى. يتميز الجهاز بهيكل متكامل، ويدمج خلية الاختبار، ووحدة التحكم في درجة الحرارة، ومستشعر درجة الحرارة، وجسر اختبار فقد العزل، وطاقة اختبار التيار المتردد، ومكثف قياسي، ومقياس مقاومة عالي، ومصدر جهد عالي التيار المستمر، وغيرها من المكونات الرئيسية. يعتمد الجهاز تقنية رقمية كاملة وجميع القياسات الأوتوماتيكية الذكية، وهو مزود بشاشة LCD ملونة كبيرة (800 * 480)، والتي تحتوي كل خطوة على موجه باللغة الصينية، ويمكن تخزين نتائج الاختبار وطباعتها تلقائيًا، بحيث يكون المشغل بدون تدريب احترافي قادرًا على استخدامه ببراعة.
الوظائف والميزات الرئيسية
1. خلية الاختبار المستخدمة ذات هيكل ثلاثي الأقطاب بما يتماشى مع المعيار الوطني GB/T5654-2007، مع تباعد قطب كهربائي 2 مم، يمكن أن تقضي على تأثيرات السعة الشاردة والتسرب على نتائج اختبار فقد العزل. الجهاز هو
مزود بمفتاح الملف اللولبي لتصريف الزيت، ويمكننا إفراغ خلية الاختبار في حالة عدم إزالتها وشطفها بعينة الاختبار.
2. الجهازيعتمد تسخين الحث متوسط التردد، وخوارزمية التحكم في درجة الحرارة PID. تتمتع طريقة التسخين هذه بمزايا عدم التلامس بينخلية الاختبار وجسم التسخين، والتسخين المتساوي، والسرعة العالية، والتحكم المريح، والتحكم الصارم في درجة الحرارة ضمن نطاق خطأ درجة الحرارة المحددة مسبقًا.
المكثف القياسي الداخلي هو سعة ثلاثية الأقطاب مملوءة بغاز SF6، وفقد العزل الكهربائي والسعة الكهربائية مستقلة عن درجة الحرارة المحيطة والرطوبة والتأثيرات الأخرى، بحيث يمكن ضمان دقة الجهاز حتى بعد الاستخدام المطول.
4. مصدر طاقة اختبار التيار المتردد باستخدام تحويل التيار المتردد - التيار المستمر - التيار المتردد، وتجنب بشكل فعال التقلبات في جهد التيار الكهربائي والتردد على تأثير دقة قياس فقد العزل. حتى المولد، يمكن للجهاز أن يعمل بشكل صحيح.
5. وظيفة حماية مثالية؛ عندما يكون هناك جهد زائد أو تيار زائد أو ماس كهربائي عالي الجهد، يمكن للأجهزة أن تقطع الضغط بسرعة، وتصدر رسالة تحذير. عندما تكون درجة حرارة فشل المستشعر أو عدم اتصاله، سيصدر الجهاز أيضًا رسالة تحذير.
6. يوجد مرحل تحديد درجة الحرارة في تسخين الحث متوسط الترددالفرن. عندما تكون درجة الحرارة أعلى من 120 درجة، يحرر الجهاز المرحل ويتوقف عن التسخين.
7. أكثر ملاءمة لتعيين المعلمة التجريبية. نطاق إعداد درجة الحرارة 0 ~ 125 درجة مئوية، نطاق إعداد جهد التيار المتردد 500 ~ 2000 فولت، نطاق إعداد جهد التيار المستمر 0 ~ 500 فولت.
8. باستخدام شاشة LCD كبيرة، مع إضاءة خلفية وشاشة واضحة. واجهة سهلة الاستخدام، ما عليك سوى اتباع موجه القائمة الصينية، وإدخال الأمر، ويمكن اختبار الجهاز تلقائيًا. وتخزين وطباعة نتائج الاختبار تلقائيًا.
9. ساعة مدمجة في الوقت الفعلي، يمكن حفظ تاريخ ووقت الاختبار وعرضهما وطباعتهما مع نتائج الاختبار.
10. وظائف معايرة الخلية الجافة النظيفة. يمكن أن يحدد قياس سعة الخلية الجافة وعامل فقد العزل ظروف التنظيف والتجميع الخاصة بها. الـ
يتم حفظ بيانات المعايرة تلقائيًا بحيث يسهل حساب السماحية النسبية ومقاومة التيار المستمر.
وصف اللوحة والأمور التي تتطلب الانتباه
تعليمات تشغيل الجهاز والأمور التي تتطلب الانتباه
1. يجب أن يكون الجهاز مؤرضًا بشكل موثوق، ويدخل سلك مدخل الطاقة إلى طاقة AC220V.
2. افتح غطاء الخزان، وأخرج خلية الاختبار، يجب أن نغلق غطاء الخزان، عند تسخين واختبار فقد العزل.
3. الغطاء واقي وعندما تفتحه، سيعطل التسخين والضغط العالي.
4. أثناء الاختبار، يوجد ضغط عالٍ ودرجة حرارة عالية. لا تلمس خلية الاختبار والكابل والمقبس عندما يكون الجهاز كهربائيًا ويتم اختباره.
5. إذا ظهرت ظاهرة أعطال التوقف التام أثناء الاختبار، فأعد تشغيل النظام، وأعد تشغيل الجهاز. استخدم كابلات إمداد الطاقة المناسبة. استخدم فقط خط إمداد الطاقة الخاص بالمنتج وفقًا لمواصفات المنتج. كن على حق في الفصل والتوصيل. يجب تأريض الجهاز بشكل كافٍ.
بالإضافة إلى تأريض موصل تأريض خط الطاقة، يجب تأريض أعمدة تأريض غلاف المنتج لمنع ذلك، يجب توصيل موصل التأريض بالأرض. قبل التوصيل بأطراف الإدخال أو الإخراج الخاصة بالمنتج، تأكد من أن المنتج مؤرض بشكل صحيح. لاحظ قيمة التصنيف لجميع الأطراف. لمنع الحريق أو الخطر، يرجى ملاحظة جميع قيم التصنيف والعلامات الموجودة في المنتج. قبل توصيل هذا المنتج، يرجى قراءة دليل المنتج من أجل فهم المزيد من المعلومات حول قيم التصنيف. استخدم الأنبوب الواقي المناسب. استخدم فقط الأنبوب الواقي وفقًا لأحكام نوع هذا المنتج وتقييمه. لا تقم بالتشغيل عندما يكون هناك أي اشتباه في الفشل. إذا كنت تشك في أن هذا المنتج تالف، فيرجى الاتصال بفريق الإصلاح لدينا للتحقق، ولا تواصل عملية التشغيل. قم بمحاذاة فتحة التحديد عند إدخال القطب الكهربائي الداخلي في القطب الكهربائي الخارجي. لا تعمل في البيئات الرطبة. لا تعمل في البيئات المتفجرة. حافظ على السطح نظيفًا وجافًا. إشعار خاص: يحتوي هذا الجهاز على خرج عالي الجهد، ويمكن أن يؤثر الاستخدام غير السليم على السلامة الشخصية، قبل استخدام هذا الجهاز، تأكد من قراءة دليل التعليمات بعناية!
