تحليل الغاز SF6 اختبار الرطوبة والنقاء والتحلل

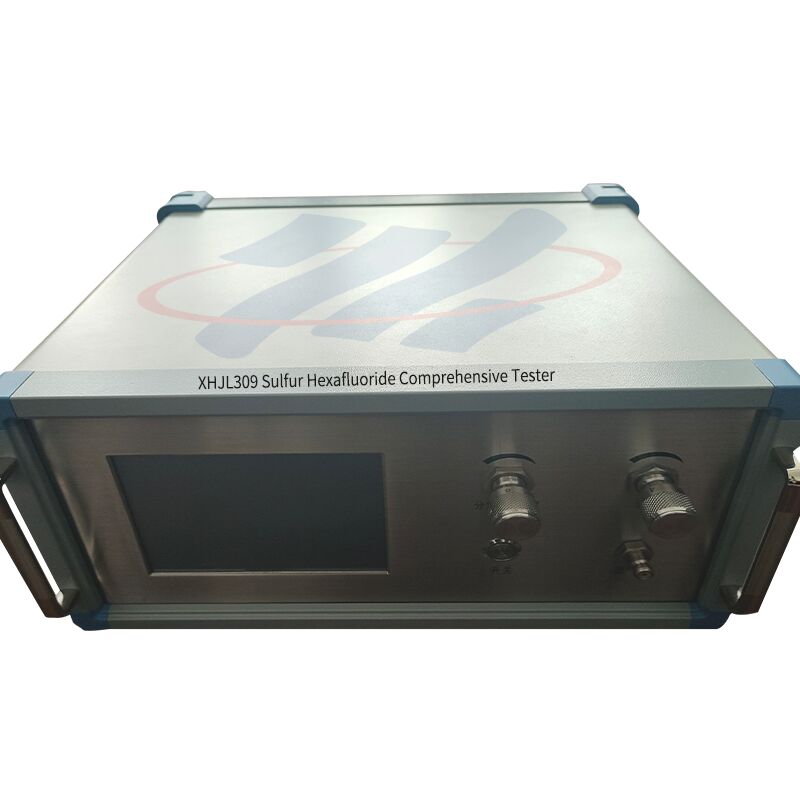

النموذج: XHJL309 ∙ 3 في 1 تحليل SF6 الشامل لمحطات GIS الفرعية
لمحة عامة عن المنتج
جهاز الاختبار الشامل لـ XHJL309 SF6 يدمج مقياس رطوبة ومقياس نقاء SF6 ومحلل منتجات التحلل SF6 في أداة واحدة.استبدال وظائف ثلاثة أجهزة منفصلةمع مسح واحد للموقع، يقوم المشغل بإكمال الكشف عن كل المؤشرات الثلاث، مما يوفر ما يصل إلى ثلثي استهلاك غاز القياس مع تقليل عبء العمل وتحسين كفاءة العمل.يعرض الجهاز نقطة الندى مباشرةالرطوبة (ppm) ، نقاء SF6، محتوى SO2، H2S و CO مع درجة حرارة البيئة والرطوبة والوقت والتاريخ،توفير صورة كاملة عن حالة غاز SF6 في أجهزة تحويل GIS ومعدات المحطات الفرعية.
التطبيقات والجمهور المستهدف:مصممة لمصنعي أجهزة التبديل GIS الذين يقومون باختبارات قبول المصنع ، وموردي غاز SF6 وشركات إعادة التدوير التي تحقق من جودة الغاز ،مزودي خدمات تشغيل وصيانة أجهزة التوزيع عالية الجهد، موزعي ووكلاء أجهزة اختبار الطاقة وشركات خدمات الطاقة المتكاملة التي تحتاج إلى قياس نقطة الندى،منتجات نقاء وتحلل غاز SF6 في محطات إضافية GIS وغرف مفاصل الدوائر.
المواصفات الرئيسية
| المعلم |
المواصفات |
| النموذج |
XHJL309 |
| نطاق قياس النقاء |
0 ∼ 100 ٪، دقة 0.5 ٪، وقت القياس 2 دقيقة |
| نطاق نقطة الندى |
-80°C ∼ +20°C |
| دقة نقطة الندى |
±1.0°C (-60°C ∼ +20°C) ؛ ±2°C (-80°C ∼ -60°C) |
| مجموعة H2S / SO2 / CO |
0 ∼ 100ppm، الحد الأدنى للكشف 0.1ppm، الدقة 0.5%، قابلية التكرار 2% |
| وقت الاستجابة |
عند +20 درجة مئوية: 63٪ في 5s ، 90٪ في 45s ؛ (- 60 درجة مئوية ∼ +20 درجة مئوية): 63٪ في 10s ، 90٪ في 240s |
| درجة الحرارة المحيطة |
-30 درجة مئوية ∼ +60 درجة مئوية (تشغيل -40 درجة مئوية ∼ +80 درجة مئوية) |
| الرطوبة المحيطة |
0 ∼ 100% RH |
| إمدادات الطاقة |
AC 220V / بطارية الليثيوم قابلة لإعادة الشحن 4Ah مدمجة |
| أداء البطارية |
أكثر من 10 ساعات من العمل المستمر؛ وقت الشحن ≤ 20 ساعة |
| تخزين البيانات |
ما يصل إلى 200 مجموعة من بيانات الاختبار |
| الأبعاد |
250 × 150 × 300 ملم |
| الشهادة |
ISO / CE |
خصائص الأداء
التصميم الحقيقي الثلاث في واحد:يجمع بين مقياس الرطوبة، مقياس النقاء ومحلل منتجات التحلل في أداة واحدة، ويحل محل ثلاثة أجهزة منفصلة وثلث عبء العمل الميداني.
قياس توفير الغاز:يكمل كل المؤشرات الثلاثة في مسح موقع واحد ، مما يوفر ما يصل إلى ثلثي استهلاك غاز SF6 لكل دورة اختبار.
اختبار سريع:يستغرق قياس نقطة الندى حوالي 5 دقائق لكل فترة، في حين تستغرق قياسات النقاء والتحلل حوالي 2 دقائق لكل منها.
أجهزة توصيل ذاتية القفل الخالية من التسرب:المفاصل المستوردة من ألمانيا التي تُغلق نفسها تضمن اتصال آمن وموثوق به دون تسرب الغاز.
تخزين البيانات ذات السعة الكبيرة:تخزين ما يصل إلى 200 مجموعة من بيانات الاختبار مع شاشة عرض منحنى كبيرة تظهر عملية قياس نقطة الندى.
بطارية مدمجة لمدة 10 ساعاتبطارية الليثيوم القابلة لإعادة الشحن 4Ah تدعم يوم كامل من الاختبارات الميدانية بدون طاقة خارجية.
قيمة ثلاثة في واحد
أداة واحدة، ثلاثة وظائف:يتم قياس نقطة الندى (الرطوبة) والنقاء ومنتجات التحلل (H2S ، SO2 ، CO) بمحلل واحد ، مما يلغي الحاجة إلى حمل وتبديل بين ثلاثة أجهزة.
توفير ثلثي الغاز:يتم إكمال جميع القياسات من خلال اتصال واحد وتدفق غاز واحد ، مما يقلل بشكل كبير من استهلاك SF6 وتكلفة إعادة ملء غاز العزل الثمين.
طلقات سريعةيسمح وقت الإعداد المختصر لكل نقطة قياس لفريق الصيانة بإكمال المزيد من غرف GIS في يوم عمل.
صورة حالة كاملة:يظهر عرض نقطة الندى والنقاء والغازات المتحللة في وقت واحد حالة الصحة الكاملة للغاز SF6 في عرض واحد ، مما يدعم قرارات الصيانة الدقيقة.
التدريب المبسط:أداة واحدة تعني إجراءات تشغيل واحدة، مما يقلل من وقت التدريب للمشغلين الجدد ويعادل جودة الاختبار بين الفرق.
الأسئلة الشائعة
س1: ما هي الوظائف التي يجمعها الجهاز الاختبار الشامل XHJL309 SF6؟
وهو يجمع بين مقياس الرطوبة، ومقياس نقاء SF6 ومحلل منتجات التحلل SF6 في جهاز واحد، قياس نقطة الندى، الرطوبة (ppm) ، نقاء SF6، SO2،محتوى H2S و CO في مسح موقع واحد.
السؤال الثاني: كم من الغاز يوفر التصميم الثلاثي في واحد؟
إن إكمال جميع اختبارات المؤشرات الثلاثة مع جهاز واحد وتدفق غاز واحد يوفر ما يصل إلى ثلثي استهلاك غاز القياس مقارنة باستخدام ثلاثة أجهزة منفصلة.
س3: ما هو نطاق القياس ودقة القياس؟
نطاق النقاء هو 0-100٪ بدقة 0.5٪ ، نطاق نقطة الندى هو -80 إلى +20 درجة مئوية ، ونطاقات H2S و SO2 و CO هي 0-100ppm مع الحد الأدنى للكشف عن 0.1ppm ودقة 0.5٪.
السؤال 4: هل يمكن استخدام المحلل لاختبار الموقع؟
نعم، يتم تشغيله بواسطة بطارية ليتيم قابلة لإعادة الشحن مدمجة 4 أواحة تدعم أكثر من 10 ساعات من العمل المستمر، وتتضمن مكونات ألمانية مستوردة للقفل الذاتياتصالات الميدان الخالية من التسرب.
س5: كم من بيانات الاختبار يمكن تخزينها؟
يمكن للجهاز تخزين ما يصل إلى 200 مجموعة من بيانات الاختبار وعرض عملية قياس نقطة الندى مع وظيفة منحنى شاشة كبيرة للتحليل والمراجعة المريحة.
