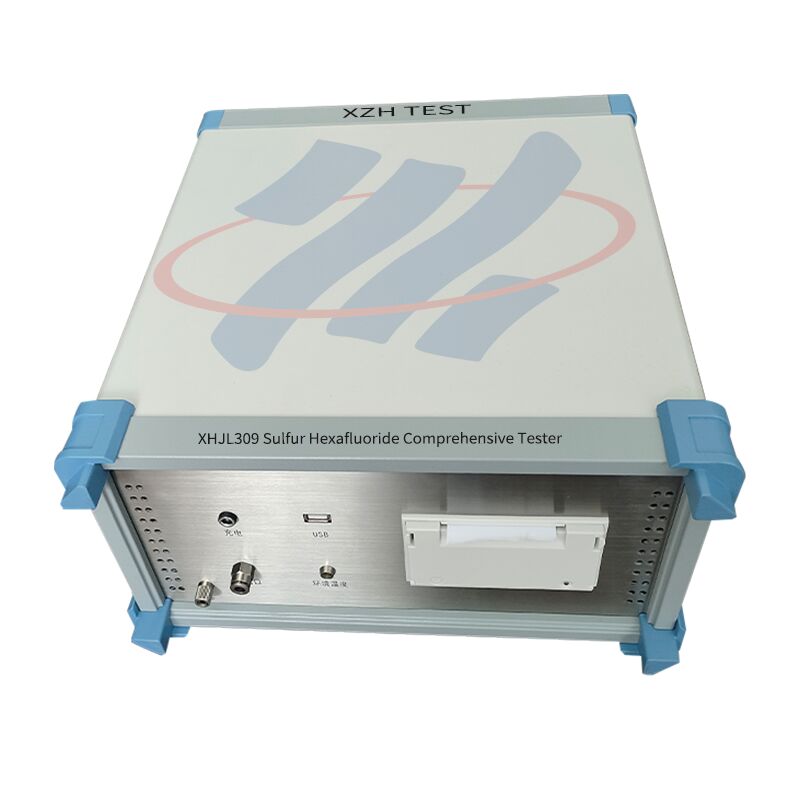

محلل غاز SF6 — جهاز اختبار الرطوبة والنقاء والتحلل
الموديل: XHZH309 | جهاز اختبار شامل لغاز SF6 3 في 1 لاختبارات الطاقة
نظرة عامة على المنتج
يجمع جهاز الاختبار الشامل لغاز SF6 طراز XHZH309 بين مقياس الرطوبة ومقياس نقاء غاز SF6 ومحلل منتجات تحلل غاز SF6 في جهاز واحد، ليحل محل وظائف ثلاثة أجهزة منفصلة. من خلال مسح موقع واحد، يكمل المشغل اكتشاف المؤشرات الثلاثة، مما يوفر ما يصل إلى ثلثي استخدام غاز القياس مع تقليل عبء العمل وتحسين كفاءة العمل. يعرض الجهاز مباشرة نقطة الندى والرطوبة (جزء في المليون) ونقاء غاز SF6 ومحتوى SO2 و H2S و CO جنبًا إلى جنب مع درجة الحرارة المحيطة والرطوبة والوقت والتاريخ، مما يوفر صورة كاملة لحالة غاز SF6 في قواطع الدائرة وغرف GIS وتطبيقات اختبار الطاقة الأخرى.
التطبيقات والجمهور المستهدف: مصمم لمراكز صيانة المحطات الفرعية لشركات الشبكات، ومعاهد الإشراف والاختبار الفني لتوليد الطاقة، وفرق مشاريع خطوط العزل بالغاز (GIL) وقضبان الطور المعزولة، ومنظمات الإشراف على هندسة الطاقة وفحص الجودة، ومقاولي تحديث المحطات الفرعية وترقية السعة الذين يحتاجون إلى قياس نقطة الندى والنقاء ومنتجات التحلل لغاز SF6 أثناء الاختبارات الروتينية والتشغيل والقبول للمعدات عالية الجهد.
المواصفات الرئيسية
| المعلمة |
المواصفات |
| الموديل |
XHZH309 |
| نطاق قياس النقاء |
0% ~ 100%، دقة 0.5%، وقت القياس 2 دقيقة |
| نطاق نقطة الندى |
-80 درجة مئوية ~ +20 درجة مئوية |
| دقة نقطة الندى |
±1.0 درجة مئوية (-60 درجة مئوية ~ +20 درجة مئوية)؛ ±2 درجة مئوية (-80 درجة مئوية ~ -60 درجة مئوية) |
| نطاق H2S / SO2 / CO |
0 ~ 100 جزء في المليون، الحد الأدنى للكشف 0.1 جزء في المليون، دقة 0.5%، تكرار 2% |
| وقت الاستجابة |
عند +20 درجة مئوية: 63% في 5 ثوانٍ، 90% في 45 ثانية؛ (-60 درجة مئوية ~ +20 درجة مئوية): 63% في 10 ثوانٍ، 90% في 240 ثانية |
| درجة الحرارة المحيطة |
-30 درجة مئوية ~ +60 درجة مئوية (تشغيل -40 درجة مئوية ~ +80 درجة مئوية) |
| الرطوبة المحيطة |
0 ~ 100% RH |
| مصدر الطاقة |
تيار متردد 220 فولت / بطارية مدمجة قابلة لإعادة الشحن |
| أداء البطارية |
10+ ساعات عمل متواصل؛ وقت الشحن ≤ 20 ساعة |
| تخزين البيانات |
ما يصل إلى 200 مجموعة من بيانات الاختبار |
| الوزن |
5 كجم |
| الأبعاد |
250 × 150 × 300 ملم |
| الشهادات |
ISO / CE |
ميزات الأداء
تصميم حقيقي 3 في 1: يجمع بين مقياس الرطوبة ومقياس النقاء ومحلل منتجات التحلل في جهاز واحد، ليحل محل ثلاثة أجهزة منفصلة وثلث عبء العمل الميداني.
قياس موفر للغاز: يكمل جميع المؤشرات الثلاثة في مسح موقع واحد، مما يوفر ما يصل إلى ثلثي استخدام غاز SF6 لكل دورة اختبار.
اختبار سريع: يستغرق قياس نقطة الندى حوالي 5 دقائق لكل فترة، بينما يستغرق قياس النقاء والتحلل حوالي 2 دقيقة لكل منهما.
وصلات ذاتية القفل مانعة للتسرب: تضمن الوصلات ذاتية القفل المستوردة من ألمانيا اتصالاً آمنًا وموثوقًا به دون تسرب للغاز.
تخزين بيانات بسعة كبيرة: يخزن ما يصل إلى 200 مجموعة من بيانات الاختبار مع عرض منحنى بشاشة كبيرة يوضح عملية قياس نقطة الندى.
قابلية حمل خفيفة الوزن: يزن 5 كجم فقط مع بطارية مدمجة قابلة لإعادة الشحن تدعم أكثر من 10 ساعات من العمل المتواصل، وهو مثالي لفرق الاختبار المتنقلة.
متى يتم اختبار غاز SF6
القبول والتشغيل: التحقق من نقطة الندى والنقاء ومنتجات التحلل للقواطع وغرف GIS المثبتة حديثًا قبل التشغيل لتأسيس بيانات أساسية.
الاختبار الوقائي الروتيني: الإشراف الدوري على جودة غاز SF6 أثناء دورات الصيانة المجدولة للكشف المبكر عن تسرب الرطوبة وتدهور العزل.
بعد إعادة تعبئة الغاز: تأكيد جودة الغاز بعد التعبئة أو إعادة التعبئة الكاملة لضمان أن الغاز الجديد يلبي المواصفات قبل إعادة المعدات إلى الخدمة.
بعد فصل الأعطال: فحص منتجات التحلل (SO2، H2S، CO) بعد الأعطال الداخلية أو عمليات التبديل لتقييم شدة القوس الكهربائي داخل الغرفة.
التحقيق في إنذار الرطوبة: استكشاف أخطاء إنذارات نقطة الندى وإصلاحها وتحديد مصدر الرطوبة، ودعم قرارات التجفيف المستهدف أو معالجة الغاز.
الأسئلة الشائعة
س 1: ما هي الوظائف التي يجمعها جهاز الاختبار الشامل لغاز SF6 طراز XHZH309؟
إنه يجمع بين مقياس الرطوبة ومقياس نقاء غاز SF6 ومحلل منتجات تحلل غاز SF6 في جهاز واحد، ويقيس نقطة الندى والرطوبة (جزء في المليون) ونقاء غاز SF6 ومحتوى SO2 و H2S و CO في مسح موقع واحد.
س 2: كم كمية الغاز التي يوفرها التصميم 3 في 1؟
يؤدي إكمال اختبارات المؤشرات الثلاثة بجهاز واحد وتدفق غاز واحد إلى توفير ما يصل إلى ثلثي استخدام غاز القياس مقارنة باستخدام ثلاثة أجهزة منفصلة.
س 3: ما هو نطاق القياس والدقة؟
نطاق النقاء هو 0-100% بدقة 0.5%، ونطاق نقطة الندى هو -80 إلى +20 درجة مئوية، ونطاقات H2S و SO2 و CO هي 0-100 جزء في المليون مع حد أدنى للكشف 0.1 جزء في المليون ودقة 0.5%.
س 4: هل المحلل محمول للاختبار الميداني؟
نعم، يزن 5 كجم فقط ويعمل ببطارية مدمجة قابلة لإعادة الشحن تدعم أكثر من 10 ساعات من العمل المتواصل، مع وصلات ذاتية القفل مستوردة من ألمانيا لاتصالات ميدانية آمنة وخالية من التسرب.
س 5: كم يمكن تخزين بيانات الاختبار؟
يمكن للجهاز تخزين ما يصل إلى 200 مجموعة من بيانات الاختبار ويعرض عملية قياس نقطة الندى مع وظيفة منحنى بشاشة كبيرة للتحليل والمراجعة المريحة.
