تحليل استجابة تردد المحول SFRA المحلل الخيار الفضي المخصص

تفاصيل المنتج:

إصدار الشهادات:	CE, ISO

معلومات مفصلة

إصدار الشهادات:

CE, ISO

النموذج رقم:

إكس إتش بي إكس 1501

القوة:

كهرباء

مخصصة:

مخصصة

اللون:

الفضة

حزمة النقل:

حالة خشبية المصدرة

العلامة التجارية:

اختبار XZH

الأصل:

الصين

الرمز السريع:

9031809090

القدرة على العرض:

200 قطعة/السنة

حجم الحزمة:

45.00سم * 36.00سم * 25.00سم

الوزن الإجمالي للحزمة:

50.000 كجم

التخصيص:

متاحة

خدمة ما بعد البيع:

بعد البيع serive

الضمان:

12 شهراً

تكلفة الشحن:

اتصل بالمورد للحصول على معلومات حول الشحن ووقت التسليم المقدر.

دعم الدفع بالدولار الأمريكي

مدفوعات آمنة:

كل دفعة تقوم بها على Made-in-china.com محمية بواسطة المنصة.

سياسة الاسترجاع:

اطلب استرداد الأموال إذا لم يتم شحن طلبك، أو كان مفقودًا، أو وصل مع مشاكل في المنتج.

وصف المنتج

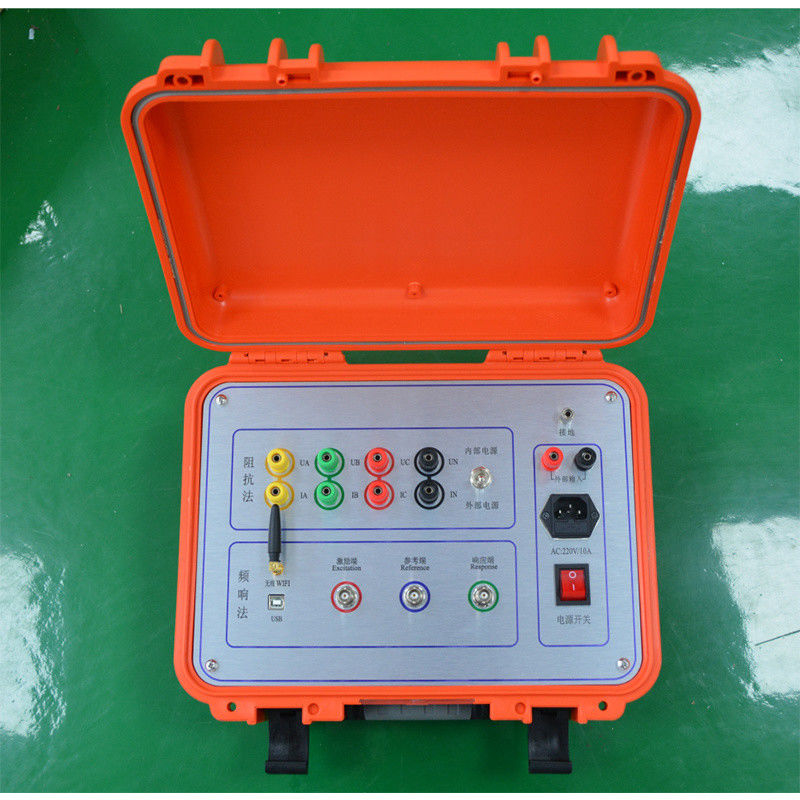

تحليل استجابة تردد المحول SFRA المحلل الخيار الفضي المخصص 0

يستخدم اختبار تشوه لفائف المحول XHBX1501 (طريقة استجابة التردد) لاختبار محولات الطاقة من 6KV وما فوق وغيرها من محولات الأغراض الخاصة.
XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004وهي للكشف عن خصائص استجابة التردد التردد لكل لف من المحولات من المحول ومقارنة نتائج الكشف عموديا أو أفقيا.درجة التغيير في خصائص استجابة التردد والطول تحدد التشوه الذي قد يحدث في لف المحول.
جهاز اختبار تشوه التلفيف في محول XHBX1501 (طريقة استجابة التردد) يتكون من جزء قياس وجزء برنامج تحليل.جزء القياس هو مربع أسود يتكون من توليد الإشارة وقياس الإشارةيتم استكمال جزء التحليل بواسطة جهاز كمبيوتر محمول ، ويتم توصيل جزء القياس بالكمبيوتر المحمول عبر USB أو الشبكة.

السمات الرئيسية
1يمكن إجراء الاختبار دون رفع الغطاء وتفكيك المحول.
2تبني الطريقة الأكثر شيوعًا للقياس.
3هذا الجهاز يمكنه قياس المحولات التي تتجاوز 6 كيلو فولت
4. يستخدم هيكل منقسم، مضيف الاختبار والكمبيوتر المضيف كانت متصلة عن طريق اتصال USB أو الشبكة، فإنه يمكن استخدامها بحرية عندما تم توصيلها.
5التوصيل الميداني بسيط وسهل الاستخدام
6مقياس النطاق الديناميكي: -100dB ~ 20dB.
7برنامج التحليل قوي، ومؤشرات البرمجيات والأجهزة تلبي المعيار الوطني DL / T911-2004.
8قياس المسح باستخدام التوزيع الخطي أو اللوغاريتمي.
9قناة الاستجابة لديها نطاقات متعددة وتعدل النطاق تلقائيًا أثناء عملية القياس.

المعلمات التقنية الرئيسية
1محطة جهاز الاختبار ومحطة الكمبيوتر: USB أو الشبكة
2مصدر الإشارة: الجهاز لديه خروج إشارة قناة كإشارة إثارة من تردد المسح.يمكن تعديل نطاق إشارة الإخراج بواسطة البرنامج، الحد الأقصى للتوسع هو±10 فولت، وتعرض إشارة الخروج هو 50Ω.
3قنوات اكتساب اثنين، واحدة لاكتساب إشارة الإثارة والآخر لجمع إشارة الاستجابة لحساب وظيفة النقل.
4يتم قياس قناة الإثارة على أنها نطاق ثابت:±10 فولت؛ قناة الاستجابة لديها نطاقات متعددة، ويتم ضبط النطاق تلقائيًا خلال عملية القياس.±25 فولت
5دقة تحديد قناة الاستحواذ: 12 بت
6الحد الأقصى للخطأ الساكن في قناة الاستحواذ: 0.5%
7الحد الأقصى لقدرة التخزين لكل قناة: 64 ألف عينة.
8أعلى معدل أخذ العينات لكل قناة: 20Msps.
9عائق المدخلات لقناة الاستحواذ: 1MΩ.
10نطاق الاختبار: 10 هرتز - 10 ميغاهرتز
11طريقة المسح: طريقة قياس مسح مع التوزيع الخطي أو التوزيع اللوغاريتمي.
12دقة تردد المسح: دقة تردد إشارة المصدر الصناعي الخارجي لا تزيد عن 0.01٪.
13وتردد اختبار التنظيف: وضع ثابت أو محدد من قبل المستخدم.
14تلبي معايير صناعة الطاقة الوطنية: DL/T911-2004.
