محرك تغيير الضغط على الحمل

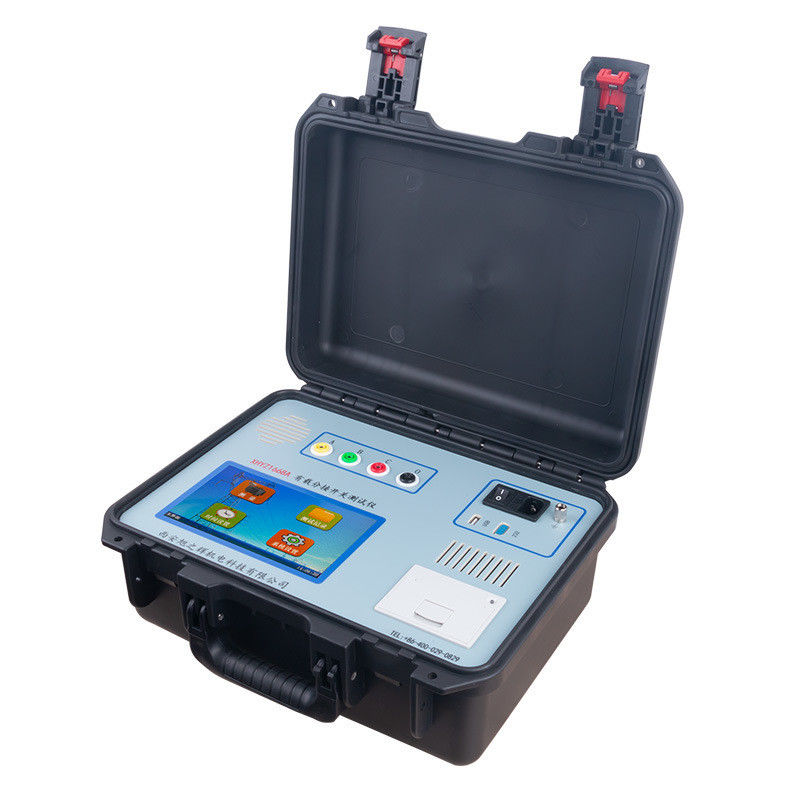

اختبار XHYZ1688 على حمولة تغيير الصنبور هو أداة متخصصة مصممة لقياس شكل الموجة الانتقالية، وقت الانتقال،قيم المقاومة الانتقالية الفورية والمزامنة الثلاثية المراحل لمحولات الصنبور أثناء الحمل (OLTC). محول الصنبور أثناء الحمل هو الجزء الوحيد المتحرك المتصل بدورة المحول ، لذلك تؤثر حالته بشكل مباشر على التشغيل الآمن للمحول بأكمله.وفقًا لوائح تسليم معدات الطاقة والاختبارات الوقائية، يجب التحقق من تسلسل عمل جهاز تغيير الصنبور أثناء الحمل وقياس وقت التبديل بانتظام.هذا الجهاز يحتوي على درجة عالية من الذكاء مع طلبات قائمة الصينية الكاملة والتشغيل البسيطحجمها المدمج، والوزن الخفيف والقدرة القوية على مكافحة التدخل تقلل إلى حد كبير من كثافة عمل الموظفين الميدانيين،مما يجعلها أداة مثالية لوحدات توليد الطاقة وإمداداتها وكذلك مصنعي المحولات لضمان الإنتاج الآمن وتحسين جودة المنتجات.
التطبيقات والجمهور المستهدف:مصممة لمصنعي المحولات الذين يقومون بقبول المصانع ومراقبة جودة الصنابير أثناء التحميلفرق الاختبار الوقائي لمحطة توليد الكهرباء والمرافق التي تنفذ لوائح التسليم والاختبار الوقائي، ورش العمل لإصلاح وصيانة OLTC ، فرق تشغيل واستقبال محطات فرعية جديدةوشركات التثبيت والتشغيل الكهربائي التي تحقق من أداء محول الصنبور قبل تشغيل الطاقة.
المواصفات الرئيسية
| المعلم |
المواصفات |
| تيار الخروج |
1.0A، 0.5A، 0.2A |
| نطاق مقاومة الانتقال |
0.3Ω~20Ω (1.0A) ، 5Ω~40Ω (0.5A) ، 20Ω~100Ω (0.2A) |
| نطاق زمني للتحول |
0~320ms |
| الجهد المفتوح |
24 فولت |
| دقة القياس |
مقاومة الانتقال: ± ((5% قراءة ±0.1Ω) ؛ وقت الانتقال: ± ((0.1% قراءة ±0.2ms) |
| معدل أخذ العينات |
20كيلو هرتز |
| تخزين البيانات |
500 مجموعة مدمجة، تحتفظ في حالة انقطاع الطاقة |
| العرض |
شاشة LCD ذات سطوع عالي 7 بوصات |
| درجة حرارة العمل |
-10°C إلى 50°C |
| رطوبة العمل |
≤85%RH |
| إمدادات الطاقة |
AC220V±10٪، 50±1Hz |
| الأبعاد |
الوحدة الرئيسية 360 ملم × 290 ملم × 170 ملم؛ صندوق الكابلات 360 ملم × 290 ملم × 170 ملم |
| الوزن |
الوحدة الرئيسية 6.15kg، صندوق الكابلات 4.55kg |
الميزات المتقدمة
التيار الخارجي الكبير مع الوزن الخفيف ، مما يقلل إلى حد كبير من عبء العمل في الميدان
اختبارات المحولات YN و Y و Δ المرتبطة بقيم المقاومة المعروضة مباشرة دون تحويل
يدعم كل من أساليب القياس مع التلفيق ودون التلفيق
عرض شكل الموجة يضبط تلقائيًا المقاومة والطول الزمني وفقًا لقيم العينات
دائرة حماية كاملة ذات موثوقية عالية

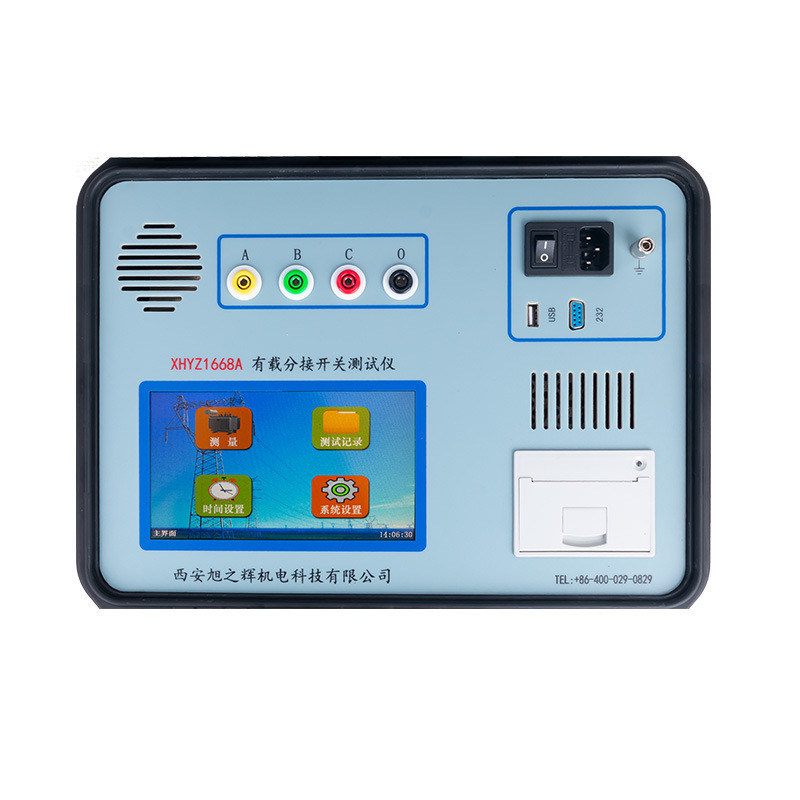

7 بوصة شاشة LCD كبيرة للتشغيل المريح في الموقع
يحفظ تلقائيًا ما يصل إلى 500 مجموعة من البيانات داخليًا
طابعة عالية السرعة المدمجة للطباعة الفورية لنتائج الاختبار
واجهات USB و RS232 لنقل البيانات
مستوى المرشح والإضاءة الخلفية قابلة للتعديل في إعدادات النظام للحصول على قراءة ساحة مثالية
توفر هذه الأداة لمهندسي اختبار OLTC حلًا موثوقًا وشاملًا لتقييم حالة مبدل الصنبور ، مما يساعد المصنعين ،المرافق وفرق التشغيل الكشف عن أخطاء المقاومة الانتقالية، الشيخوخة الربيعية وعيوب الاتصال قبل أن تؤدي إلى فشل المحول.
الأسئلة الشائعة
س1: لمن صمم هذا الجهاز لتحديد الطاقة؟
وهي مصممة لمصنعي المحولات الذين يقومون بقبول المصنع ومراقبة الجودة الخارجة لمغيرات الصنبور أثناء الشحن، ومحطات الطاقة وفرق الاختبارات الوقائية للمرافق،ورش العمل لإصلاح وصيانة OLTC، فرق تشغيل واستقبال محطات فرعية جديدة، وشركات التثبيت والتشغيل الكهربائي التي تحقق من أداء محول الصنبور قبل التشغيل.
س2: ما هي الاختبارات التي يمكن أن يقوم بها جهاز XHYZ1688؟
وهي تقيس شكل الموجة الانتقالية ، والوقت الانتقالية ، وقيم مقاومة الانتقال الفورية ومزامنة ثلاثية المراحل للمحولات على محمولة مبدلات الصنبور.كما أنها تدعم التحقق من تسلسل العمل من تغيير المفاتيح، تلبية متطلبات لوائح تسليم معدات الطاقة واختبار الوقاية للتحقق من تسلسل العمل وقياس وقت التبديل.
السؤال 3: هل يمكن أن تختبر وصلات مختلفة للفواصل في المحول؟
نعم، جهاز XHYZ1688 يختبر المحولات المتصلة بـ YN و Y و Δ، ويتم عرض قيم المقاومة مباشرة بدون تحويل يدوي.انها تدعم كل من مع طي ودون طي طرق القياسبالنسبة للمحولات المتصلة بـ Y بدون محرك نقطة محايدة ، يتم دعم القياس في مرحلتين مع التحويل ، ويتم توفير إرشادات سلكية خاصة للفواصل المتصلة بـ Δ.
س4: ما هي نطاقات القياس ودقة القياس؟
يتكون التيار الخارجي من ثلاثة عجلات من 1.0A و 0.5A و 0.2A. نطاق قياس مقاومة الانتقال هو 0.3Ω إلى 100Ω اعتمادا على التيار المحدد ، بدقة ± ((5%) القراءة ± 0.1Ω.نطاق قياس وقت الانتقال من 0 إلى 320ms بدقة ± (((0.1٪ قراءة ± 0.2ms) ، وتصل معدل أخذ العينات إلى 20kHz لالتقاط شكل الموجة بدقة.
السؤال 5: هل XHYZ1688 مناسبة للاستخدام الميداني؟
نعم، الجهاز لديه شاشة LCD عالية الوضوح 7 بوصات، إشارات قائمة صينية كاملة، طابعة عالية السرعة مدمجة، واجهات USB و RS232، ويمكنها حفظ ما يصل إلى 500 مجموعة من البيانات تلقائيًا.الوحدة الرئيسية تزن فقط 6.15kg و صندوق الكابلات 4.55kg، مع قدرة قوية ضد التدخل، مما يسهل حملها وتشغيلها في محطات الفرعية ومحطات الطاقة ومواقع التصنيع.
