| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE, ISO |
| رقم الموديل: | اكس اتش زد كيه 1620 |

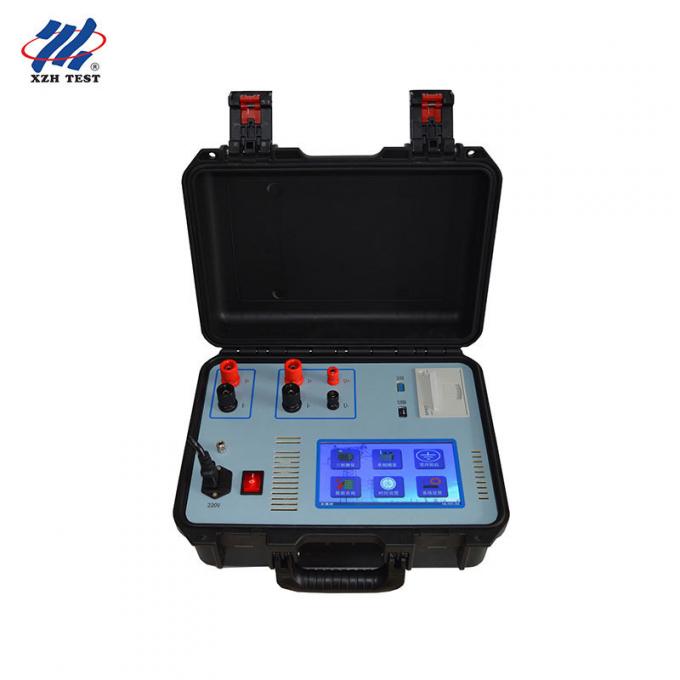

جهاز اختبار معاوقة قصر الدائرة ذات الجهد المنخفض XHZK1620 للمحول الكهربائي مع طابعة
تعتبر معاوقة قصر الدائرة معلمة مهمة للمحول. طريقة معاوقة قصر الدائرة هي طريقة تقليدية للحكم على تشوه الملف. وفقًا لأحكام GB1094.5-2003 و IEC60076-5:2000، فإن اختلاف المفاعلة ذات قصر الدائرة هو المعيار الوحيد للحكم على ما إذا كان ملف المحول مشوهًا أم لا.
الوظيفة الرئيسية
يمكنه قياس معاوقة قصر الدائرة للمحول، ومفاعلة قصر الدائرة، وجهد المعاوقة ثلاثي الأطوار؛
يمكنه عرض الجهد والتيار والطاقة والتردد والمعلمات الأخرى لكل اختبار؛
يمكن إكمال القياس باستخدام مصدر طاقة تيار متردد أحادي الطور 220 فولت فقط. إذا لم يكن هناك طاقة تيار متردد، فيمكن تشغيله بواسطة UPS صغير الطاقة (عبر الإنترنت 500VA)؛
يمكن تحديد مصدر طاقة الاختبار من مصدر الطاقة الداخلي ومصدر الطاقة الخارجي على حد سواء: مصدر الطاقة الداخلي هو مصدر طاقة عمل الجهاز، ويمكن إدخال مصدر الطاقة الخارجي بواسطة منظم الجهد؛
عملية التوصيل بسيطة ومريحة. يمكن لعملية توصيل واحدة وبدء واحد إكمال القياس ثلاثي الأطوار تلقائيًا وعرض نتيجة القياس مباشرة.
يتم التحكم في جهد الخرج والتيار الخارج تلقائيًا بواسطة الجهاز نفسه عند استخدام مصدر الطاقة الداخلي، دون أي معدات مساعدة خارجية؛
تصحيح التردد التلقائي للقضاء على الأخطاء الناتجة عن تقلبات التردد؛
يمكنه تخزين آلاف نتائج القياس. يحتوي الجهاز على ذاكرة مدمجة غير قابلة للإيقاف ويمكنها تخزين بيانات القياس لفترة طويلة.
شاشة LCD كبيرة، وقوائم ونصائح تشغيل باللغتين الصينية/الإنجليزية، وهي بديهية ومريحة؛
لا يوجد تقويم إيقاف التشغيل، وظيفة الساعة.
| نطاق الاختبار | الجهد: 20 فولت ~ 400 فولت |
| الحالي | 0.5 أمبير ~ 10 أمبير |
| دقة الجهد | الحالي: درجة 0.2 |
| المعاوقة | درجة 0.5 |
| الطاقة | درجة 0.5 (cosφ>0.15) |
| الحجم | 350 × 270 × 170 ملم |
| الوزن | 8 كجم |
