تحليل استجابة تردد المحول المحمول لتحليل تشوه الملف

يمكن لجهاز اختبار تشوه لفائف المحولات أن يحكم بدقة على الأعطال الداخلية للمحول بناءً على قياس المعلمات المميزة لللفائف الداخلية للمحول وطريقة تحليل استجابة التردد (FRA) للأعطال الداخلية التي يتم تطويرها وإتقانها حاليًا من قبل الدول المتقدمة في العالم.
بعد تصميم المحول وتصنيعه، يتم تحديد ملفاته وهيكله الداخلي. لذلك، بالنسبة لملف محول متعدد اللفائف، إذا كان مستوى الجهد هو نفسه وطريقة اللف هي نفسها، فيجب أن تكون المعلمات المقابلة (Ci، Li) لكل ملف معينة. لذلك، يتم تحديد استجابة مجال التردد المميزة لكل ملف أيضًا، ويمكن مقارنة أطياف التردد بين ملفات الطور الثلاثة المقابلة.
إذا كان المحول يعاني من دوائر قصر بين اللفات أو الأطوار أثناء الاختبار، أو اصطدامات أثناء النقل، مما يؤدي إلى إزاحة نسبية للملفات، وتشوه الملف بسبب التوتر الكهرومغناطيسي في ظل ظروف الدائرة القصيرة والأعطال أثناء التشغيل، فسوف تتأثر معلمات توزيع لفائف المحول. تحدث التغييرات. وهذا بدوره يؤثر ويغير خصائص مجال التردد الأصلية للمحول، أي أن استجابة التردد تتغير في السعة وتتحول نقطة تردد الرنين، وما إلى ذلك. جهاز اختبار لفائف المحولات الذي تم تطويره بناءً على طريقة تحليل الاستجابة هو مثل هذا الجهاز الجديد غير المدمر لاختبار الأعطال الداخلية في المحولات. إنه مناسب للكشف عن الأعطال الهيكلية الداخلية لمحولات الطاقة 63 كيلو فولت ~ 500 كيلو فولت.
يقوم جهاز اختبار تشوه لفائف المحولات بتحديد التغييرات في الاستجابة لمعلمات اللفائف الداخلية للمحول في نطاقات تردد مختلفة، ثم يحدد اللفائف الداخلية للمحول بناءً على حجم التغيير، والسعة والمساحة لتغيير استجابة التردد، واتجاه تغيير استجابة التردد. يمكن استخدام درجة التغيير لتحديد ما إذا كان المحول قد تعرض لأضرار جسيمة ويحتاج إلى إصلاح شامل بناءً على نتائج القياس.
بالنسبة للمحولات العاملة، بغض النظر عما إذا كانت خرائط خصائص مجال التردد قد تم حفظها في الماضي، يمكن أيضًا الحكم على درجة الخطأ من خلال مقارنة الاختلافات في الخرائط المميزة بين ملفات المحولات المعيبة. بالطبع، إذا تم الاحتفاظ بمجموعة من الرسوم البيانية الأصلية لخصائص اللف للمحول، فسيكون من الأسهل توفير أساس أكثر دقة وقوة لحالة تشغيل المحول وتحليل ما بعد الحوادث والصيانة.
النسخة الإنجليزية متاحة، نرحب بك للاتصال بنا للحصول على مزيد من المعلومات

1. يعتمد التحكم في الاقتناء معالجًا دقيقًا عالي السرعة ومتكاملًا.
2. واجهة USB للاتصال بين الكمبيوتر المحمول والجهاز.
3. يمكن استخدام واجهة Bluetooth اللاسلكية أو واجهة WIFI اللاسلكية للتواصل بين الكمبيوتر المحمول والجهاز. يمكن استخدام واجهة WIFI اللاسلكية بسهولة على أجهزة الكمبيوتر اللوحية والهواتف الذكية.
4. تعتمد حركة الأجهزة تقنية المسح الرقمي عالية السرعة المخصصة DDS. من خلال الاختبار، يمكن تشخيص الأعطال مثل الالتواء والانتفاخ والتحول والإمالة وتشوه الدائرة القصيرة بين اللفات والدائرة القصيرة بين جهات الاتصال بين الأطوار بدقة من خلال الاختبار.
5. أخذ عينات A/D مزدوجة القناة عالية السرعة 16 بت (يغير الاختبار الموقعي مبدل الصنبور، وتتغير منحنى الموجة بشكل كبير).
6. يتم تعديل سعة إخراج الإشارة عن طريق البرنامج، وتبلغ قيمة الذروة القصوى للسعة ±10 فولت.
7. يقوم الكمبيوتر تلقائيًا بتحليل نتائج الاختبار وإنشاء مستند إلكتروني (Word).
8. يحتوي الجهاز على وظائف نظام قياس مزدوجة لقياس المسح الترددي الخطي وقياس المسح الترددي المجزأ، وهو متوافق مع أوضاع القياس للمدرستين التقنيتين المحليتين الحاليتين.
9. تتوافق خصائص السعة والتردد مع المواصفات الفنية الوطنية لأجهزة اختبار خصائص السعة والتردد. يحتوي المحور السيني (التردد) على نوعين: التخرج الخطي والتخرج اللوغاريتمي. لذلك، يمكن أن يكون المنحنى المطبوع منحنى تخرج خطي أو منحنى تخرج لوغاريتمي. يمكن للمستخدم الاختيار وفقًا للاحتياجات الفعلية.
10. نظام تحليل بيانات الكشف التلقائي
قارن أفقيًا أوجه التشابه بين اللفات بين الأطوار الثلاثة A و B و C.
نتائج التحليل هي:
الاتساق جيد جدًا
اتساق جيد
اتساق ضعيف
الاتساق ضعيف جدًا,
المقارنة الرأسية A-A و B-B و C-C تسترجع البيانات الأصلية والبيانات الحالية في نفس الطور لمقارنة تشوه اللف.
نتائج التحليل هي:
لف عادي
تشوه خفيف
تشوه معتدل
تشوه شديد
11. يمكن إنشاء المستندات الإلكترونية Word تلقائيًا للحفظ والطباعة.
12. يتوافق هذا الجهاز تمامًا مع الشروط الفنية لمعيار الطاقة DL/T911-2016 "طريقة تحليل استجابة التردد لتشوه لفائف محولات الطاقة".
طريقة المسح

1. توزيع المسح الخطي

نطاق قياس تردد المسح: (10 هرتز) - (10 ميجاهرتز) 40000 نقطة تردد مسح، الدقة 0.25 كيلو هرتز و 0.5 كيلو هرتز و 1 كيلو هرتز.

2. توزيع قياس المسح الترددي المجزأ

نطاق قياس تردد المسح: (0.5 كيلو هرتز) - (1 ميجاهرتز)، 2000 نقطة تردد مسح؛

(0.5 كيلو هرتز) - (10 كيلو هرتز)

(10 كيلو هرتز) - (100 كيلو هرتز)

(100 كيلو هرتز) - (500 كيلو هرتز)

(500 كيلو هرتز) - (1000 كيلو هرتز)

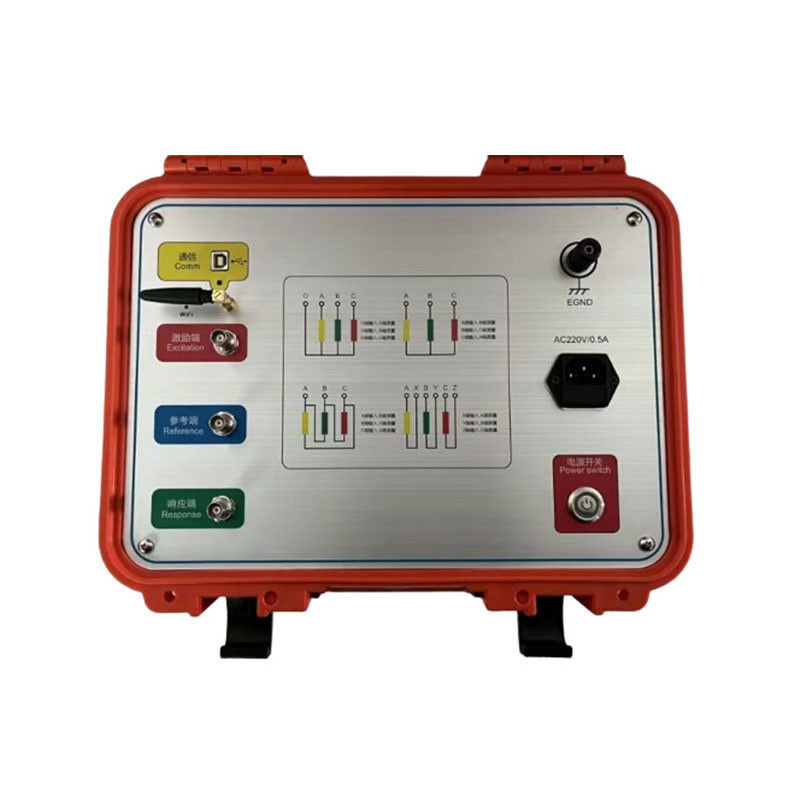

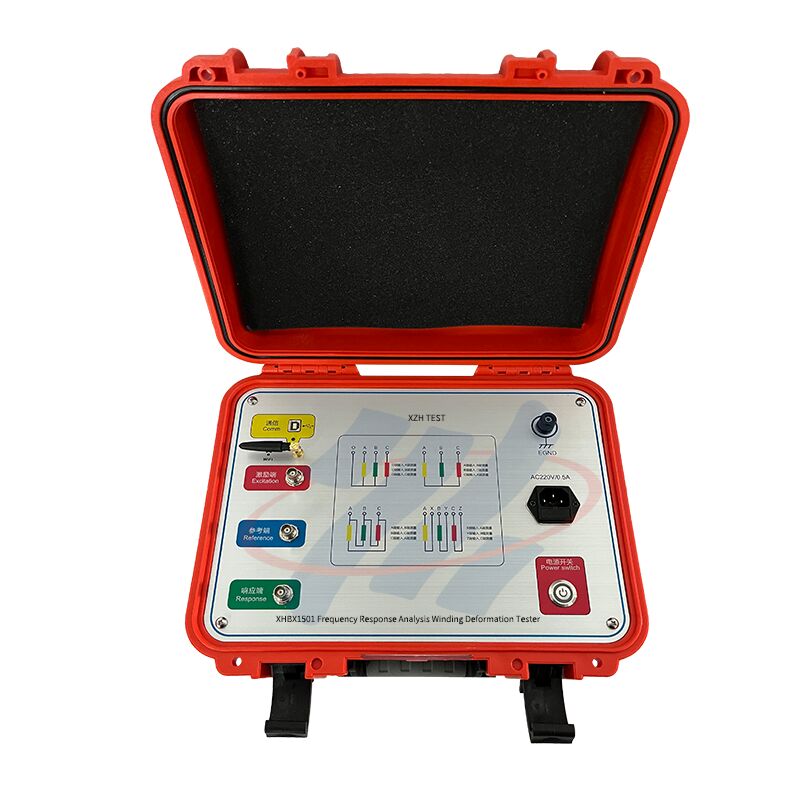

1. يتكون جهاز اختبار تشوه لفائف المحولات من جزء قياس وجزء برنامج تحليل. يتم التحكم في جزء القياس بواسطة متحكم دقيق عالي السرعة ويتكون من توليد الإشارة وقياس الإشارة. يتم توصيل جزء القياس بجهاز كمبيوتر لوحي من خلال واجهة WIFI اللاسلكية، والتي لا تتطلب أي أسلاك وسهلة الاستخدام. يمكن أيضًا استخدام واجهات Bluetooth اللاسلكية و USB للاتصال بجهاز لوحي أو كمبيوتر محمول.
2. أثناء عملية الاختبار، يلزم فقط إزالة قضيب التوصيل الخاص بالمحول، ويمكن إكمال جميع الاختبارات دون تعليق الغطاء أو تفكيك المحول.
3. يحتوي الجهاز على مجموعة متنوعة من وظائف قياس نظام المسح الخطي للتردد. يبلغ تردد المسح الخطي للقياس 10 ميجاهرتز. يمكن تقسيم الفاصل الزمني للمسح الترددي إلى 0.25 كيلو هرتز و 0.5 كيلو هرتز و 1 كيلو هرتز، مما يوفر المزيد من التحليل لتشوه المحول.
4. الجهاز ذكي للغاية وسهل الاستخدام وله وظائف متعددة مثل تعديل النطاق التلقائي وتعديل تردد أخذ العينات التلقائي.
5. يستخدم البرنامج نظام التشغيل Windows وهو متوافق مع أنظمة Win98/2000/WinXP/Win7/Win8/Win10. يوفر للمستخدمين واجهة عرض أكثر ملاءمة وسهولة في الاستخدام.
6. يوفر تحليلًا مقارنًا للمنحنيات التاريخية، ويمكنه تحميل منحنيات تاريخية متعددة للمراقبة في نفس الوقت، ويمكنه تحديد أي منحنى على وجه التحديد للتحليل الأفقي والرأسي. مزود بنظام تحليل وتشخيص ذكي للخبراء، يمكنه تشخيص حالة لفائف المحول تلقائيًا، وتحميل 6 منحنيات في نفس الوقت، وحساب المعلمات ذات الصلة لكل منحنى تلقائيًا، وتشخيص تشوه اللف تلقائيًا، وتقديم استنتاجات مرجعية للتشخيص.
7. وظيفة إدارة البرنامج قوية، مع الأخذ في الاعتبار الكامل لاحتياجات الاستخدام الميداني، وحفظ معلمات حالة البيئة تلقائيًا لتوفير أساس لتشخيص تشوه لفائف المحول. يتم حفظ بيانات القياس تلقائيًا ولديها وظيفة طباعة ملونة لتسهيل قيام المستخدمين بإنشاء تقارير الاختبار.
8. يتميز البرنامج بميزات إنسانية واضحة. معظم الشروط المقاسة هي خيارات. يمكن حفظ المعلمات التفصيلية للمحول للرجوع إليها التشخيصية، وليست هناك حاجة لإدخالها في الموقع. يمكن إضافة المعلومات وتعديلها لاحقًا، مما يجعلها أكثر ملاءمة للاستخدام.
9. البرنامج ذكي للغاية. بعد توصيل إشارات الإدخال والإخراج وتعيين معلمات الحالة، يمكن إكمال جميع أعمال القياس، ويمكن فتح منحنيات شكل الموجة التاريخية أثناء القياس في أي وقت للمقارنة والمراقبة وإيقاف القياس.
10. يقل وقت قياس كل طور عن 60 ثانية، والوقت الإجمالي المطلوب لقياس تشوه اللف لمحولات الطاقة ذات اللفات العالية أو المتوسطة أو المنخفضة (لا يوجد حد للسعة ومستوى الجهد) لا يزيد عن 10 دقائق.
11. عند قياس المحول، يمكن للعاملين في الأسلاك وضع أسلاك إدخال وإخراج الإشارة بشكل تعسفي دون التأثير على نتائج القياس. يمكن للعاملين في الأسلاك البقاء على خزان المحول دون النزول، مما يقلل من كثافة اليد العاملة.
