محول ثلاثي المراحل التلقائي يحول مقياس نسبة لمعالجة مشاكل المحول

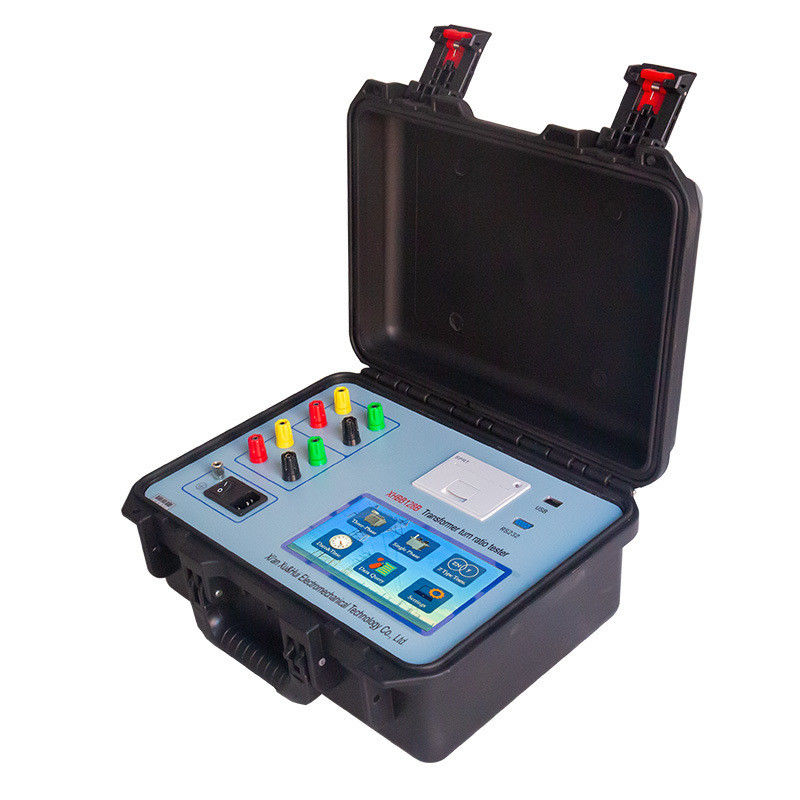

XHBB128B محول مقياس نسبة الدوران
في عملية إنتاج محولات الطاقة شبه المنتهية والمنتهيةقبل أن يتم تشغيل المحول المثبت حديثًا ووفقًا لقواعد الاختبار الوقائي لوزارة الطاقة الكهربائية، من الضروري اختبار نسبة الدوران أو نسبة الجهد من المحول العامل ، ويمكن التحقق من نسبة الدوران المحول.ما إذا كان المحول مصاب بقطع قصير بين الدورات، ما إذا كان يمكن تشغيل المحول بالتوازي. قراءة جسر النسبة التقليدية ليست بديهية ، ويمكن إجراء التحويل فقط مرحلة بعد مرحلة.
هذا الاختبار نسبة التحول يتغلب على أوجه القصور في اختبار الجسر نسبة التحول التقليدية. انها سهلة وبديهية التشغيل.انها تتبنى ثلاثة مراحل الدقة عاكس الطاقة، الذي لديه اختبار سريع ودقة عالية.

1يستخدم الجهاز مصدر طاقة عاكس دقة ثلاثي المراحل بدلاً من مصدر طاقة شبكة كهربائية أحادي المراحل كجهد قياس،الذي يزيل التأثير الهارموني لجهد الشبكة خلال القياس ويجعل القياس أكثر دقةعندما يكون مصدر الطاقة هو مولد، فإنه لا يكون له تأثير.
2اعتمادا على الجهد الخارجي ثلاثي المراحل، وتحسين سرعة الاختبار، وقياس الزاوية بين المراحل وتحديد تلقائيا مجموعة الأسلاك المحول 0-11.
3وهي مناسبة لمجموعة واسعة من المحولات، وخاصة لقياس المحولات من النوع Z، محولات محولات، محولات الأرض، محولات الفرن الكهربائي،محولات تحويل المراحل، محولات الموازنة، الخ.
4يتم تبني مصدر الطاقة المبدل ثلاثي المراحل الدقة المصنوعة من تلقاء نفسها، والتي لديها حماية الاتصال العكسي الجهد العالي والمنخفض، حماية الدائرة القصيرة بين المحولات،مفتاح الضغط غير في مكانه حماية، إصدار كامل حماية الدائرة القصيرة، ويزيد من استقرار الأداة.
5بعد إدخال المعلمات المسجلة ، يمكن قياس نسبة المحول ، وقيمة الخطأ وموقف الصنبور الخاص بمغيّر الصنبور تلقائيًا ، خاصة بالنسبة لمغيّر الصنبور مع الصنبور غير المتماثل ،يمكن أيضًا قياس الموقف الدقيق لمحول تغيير الصنبور بدقة-مُغيّر الصنبور قادر على قياس 99 نقطة صنبور
6. باستخدام 7 بوصة عالية الوضوح لون الشاشة اللمسية LCD، العرض وحدات، كل خطوة العملية لديها إشارات الصينية، لا حاجة إلى كتيبات، مجرد النظر في إشارات LCD لاستكمال عملية الأداة.
7الجهاز لديه كل من مخرجات الطباعة، واجهة القرص U، واجهة RS232، والتي هي مريحة للمكتب بدون ورق.
8يعتمد على صندوق بلاستيكي هندسي متعدد الوظائف مقاوم للبرد والحرارة ومختوم و مقاوم للماء ومضاد للسقوط والصدمات ، وهو مناسب للتجارب الميدانية.

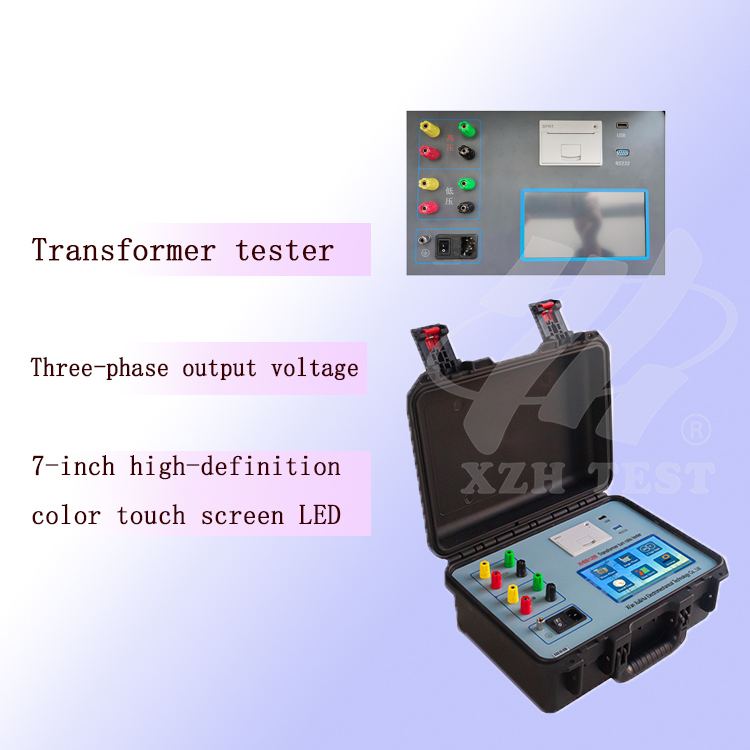

مقدمة اللجنة


(1) شاشة العرض: شاشة LCD ملونة تعمل باللمس عالية الوضوح 7 بوصات ، إضاءة خلفية رقمية للتعديل ، قائمة تشغيل العرض ونتائج الاختبار.
(2) محطة الجهد العالي: قم بتوصيل المحطات الصفراء والأخضر والأحمر والأسود لخط الاختبار ، وربط المراحل الثلاثة a و B و C و O على جانب الجهد العالي للمحول المختبر.
(3) محطة الجهد المنخفض: الأصفر والأخضر والأحمر والأسود متصلون بثلاث مراحل a و B و C و o في جانب الجهد المنخفض للمحول المختبر
(4) AC220V: منفذ مدخل الطاقة للجهاز بأكمله ، متصل بمصدر الطاقة الترددي للطاقة AC220V.
(5). نقطة الارض الواقية.
الاتصال: الاتصال المتسلسل
(7) USB: تخزين USB
الطابعة: طباعة نتائج الاختبار بعد القياس.
واجهة الاختبار
بعد بدء الأداة ، يتم عرض واجهة التشغيل كما هو موضح في الشكل هناك ستة خيارات وظيفية في واجهة التشغيل ، بما في ذلك ستة خيارات وظيفية:[قياس ثلاثي المراحل]، [قياس الفاز الواحد]، [المحول من النوع Z]، [إعداد الوقت]، [استفسار البيانات] و [إعداد النظام]. انقر على أي مفتاح وظيفة لإدخال الإعداد.

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

واجهة قياس ثلاثي المراحل

انقر فوق [قياس ثلاثي المراحل] لدخول واجهة القياس ثلاثي المراحل. يمكن أن يظهر مربع النص على لوحة المفاتيح المذكورة أعلاه ، ويمكنك إدخال قيم خاصة.يمكن تغيير القيم القياسية عن طريق الضغط على الزر على اليمين;
أساليب ضبط القياس أحادي المرحلة، والمحول من النوع Z والقياس ثلاثي المرحلة هي نفسها في الأساس ولن تتكرر.
يتم عرض واجهة إكمال الاختبار في الشكل أدناه

بعد الانتهاء من الاختبار، اضغط على
مفتاح [العودة] للعودة إلى واجهة البدء،
[سابق] [التالي] يمكنك عرض وطباعة البيانات التاريخية؛
[قرص U] هو تخزين البيانات الحالية على قرص فلاش USB.
[طباعة] يمكنك طباعة بيانات الاختبار
