| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XZH Test |
| إصدار الشهادات: | ISO/CE |
| رقم الموديل: | إكس إتش إكس سي 105 |

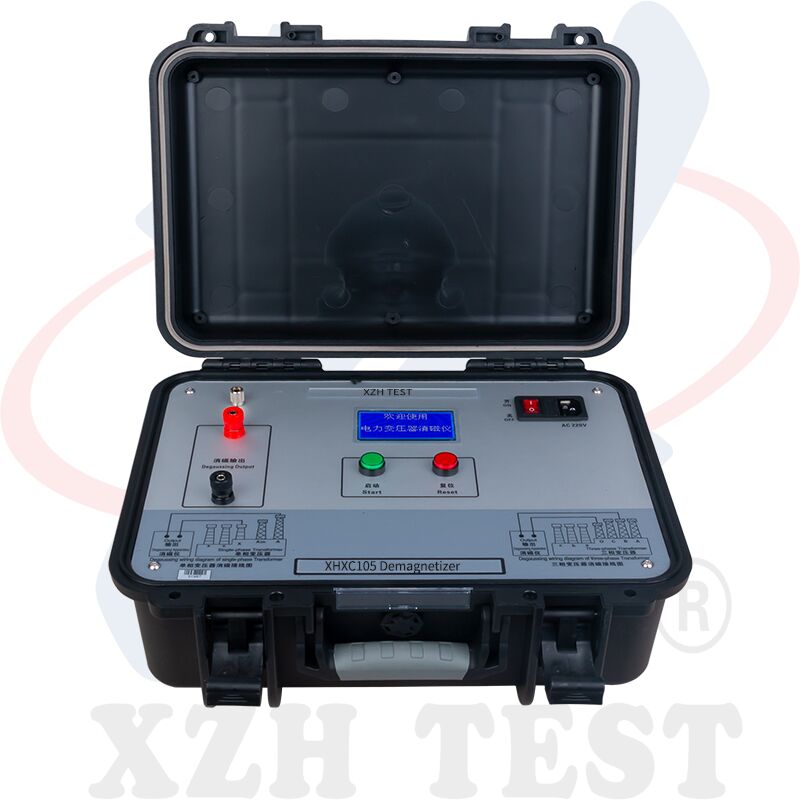

XHXC105 محول Demagnetization التاجر هو أداة متخصصة مصممة للقضاء على المغناطيسية المتبقية في محولات الطاقة الكبيرة ومحولات الأدوات بعد اختبار مقاومة التيار المباشر.باستخدام تكنولوجيا تخفيف تردد التيار المباشر المحتملة براءة الاختراع ، فإنه يحمي محولات الطاقة من تأثير التيار الداخلي أثناء التشغيل ويضمن تشغيل الشبكة الآمن.بالمقارنة مع الأجيال السابقة، إضافة XHXC105 وضع إزالة الصوت الذكي التلقائي، وزيادة حجم شاشة LCD لتغذية المعلومات الغنية، وتتميز بتشغيل بديهي ذو زرين (الأحمر للاختيار / إعادة تعيين،أخضر للتأكيد/البدء)الأهم من ذلك، تم تقليل وقت إزالة المغناطيسية من 30 دقيقة من المعيار الصناعي إلى أقل من 4 دقائق لكل دورة، مع تحسين الفعالية من 80٪ إلى أكثر من 90٪.
المغناطيسية المتبقية في نواة المحولات ، الناجمة عن التشنج المتأصل للمواد المغناطيسية الحديدية بعد قياس نسبة الجهد ومقاومة التيار المباشر ، يمكن أن تؤدي إلى عواقب وخيمة:تشبع النواة بنصف الدورة ينتج تيارًا داخليًا غنيًا بالهرمونات، زيادة استهلاك الطاقة التفاعلية، سوء التشغيل المرورية الحماية، والانقطاع الكبير المحتمل بسبب آثار الإندفاع المتعاطف على المحولات المجاورة.XHXC105 بشكل فعال القضاء على هذه المخاطر قبل تشغيل المحول.
تستخدم XHXC105 طريقة تخفيف تردد التيار المباشر، وهي تقنية براءة اختراع تقلل بشكل تدريجي من نطاق التيار مع عكس قطبية التيار بشكل دوري.من خلال تقلص تدريجيا حلقة الهستيريس المغناطيسية وتمكين الغاء القطب المغناطيسي المتبادل، الجهاز يحقق إزالة المغناطيسية عميقة وشاملة.يضمن نظام الاستحواذ على البيانات AD المدمج 16 بت استقرار التيار التلقائي الدقيق ومراقبة في الوقت الحقيقي طوال عملية إزالة الغاز.
الخصائص الرئيسية| المعلم | المواصفات |
|---|---|
| التيار القياسي | 5A، 1A، 200mA، 5mA (يمكن تخصيصها) |
| أساليب إزالة الضغط | اليدوي والأتمتي |
| وقت إزالة الكتلة (اليدوي) | 3 دقائق لكل دورة |
| وقت إزالة الغازات (أتوماتيكي) | ≤9 دقائق لكل دورة (مستوى 4 كامل) |
| تحليل الفعالية | ≥ 90% لكل دورة (أوتوماتيك) ؛ ≥ 80% لكل دورة (يدوي) |
| إظهار التقدم | 0 ٪ 100% في الوقت الحقيقي مع تسجيل تلقائي |
| اكتساب البيانات | معالجة دقة عالية 16 بت AD |
| العرض | مصفوفة LCD 128 × 64 بكسل |
| إمدادات الطاقة | معدل التيار المتردد 220 فولت ± 10٪، 50 هرتز ± 1 هرتز |
| درجة حرارة العمل | -25°C إلى +50°C |
| رطوبة العمل | ≤90% RH |
| الوزن | 5 كجم (وزن صافي، باستثناء محركات الاختبار) |
| فيوز | 8A (بما في ذلك فيوز الاحتياطي لنظام AC 220V) |
على عكس أدوات الاختبار الكهربائية ذات الأغراض العامة ، تم تصميم XHXC105 خصيصًا للمنظمات التي تدير أصول الطاقة عالية الجهد حيث تكون موثوقية التشغيل مهمة حاسمة:
✅ مرافق نقل وتوزيع الكهرباء- مشغلي الشبكات الذين يقومون بتحقق من صحة محولات الطاقة 35kV ¥ 330kV + في المحطات الفرعية ،حيث أن المغناطيسية المتبقية تشكل مخاطر مباشرة لتعطيل جهاز الإرسال الوقائي وتعطيل الشبكة المتداخلة.
✅ مراقبة جودة تصنيع المحولاتتقود إدارات مراقبة الجودة التحقق من المغناطيسية المتبقية بعد الإنتاج قبل الشحن، وضمان وصول المحولات إلى مواقع العملاء جاهزة للتشغيل الفوري الآمن.
✅ فرق صيانة المحطات الفرعية عالية الجهد- طاقم الخدمة الميدانية الذين يحتاجون إلى أداة محمولة (5 كجم) ، سريعة (أقل من 4 دقائق) وسهلة الاستخدام (ضربة زر) لصيانة المحولات الروتينية واختبار ما بعد الإصلاح.
✅ مزودي خدمات الاختبار والتشغيل الكهربائيشركات اختبار خارجية تقدم خدمات متخصصة لتشغيل المحولات، حيث يجمع XHXC105 بين السرعة والدقةوتقديم تقارير مفصلة عن التقدم يوفر ميزة تنافسية.
السؤال 1: لماذا يكون إزالة مغناطيسية المحول ضروريًا قبل التشغيل؟
بعد اختبار مقاومة التيار المباشر أو قياس نسبة الجهد ، تبقى المغناطيسية المتبقية في قلب المحول بسبب الهستيريس المغناطيسي الحديدي. عندما يتم تشغيل المحول ،هذا التدفق المتبقي يمكن أن يسبب تشبع النواة في نصف دورة، وتوليد التيارات الاندفاعية عالية السعة الغنية بالهرمونيات التي قد تؤدي إلى تشغيل المرورات الوقائية ، وتلف مفاصل الدوائر ، وتقلل من دقة قياس CT ،وحتى أن تؤدي إلى حوادث إقتحام متعاطفة تسبب انقطاع التيار الكهربائي عبر المحطات الفرعية المترابطةإزالة المغناطيسية الكاملة تضمن طاقة محول آمنة وموثوقة
س2: كيف يحقق XHXC105 إزالة المغناطيسية في أقل من 4 دقائق عندما تستغرق الطرق التقليدية 30 دقيقة؟
تستخدم XHXC105 تقنية تخفيف تردد التيار المباشر المختصة ببراءة ، والتي تقلل تدريجياً من نطاق التيار المباشر المطبق مع عكس قطبية التيار بشكل دوري.هذا النهج عمل مزدوج في نفس الوقت يقلص حلقة التشنج المغناطيسي ويسمح الغاء القطب المغناطيسي المتبادلة، لتحقيق إزالة المغناطيسية العميقة بكثير أكثر كفاءة من طرق التخفيف التقليدية ذات الاتجاه الواحد المستخدمة من قبل الأجهزة القديمة.
السؤال 3: هل يمكن لـ XHXC105 التعامل مع المحولات ثلاثية المراحل، وما هي طريقة الاتصال؟
أجل، بالنسبة للمحولات ثلاثية المراحل، يتطلب XHXC105 توصيل فقط إلى المرحلة B لتحقيق إزالة كاملة من المغناطيسية لجميع المراحلالاتصال بالمحطات A و Xإن إصدار إزالة الغاز مستقل عن القطبية، والاتصالات الإيجابية والسلبية قابلة للتبادل. إذا كانت المرحلة المحددة ذات المغناطيسية الباقية الأعلى غير معروفة،يمكنك القيام بثلاثة أو أربعة تمرينات عبر مجموعات مختلفة من المراحل (AB، BC، CA).
السؤال 4: ما هو الفرق بين الوضع الآلي و اليدوي؟
في الوضع التلقائي، يقوم الجهاز بإجراء مرحلة قياس أولية (عشرات الثواني) ، ثم يمتد تلقائيًا من خلال جميع المستويات الأربعة للتيار 5A، 1A، 200mA،و 5mA في تسلسل حتى يصل تقدم إزالة الغاز إلى 100%، وبعد ذلك يتم تفريغها تلقائيًا. يوفر هذا أعلى كفاءة (≥ 90% لكل دورة) ويتم التوصية به لمعظم التطبيقات. في الوضع اليدوي،يقوم المشغل باختيار مستوى واحد من التيار للنزع الهدف من الغاز، والتي تكتمل في حوالي 3 دقائق لكل دورة مع فعالية ≥ 80% مفيدة لسيناريوهات محددة حيث يتم تفضيل مستوى محدد من التيار.
س5: ما هي الاحتياطات الأمنية التي يجب مراعاتها عند تشغيل XHXC105؟
تشمل المبادئ التوجيهية الرئيسية للسلامة: (1) قراءة دليل المستخدم الكامل قبل التشغيل واتباع جميع إجراءات الاتصال. (2) لا تربط أو تفك خطوط الاختبار أثناء تشغيل الأداة.(3) تأكد من أن محطة التأرجح متصلة بشكل آمن إلى الأرض موثوق بها قبل تشغيل. (4) لا تخلع مشابك الاختبار أثناء عملية إزالة الغاز. (5) إذا حدث أي تشوه، اضغط على زر إعادة التشغيل الأحمر على الفور أو اغلق مفتاح الطاقة الرئيسي.(6) الجهاز يحتوي على مكونات إلكترونية عالية الدقة(7) عندما يتم تشغيله بواسطة مولد ، تحقق من أن المخرج هو موجة 50 هرتز نظيفة مع الترسيم السليم.
| البند | كمية | الوصف |
|---|---|---|
| الوحدة الرئيسية | 1 | أداة إزالة المغناطيسية من المحول مع شاشة LCD |
| سلك الطاقة | 1 | كابل طاقة أجهزة AC 220V |
| مسارات الاختبار | 2 | كابلات توصيل لإزالة الغاز من مخرجات المحولات إلى غرف المحولات |
| سلك الأرض | 1 | كابل أرضية أمن الأجهزة |
| فيوز الاحتياطي | 5 | 8A فيوز لنظام الطاقة AC 220V |
الوثائق الإنجليزية والدعم الفني متاح
