| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE, ISO |
| رقم الموديل: | إكس إتش تي إكس 201 دي |

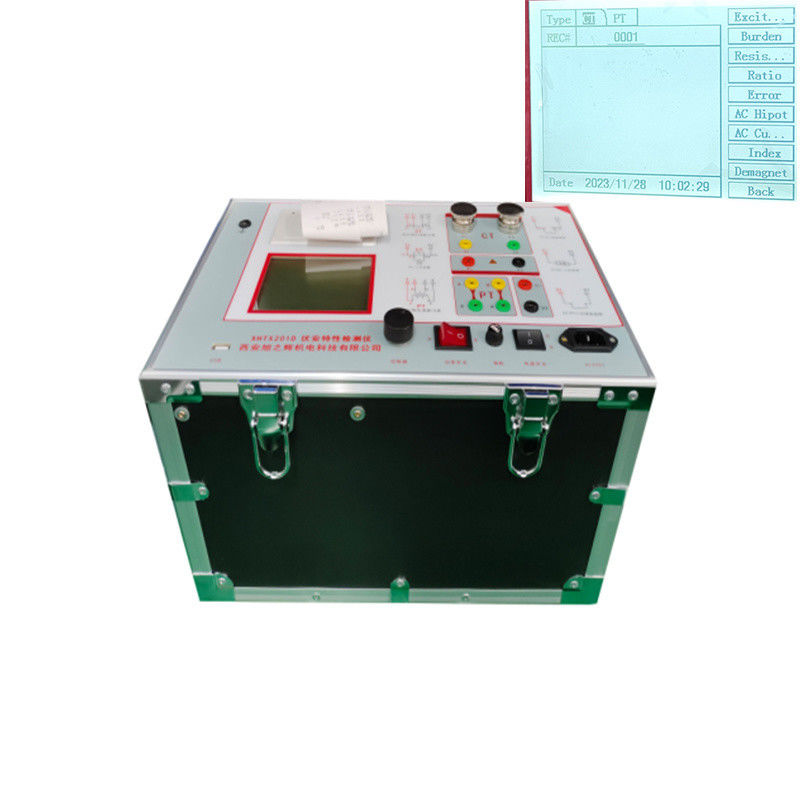

XHTX201Dتحليل CT/PTيستخدم أساساً لاختبار الميدان لـ CT و PT من الفئة P. وتشمل عناصر الاختبار أساساً خصائص الإثارة ونسبة التحويل والقطبية و منحنيات ديكاوس وخمسة و عشرة في المائة من الأخطاء.فحص الدائرة الثانوية، مقاومة اختبار التردد الطاقة التناوبي الحالي والحمل الثانوي. تبني LCD، طابعة صغيرة مجهزة ذاتيا تدعم الطباعة الميدانية؛ تدعم لاستخدام فلاش USBالقرصلتخزين البيانات، مع عملية بسيطة ومريحة.
السمات الرئيسية
دعم للكشف عن CT و PT
وظائف الاختبار الرئيسية والمعايير التقنيةجدول الوظائف
| أنا.محول التيار (CT) | محولات الجهد (PT) |
| 1.منحنى المغناطيسية | 1.اختبار خصائص الإثارة |
| 2.اختبار نسبة التحول | 2.اختبار نسبة التحول |
| 3.القطبية | 3.القطبية |
| 45% و 10%منحنى الخطأ | 4.مقاومة اختبار التيار المتبادل لتردد الطاقة |
| 5.الحركة الحاليّة | 5.ديجوس |
| 6.ديجوس | 6.حساب قيمة نقطة الركبة |
| 7.مقاومة اختبار التيار المتبادل لتردد الطاقة | 7.اختبار الحمل الثانوي الفعلي |
| 8.الحساب التلقائي لقيمة نقطة الإثارة في الركبة | 8. اختبار المقاومة |
| 9.اختبار الحمل الثانوي الفعلي | |
| 10. اختبار المقاومة |
| المعلمات التقنية الرئيسية | |
| إمدادات الطاقة التشغيلية: | AC220V±20V، 50~60Hz |
| شكل الموجة الخارجي لمصدر الطاقة للمعدات: | الموجة السينية |
| الجهد الخارجي للجهاز الواحد من خصائص الإثارة: | 0~2500 فولت |
| التيار الخارجي للإثارة: | 0~20 A |
| محرك واحد التيار الخروج من اختبار نسبة التحول | 0~1000A |
| نطاق قياس نسبة CT | 5~25000A/5A ((5000A/1A) |
| (ب)نطاق قياس نسبة T | 1~500 كيلو فولت |
| نطاق الحمل | 5 ~ 1000VA |
| نطاق قياس المقاومة | 0.1~300Ω |
| الخطأ: | ≤0.5% ((0.2%*قراءة+0.3%*مدى) |
| درجة حرارة العمل: | -10 درجة مئوية ~ +40 درجة مئوية |
| الرطوبة النسبية: | < 90RH٪ |
| الارتفاع | ≤ 1000 متر |
| الأبعاد الإجمالية ((الطول × العرض × الارتفاع): | 400 * 200 * 260 ((ملم) |
| وزن: | ≤23كيلوغرام |
