The cable outer sheath fault tester is designed based on the MURRAY bridge principle and can be used to locate the breakdown points of various wires and cables and the defect points that have no breakdown but low insulation resistance values.

يستخدم المعدات منظم الجهد الكهربائي ومحول من النوع R لتشكيل مصدر تيار ثابت عالي الجهد ، ويمكن أن يزيد أو يقلل تشغيل الزر من الجهد.

الجهد بدون حمولة هو 7500 فولت ، وتيار الدائرة القصيرة هو 100mA ، ويتم استخدام مكبر عالية الحساسية ومقياس الكهرباء لتحديد التوازن.إنه يشكل جسراً متوازناً مع مقياس طاقة متناسب، ويتم وضع الكل في طاقة عالية.

كابل القياس هو كابل مطاطي عالي الجهد ذو اثنين من النواة تم تصميمه خصيصًا. يتم استخدام طريقة قياس المقاومة ذات الأربعة أطراف لتجنب الأخطاء الناجمة عن مقاومة الرصاص.

اللوحة بأكملها في طاقة منخفضة، تشغيل بلمسة واحدة، أدخل طول الكابل وحسب مسافة العيب تلقائيًا.مصدر الجهد العالي والجسر مدمج في صندوق حماية محمولةولذلك، فإن الجهاز لديه فولتاج عالية، والوزن الخفيف، والتشغيل السهل والاستخدام الآمن.

الخصائص
الجهد الخارجي قابل للتعديل
لديها دقة عالية واستقرار
تعتمد مكبر حساسية عالية ومقياس غالفانومتر للإشارة إلى التوازن.
الحماية الصفرية
اختبار نقاط الفشل تلقائيًا ، ولكن الاحتفاظ بوظائف الاختبار اليدوي.
بالمقارنة مع طريقة انعكاس الموجة ، لا تمتلك طريقة ميزان الجسر منطقة عمياء وتستخدم لتحديد نقطة انهيار الكابلات القصيرة وقريبة من النهايات.

الجسور عالية الجهد مناسبة بشكل خاص
1نقطة انهيار الكابل عالية المقاومة بعد وضعها، وخاصة نقطة انهيار خطية عالية المقاومة التي من الصعب حرقها إلى مقاومة منخفضة،مثل الانهيار الخطي للمقاومة العالية لمفاصل الكابل.

2. نقطة انهيار من نوع فلاش اوفر. بعد انهيار ، يمكن لمصدر التيار الثابت الحفاظ على القوس ، يتدفق تيار مستقر عبر الجسر ، ولدى الجسر حساسية كافية.

3العيوب التي لم تتحطم بعد ولكن لديها مقاومة منخفضة، مثل عيوب العزل التي تم العثور عليها مع ميغومتر التي لديها مقاومة كابل منخفضة ولكن لا تتحطم تحت الجهد التشغيلي.

المواصفات التقنية

مبدأ العمل
مبدأ طريقة الجسر لموقع خطأ الكابل هو كما يلي: اختصار مرحلة الخطأ والمرحلة غير الخطأ من الكابل قيد الاختبار.ربط الذراعين من الجسر إلى مرحلة الخطأ والمرحلة غير الخطأ على التوالي، وتعديل المقاومة القابلة للتعديل على ذراعين من الجسر لجعل كابل الجسر الموازنة، وذلك باستخدام العلاقات النسبية وأطوال الكابلات المعروفة،يسمح بتحديد المسافة إلى الخطأ.

ميزة طريقة جسر موقع خطأ الكابل هي أنها بسيطة نسبيا ، ودقة تلبي متطلبات الاختبار الهندسي في الموقع.انها مريحة جدا لقياس اثنين من مراحل أخطاء الدائرة القصيرة في خطوط الكابلاتاستخدام جسر موراي لتحديد موقع نقطة الانهيار هو طريقة كلاسيكية، وهي مريحة ودقيقة.

تستند طريقة الجسر إلى حقيقة أن مقاومة جوهر السلك (أو طبقة الدرع) موحدة ومتناسبة مع الطول. يظهر الشكل التالي الاستخدام النموذجي:

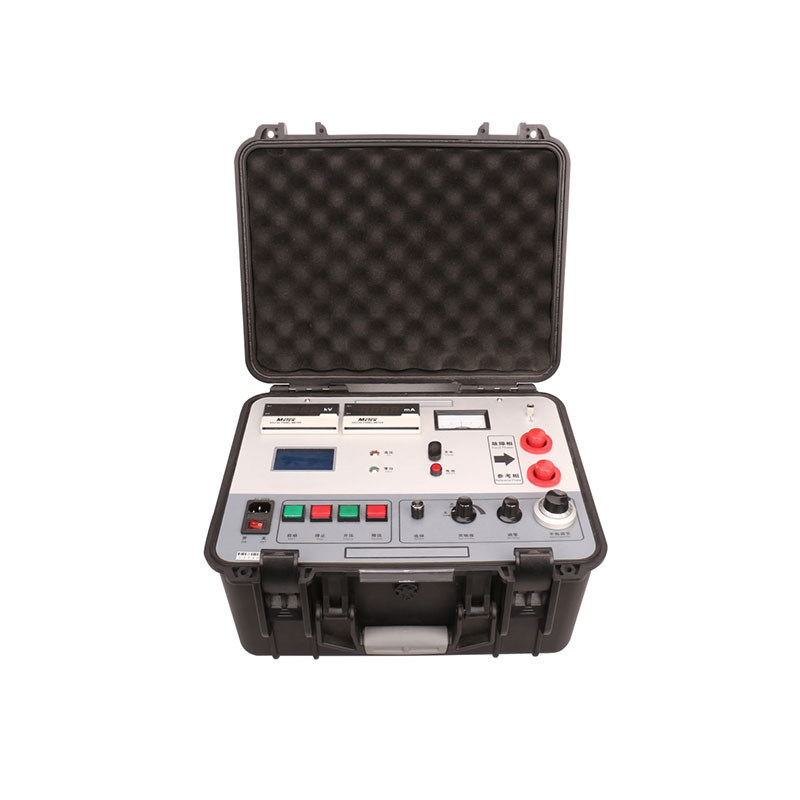

وصف اللوحة

1غالفانومتر: الميزان الكهربائي نقطة الصفر قابلة للتعديل

2أمبيتر: مؤشر التيار الخارجي، ماميتر.

3ولتمتر: كيلو فولت متراً للإشارة إلى الجهد الخارجي للجهد العالي

4ضوء مؤشر الجهد العالي: يضيء هذا الضوء عندما يكون هناك خروج عالي الجهد.

5العرض: يعرض محتوى العملية

6ضوء مؤشر الصفر: عندما يكون هذا الضوء مضاءً، فإنه يشير إلى أن الجهد الخارجي في حالة الصفر.

7مصدر الطاقة: مصدر الطاقة للجهاز ، منفذ الاتصال AC 220V

8حامل التأمين: مكان تثبيت التأمين لنظام إمدادات الطاقة AC 220V.

9مفتاح الطاقة: "I" يشغل مفتاح إمدادات الطاقة AC 220V، "0" يطفئ طاقة النظام.

10زر بدء التشغيل: عندما يكون ضوء الصفر مضاءً، فهذا يعني أن فولتاج الخروج في حالة الصفر. عندما يكون مضاءً، فإن زر بدء التشغيل فعال.إذا لم يضيء ضوء الصفر بعد تشغيل مفتاح الطاقة، اضغط على زر التراجع حتى يكون الضوء مضاء. عندما يكون ضوء الصفر مضاء، ، اضغط على هذا الزر لبدء الجهد العالي وتوليد خروج الجهد العالي

11زر الإيقاف: عند الانتهاء من الاختبار أو حدوث تشوه، اضغط على هذا الزر لقطع خروج الجهد العالي.

12زر تعزيز: اضغط على هذا الزر لزيادة الجهد الخارجي من الصغر إلى الكبير.

13زر خفض الضغط: اضغط على هذا الزر لخفض الجهد الخارجي من عالية إلى منخفضة.

14الاختيار: "الاختيار" اتفاقية تشغيل مفتاح الترميز: الدوران -- حركة المؤشر أو عملية تعديل الرقم.
اضغط ---- أداء أو تأكيد العملية.

15تعديل الحساسية: 1. مفتاح يعمل بالبطارية مدمج ؛ 2 ضبط الحساسية واستخدامه مع زر تعديل الصفر ؛

16زر تعديل الصفر: قم بتدوير زر تعديل الصفر لجعل مقياس الكهرباء يشير إلى الصفر.

17ضبط الميزان: قم بتعديل مقبض الميزان حتى ينحرف مقياس الكهرباء بشكل كبير بحيث يشير مقياس الكهرباء إلى الصفر.إذا كان المؤشر إلى اليمينمراقبة وتسجيل القراءة P1؛

18ضوء المؤشر: ضوء مؤشر عمل البطارية المدمج ، سيتم تشغيل هذا الضوء بعد تشغيل ضبط الحساسية.

19البند المرجعي: يتم توصيل الزر الأسود لخط الخروج بالمرحلة المرجعية.

20. المرحلة الخاطئة: يتم توصيل الزر الأحمر لخط الخروج بالمرحلة الخاطئة

21الشحن: منفذ شحن DC8.4V ، قم بتوصيل شاحن 8.4V لبدء الشحن.

22نقطة الترسيم: نقطة الترسيم للأداة، حماية السلامة.

الأسلاك الفعلية هي كما هو موضح أدناه:

■HV هو مصدر تيار ثابت عالي الجهد.

■ يتمتع كابل CD المعيب وكابل AB المساعد بنفس مقطع القلب الطويل L، والمسافة بين نقطة العيب ونهاية القياس هي X.

■ يتم توصيل مشبك القياس بكلا طرفي محور الكابل A و C. الجانبين من المشبك هما الطرفان الحالي والطاقي، والتي يجب توصيلها بشكل موثوق بالكابل.

■R هو مقياس الطاقة الموازنة، وقراءته هي النسبة المئوية.

■G هو غالفانومتر، نقطة الصفر للتوازن الكهربائي قابلة للتعديل.

■ في الطرف البعيد، يجب أن تكون كلا الطرفين من BD مقطوعة قصيرة ويجب أن يكون الدائرة القصيرة مضمونة بأمان.

خطوات القياس:

التحضير (تحديد المرحلة الخاطئة والأسلاك بشكل صحيح)

1. استخدم المليمترا، ميجر أو غيرها من المعدات المقاومة للجهد للتأكد من حالة انهيار الكابل وتسجيل مقاومة العزل إلى الأرض أو تعطل الجهد المتبقي لكل قلب.

2تسجيل طول، نموذج، قطع عرضي وغيرها من المعلمات من الكابل الذي سيتم اختباره، دورية على طول مسار وضع الكابل،قصير الدائرة الكابل المعيب ومحطة منفذ الكابل المساعد في الطرف البعيد، وترك شخص لمراقبة في الطرف البعيد لمنع الجهد العالي من إيذاء الناس.

3التوصيل: يجب توصيل محطة الأرض للمعدة بالجسم الأرضي في الموقع.

يتم توصيل الطرف الأول من القياس (القطع الأحمر) إلى قلب الكابل المعيب ، ويتم توصيل الطرف الأول من القياس (القطع الأسود) إلى قلب الكابل المساعد.

القياس (نسبة الخطأ التي تم اكتشافها عن طريق زيادة الجهد)

4. يتم توصيل مصدر الطاقة إلى AC220V. قم بتشغيل مفتاح الحساسية وتدويره إلى أقصى حد ، وسيتم تشغيل ضوء مؤشر البطارية.

5. تعديل الصفر للجسر (عندما لا يكون مؤشر غالفانومتر عند الصفر). قم بتحويل زر تعديل الصفر لجعل نقطة غالفانومتر إلى الصفر.

6. تعزيز. شغل مفتاح الطاقة وسوف يضيء ضوء مؤشر الصفر. إذا لم يضيء، انقر على زر خفض الجهد حتى يتم تشغيل الضوء.ثم انقر على زر البدء والضوء مؤشر الجهد العالي سيتم تشغيل.

7اضغط على زر تعزيز واستمر في مراقبة فولتمتر و امبرومتر حتى يتجاوز 20mA.يمكنك الاستمرار في زيادة الجهد والحفاظ عليه لفترة من الوقت لتشكيل قوس مستقرة أو منطقة موصلة لتحقيق الاستقرار في التيار خلال الاختبار.

8. ضبط التوازن. ضبط مقبض التوازن حتى يتحرك غالفانومتر بشكل كبير بحيث يشير غالفانومتر إلى الصفر. (إذا كان المؤشر إلى اليسار، وتدوير بعكس اتجاه عقارب الساعة؛إذا كان المؤشر إلى اليمينمراقبة وتسجيل قراءة P1 من المنضدة، والتوقف عن زيادة الجهد بعد قياس نسبة الخطأ.

الحساب (يحسب تلقائيًا المسافة إلى الخطأ)

9. بعد تشغيل الطاقة ، أدخل صفحة الترحيب ودخول الصفحة التالية تلقائيًا في 2 ثانية

10أدخل طول الكابل

اتفاقية تشغيل مفتاح تشفير "Select": الدوران---حركة المؤشر أو عملية تعديل الأرقام

اضغط ---- أداء أو تأكيد العملية.

أدخل صفحة طول الكابل (القيمة الأولية هي %، وزيادة في اتجاه عقارب الساعة وتقليل في اتجاه عقارب الساعة.)

قم بتدوير مفتاح "انتخاب" المشفر إلى اليسار واليمين، ونقل المؤشر إلى وضع "0000" حيث تحتاج إلى تعديل البيانات، اضغط على مفتاح "انتخاب" المشفر لتحديد الموقف الحالي،تدوير مفتاح تشفير "الاختيار"، وسوف يكون رقم الموقف الحالي من "0 إلى 9" التغيير، ومن ثم اضغط على مفتاح "انتخاب" تشفير لتأكيد رقم الإدخال، وسوف يتحرك المؤشر تلقائيًا إلى الرقم التالي،وإدخال كل قيمة رقمية (i.e، طول الكابل L) سيتم الانتهاء منه في التسلسل. عندما يكون المؤشر على التالي، اضغط على مفتاح "اختيار" تشفير لدخول الصفحة التالية

11صفحة الاختبار

عندما يكون المؤشر على اختبار، اضغط على مفتاح "اختيار" مكيف،والنظام سوف يجمع تلقائيًا معامل النسبية الجسر الأساسي P (قراءة مقياس التوازن) ويحسب مسافة الخطأ X. تجمع مرة واحدة لكل نقرة.

عندما يكون المؤشر على الأخير، اضغط على مفتاح تشفير "Select" للعودة إلى الصفحة السابقة (صفحة الإدخال 10).

عندما يكون المؤشر على التالي، اضغط على مفتاح "انتخاب" للوصول إلى الصفحة التالية

12صفحة النتائج

• صفحة نتائج القياس
• عرض نتائج القياس

عندما يكون المؤشر على الأخير، اضغط على مفتاح "Select" ليعود إلى الصفحة السابقة (11. صفحة الاختبار).

عندما يكون المؤشر في وضع الراحة، اضغط على مفتاح "Select" encoder switch، وإعادة التعيين وإعادة التشغيل، وإدخال (9. صفحة الترحيب).

الاتصال العكسي للتحقق من المعايرة:انخفاض الجهد والفراغ. استبدال مشابك القياس وتكرار الخطوات (4) إلى (12) للحصول على قراءة أخرى P2، والتي يجب حسابها على أنها P1 + P2 = 100.

موقع نقطة الخطأ هو X = 2 × L × P1 ٪ ، يجب إيلاء اهتمام خاص إلى "2" في الصيغة ، حيث أن إضافة كابل مساعد يضاعف طول الكابلات المشاركة في الحساب.
