| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE |
| رقم الموديل: | XHDD503C |

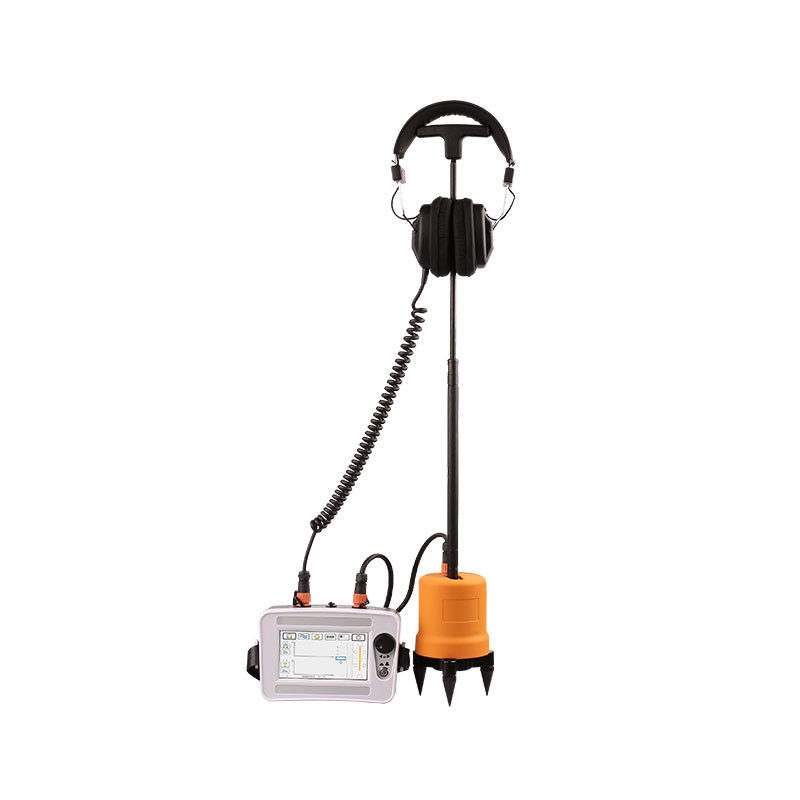

يستخدم مؤشر خطأ الكابل XHDD503C طريقة المزامنة الصوتية والمغناطيسية لتحديد نقطة خطأ كابل الطاقة.
يتم توليد التباطؤ الإلكتروني بواسطة مولد تفريغ الاصطدام، يتم التقاطه وتضخيمه بواسطة المسبار المقابلة،ويتم تحديد الموقع الدقيق لنقطة الخطأ من خلال الحكم السمعي والبصري.
إنه جهاز يكمل تحديد موقع نقطة خطأ الكابل بدقة ضمن نطاق القياس التقريبي ويجمع الفرق الزمني الصوتي والمغناطيسي.إنه يدمج تكنولوجيا تحديد المواقع، اختبار المساعدة في المسار وتقنيات أخرى، وتوفير أوضاع اختبار متعددة ومعلومات سريعة غنية ومتنوعة لإكمال موقع خطأ الكابل بكفاءة ودقة.
هذا الكابل تحديد العيوب مناسبة لمقاومة منخفضة، وقطاع قصير، وفتح الدوائر وخطأ في قطع كابلات الطاقة، الكابلات ذات التردد العالي، كابلات ضوء الشارع،والأسلاك المدفونة المصنوعة من مواد مختلفة مع مقاطع عريضة مختلفة ووسائط، فضلا عن تسرب المقاومة العالية والفشل الفلاش أور المقاومة العالية.
الخصائص
1. 5 بوصات لمسة عالية السطوع LCD يضمن الرؤية تحت ضوء الشمس.
2- تبني تكنولوجيا تحديد الموقع المتزامن الصوتي والمغناطيسي لحساب الفرق الزمني الصوتي والمغناطيسي تلقائيًا.
3يمكن ضبط قيمة مكاسب وقيمة إطلاق الإشارة الصوتية والإشارة المغناطيسية يدويًا للتكيف مع بيئات مختلفة.
4يحتوي على تقنية تخفيف الضوضاء الخلفية ويمكن الاختيار من بين مجموعة متنوعة من طرق التصفية.
5لديها وظائف الحد من ضوضاء الخلفية BNR والحد من الضوضاء الصامتة.
6لديه إشارة انحراف المسار
7مجهزة بأجهزة استشعار إشارة عزل جسدي متعددة الطبقات، درجة مقاومة للماء IP65
8بطارية الليثيوم ذات سعة كبيرة، وقتاً طويلاً في وضع الاستعداد، مجهزة بشاحن سريع.
9صغيرة وخفيفة الوزن وسهلة التشغيل وواجهة بسيطة بين الإنسان والآلة
المؤشرات التقنية
| 1 | معايير المرشح |
جميع الممرات: 100 هرتز ~ 1600 هرتز. الممر المنخفض: 100 هرتز ~ 300 هرتز الكوالكوم: 160 هرتز ~ 1600 هرتز. النطاق: 200 هرتز ~ 600 هرتز. |
| 2 | مكاسب القناة | 8 مستويات قابلة للتعديل |
| 3 | مكاسب القناة المغناطيسية | 8 مستويات قابلة للتعديل |
| 4 | مكاسب الإنتاج | 16 مستوى (0~112db) |
| 5 | عائق الخروج | 350Ω |
| 6 | دقة تحديد المواقع المغناطيسية الصوتية | أقل من 0.2 متر. |
| 7 | دقة تحديد المسار | أقل من 0.5 متر |
| 8 | إمدادات الطاقة | 4*18650 بطاريات الليثيوم القياسية |
| 9 | وقت الاستعداد | أكثر من 8 ساعات |
| 10 | حجم | 428L × 350W × 230H |
| 11 | الوزن | 6.5 كيلوغرام |
| 12 | درجة حرارة البيئة | -25~65°C؛ الرطوبة النسبية: ≤90%. |
مبدأ العمل
يستخدم هذا الجهاز طريقة المزامنة الصوتية والمغناطيسية لتحديد موقع الأخطاء بدقة. إنها طريقة تحديد المواقع دقيقة للغاية وفريدة من نوعها.يستند مبدأها إلى طريقة تحديد النقطة الصوتية التقليدية ويضيف الكشف عن وتطبيق الإشارات الكهرومغناطيسية.
عندما يقوم مولد الجهد العالي بتفريغ الاصطدام على الكابل المعيب ، يتم نقل الصوت الناتج عن التفريغ في نقطة الخطأ إلى الأرض.يتم التقاط إشارة الصوت بواسطة مسبار عالية الحساسيةبعد التضخيم، يمكن سماع صوت "بوب" من خلال الاستماع إلى سماعات الرأس.
يُستقبل المسبار المدمج في المسبار إشارة المجال المغناطيسي في الوقت الحقيقي and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. استمر في تحريك موقف جهاز الاستشعار للعثور على نقطة مع أصغر الفرق الزمني الصوتي المغناطيسي، ثم سيكون الموقع الدقيق لنقطة العيب تحتها.
أدوات القياس الصوتية التقليدية تستخدم عادة سماعات الأذن فقط لمراقبةأو يتم استكمالها بتأرجح مؤشر العداد لتحديد صوت التفريغ في نقطة الخطأوبما أن صوت التفريغ يختفي في لحظة ولا يختلف كثيرا عن ضوضاء البيئة، فإنه غالبا ما يجلب صعوبات كبيرة للمشغلين الذين ليس لديهم خبرة كبيرة.طريقة المزامنة الصوتية المغناطيسية تجنب بشكل فعال المشاكل المذكورة أعلاه من طريقة القياس الصوتية التقليدية.
1 تعديل: اضغط على زر التعديل لدخول واجهة التعديل، وتدوير زر التعديل لتحديد معايير التعديل.
2 مصدر الطاقة: قم بتشغيل وإيقاف تشغيل مصدر الطاقة للنظام. عند تشغيل النظام ، تحتاج إلى الضغط على زر التشغيل والمحافظة عليه لمدة 3 إلى 4 ثوان حتى تسمع صوت "بيب" طويل ،ثم يمكنك رفع الزرعند إيقاف تشغيل، تحتاج إلى الضغط على زر التشغيل لمدة 3 إلى 4 ثوان
3 شاشة: شاشة لمسة 5 بوصات.
1 مستشعر: منفذ اتصال مستشعر المسبار.
2 الشحن: منفذ اتصال الشاحن.
3 سدادة سماعات خاصة
واجهة و إدخال الوظائف
تتضمن واجهة التشغيل منطقة عرض شكل الموجة ومنطقة ضبط المعلمات. يتم إدخال وظائف كل جزء واحدة تلو الأخرى وفقًا للشعار في الشكل أعلاه.
1/2: إعداد زيادة الصوت / إعداد إطلاق الصوت: انقر على الرمز أو لدخول إعداد زيادة الصوت وإعداد إطلاق الصوت واجهة. 1 هو إعداد زيادة الصوت و 2 هو إعداد إطلاق الصوت.
1) زيادة الصوت لديها ما مجموعه 1 إلى 8 معدات قابلة للتعديل. اضغط على الأسهم الصاعدة والأسفل لضبط عامل تضخيم الصوت إلى الإشارة، أو استدر زر ضبط، حدد الرمز ,اضغط على زر التحكم لدخول واجهة إعداد زيادة الصوت، وتعديل الصوت إلى الإشارة. عامل تضخيم الإشارة، زيادة الصوت الافتراضية هي 8 مستويات عند تشغيلها.
2) يحتوي الزناد الصوتي على مجموع من 0 إلى 99 مستوى قابلة للتعديل. انقر على الأسهم إلى الأعلى والأسفل لضبط عتبة الزناد الصوتي، أو قم بتشغيل زر التعديل، حدد الرمز ،اضغط على زر ضبط لدخول واجهة إعداد إطلاق الصوت وتعديل عتبة إطلاق الصوتقيمة الحد. كلما زادت القيمة ، كلما انخفضت حساسية الزناد وارتفعت الإشارة المرشحة. القيمة الافتراضية للحد الأدنى للزناد عند البدء هي 30 مستوى.
3/4: إعداد زيادة الحقل المغناطيسي / إعداد محرك المجال المغناطيسي: انقر على الرمز لدخول واجهة إعداد زيادة الحقل المغناطيسي وإعداد محرك الحقل المغناطيسي.الجانب الأيسر هو إعداد مكاسب المجال المغناطيسي والجانب الأيمن هو إعداد محرك المجال المغناطيسي.
1) زيادة المجال المغناطيسي لديها ما مجموعه 1 إلى 8 معدات قابلة للتعديل. انقر على الأسهم الصاعدة والأسفل لضبط عامل تضخيم المجال المغناطيسي إلى الإشارة، أو شغل زر ضبط،حدد الرمز، اضغط على زر التحكم لدخول واجهة تعيين مكاسب المجال المغناطيسي وتعديل زوج المجال المغناطيسي. عامل تضخيم الإشارة.مكاسب المجال المغناطيسي الافتراضي عند بدء التشغيل هو 8 مستويات.
2) محرك المجال المغناطيسي لديه ما مجموعه 0 إلى 99 معدات قابلة للتعديل. اضغط على الأسهم إلى الأعلى والأسفل لتعديل عتبة محرك المجال المغناطيسي. كلما زادت القيمة،كلما انخفضت حساسية الزناد وارتفعت الإشارة المرشحةأو قم بتحويل زر التحكم واختيار الرمز، اضغط على زر التحكم لدخول واجهة إعداد محرك المجال المغناطيسي وتعديل عتبة محرك المجال المغناطيسي.مكاسب المجال المغناطيسي الافتراضي عند بدء التشغيل هو 30 مستوى.
5: إشارة المسبار: عندما لا يتم توصيل المسبار ، يتم عرض الرمز مع الصليب. عندما يتم توصيل المسبار ، يتم عرض الرمز دون الصليب.
6: تصفية كاملة: وضع تصفية كاملة.
تصفية منخفضة: وضع تصفية منخفضة.
تصفية مرتفعة: وضع تصفية مرتفعة.
تصفية النطاق: طريقة تصفية النطاق.
7إعداد التخفيف: انقر على الرمز لتشغيل وضع التخفيف وإيقافه. بعد تشغيل التخفيف، عندما يضغط المشغل على المقبض،المضيف ينشط الفور الصمت لتجنب الضوضاء الضارة في الأذنين.
8إعدادات BNR: انقر على الرمز لتشغيل وإيقاف تشغيل خفض الضوضاء الرقمية. تشغيل / إيقاف تشغيل (الرمز مع الصليب) وظيفة خفض الضوضاء الرقمية الخلفية (BNR).تخفيض الضوضاء الرقمية الخلفية تكنولوجيا BNR تستخدم للتعامل مع الكثير من الضوضاء في البيئة المحيطة، مما يسهل تحديد النقطة بدقة.
9ضبط الصوت: انقر على الرمز، أو قم بتدوير زر ضبط الصوت لضبط الصوت، وانقر على زر "+" أو "-" على الشاشة. ضبط صوت سماعات الرأس.هناك 0 إلى 16 مستوى قابلة للتعديل في المجموعيُنصح بتعيينها على 8 مستويات.
10.عرض الطاقة: يشير إلى حالة طاقة البطارية للجهاز
11كثافة الصوت: إشارة إلى كثافة الصوت وعرض رقمي متوافق.
12الإشارة الكهرومغناطيسية: إتمام التمهيدي، يمكنك أخذ عينة الشعار (البرق أصفر) ؛ صمت أو لمسة شعار (البرق أبيض).
13قوة المجال المغناطيسي: إشارة إلى قوة المجال المغناطيسي وعرض رقمي متوافق.
14.أربع مجموعات من إظهار بيانات الفرق الزمني الصوتي والمغناطيسي ، والتي تظهر الفرق الزمني الصوتي والمغناطيسي لاستخدام المستخدم لتحسين دقة النقطة الثابتة.

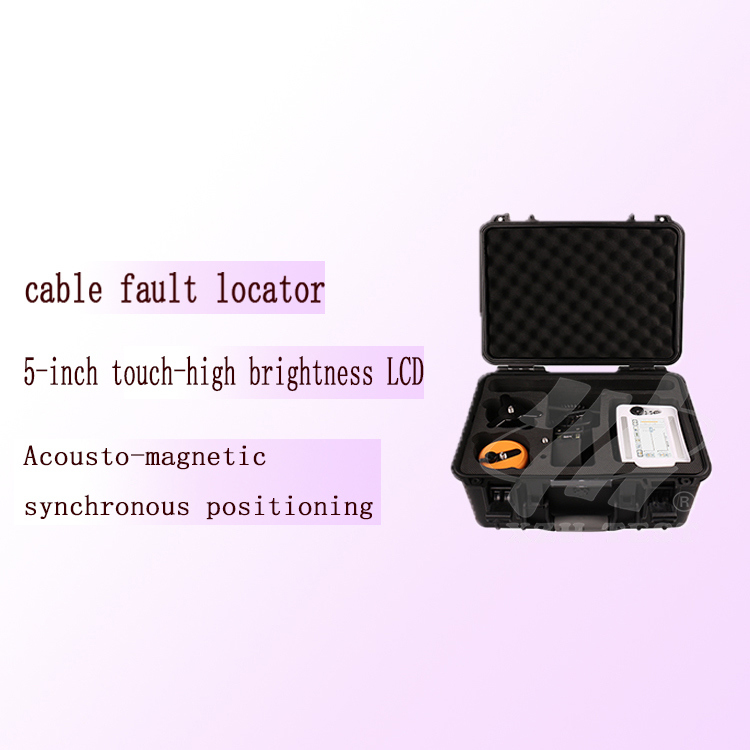

قائمة التعبئة
