| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE |
| رقم الموديل: | XHSZ506S |

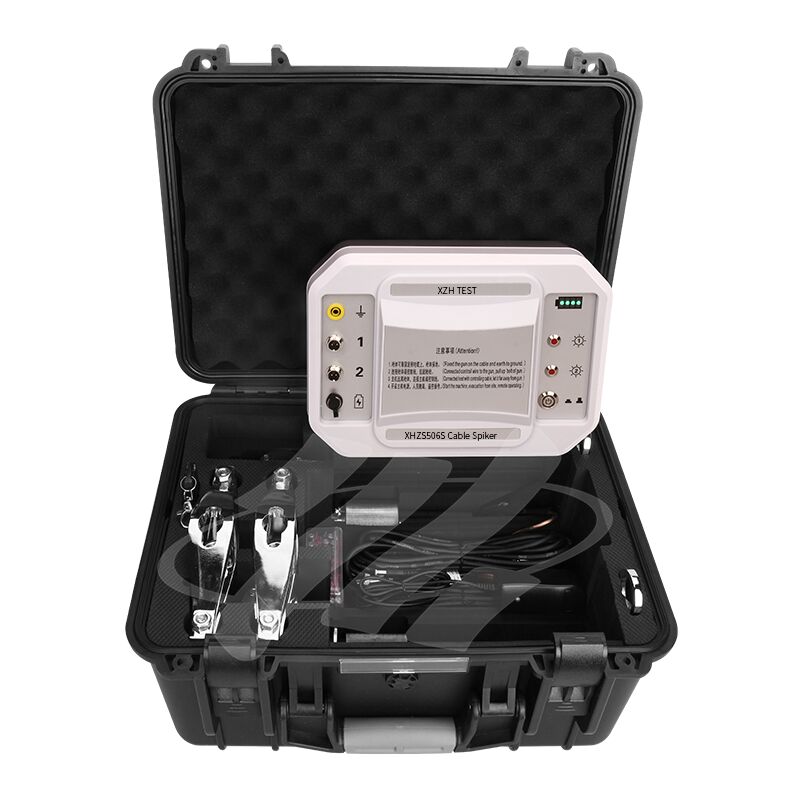

الـمكبر الكابلات XHZS506Sهي معدات خاصة تستخدم بشكل رئيسي لمزيد من التعرف التدميري على الكابلات بعد التعرف على الكابلات وقبل الشق.
في عملية بناء كابلات الكهرباء ، عند الهجرة وإصلاح الكابلات المسطحة ، غالبًا ما يكون من الضروري قطع الكابلات ذات الصلة.من أجل ضمان السلامة الشخصية للمشغلأولاً وقبل كل شيء، من الضروري الحكم على ما إذا كانت الكابلات ذات الصلة في الموقع تعمل أم لا. فقط بعد التأكيد يمكن أن يتم قطع الكابلات ذات الصلة.
طريقة التأكيد المطلق على ما إذا كان الكابل يعمل هو حاليا فقط طريقة تقصير الكابل بالنسبة للأرض أو بالنسبة للمرحلة عن طريق ثقب ميكانيكي.
جهاز طعن الكابل يتبنى جهاز تشغيل عن بعد / جهاز ثقب تلقائي يمكن أن يضر والثقب الكابلات ذات الصلة مرة واحدة في الموقع.سيفجر الكابل عندما يتم ثقبها، وإلا لن يتم تشغيل الكابل بالكهرباء
يتكون من جزأين: الرامي والتحكم:
مبدأ العمل
القاذف هو جهاز خاص من نوع المكبس منخفض السرعة مصمم خصيصًا لطعن الكابلات. بنيته معقولة وخفيفة ، ومن السهل للغاية تثبيته وتثبيته.يمكن تركيبها في أي زاوية. يتبنى جهاز التحكم دائرة الكشف الإلكترونية المتقدمة. يمكن للجهاز إطلاق مسمار حديدي عن بعد إلى الكابل، مما يسبب انقطاعا قصيرا في الكابل.يجب أن تطلق النار وتطلقإذا لم يكن هناك كهرباء، فهو كابل تم إيقافه.
| قطر الكابل ((ملم) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| مواصفات المسامير | PS27C8 | PS37C8 | PS47C8 | PS52C8 | ||||
| المواصفات | أسود | الأزرق | أصفر | أحمر | أوصي | 35كيلو فولت أو أقل | أعلى من 35 كيلو فولت |
| القوة | الحد الأدنى | صغيرة | متوسطة | كبير | مع S1 أصفر | مع S1 أحمر ((6.8*11mm) |
وصف العمل
بالنسبة إلى مكبر الكابل ، يمكن أن ينتج مطلق واحد نقطة اتصال قصيرة واحدة فقط على الكابل في وقت واحد ، ويمكن أن ينتج مطلق مزدوج نقطتين للاختصار على الكابل في وقت واحد.بما أن الكابل ثلاثي المراحل عادة ما يكون على شكل "品"، إذا تم اختراق رصاصة واحدة، فإنه سوف مجرد اختراق في فجوة من "品" (أي الفجوة بين الطرفين) دون اختراق الكابل بأكمله.الوجود لا يمكن أن يخلق دائرة قصيرة حقيقية، أي أنه لا يمكن أن يحقق الغرض من الطعن. يوصى باستخدام تكوين إطلاق النار مزدوج. عندما تكون الزاوية المضمنة من إطلاق النار المزدوج ليست 120 درجة ،على الأقل أحد المطلقين يمكنه تحقيق الغرض من الطعن وتشكيل نقطة اتصال قصيرة.
خصائص المنتج
1عندما تكون الزاوية بين الرمايتين ليست 120 درجة ، يمكن لأحد الرمايتين على الأقل تحقيق الغرض من ثقب وتشكيل نقطة اتصال قصير.
2يتبنى جهاز التحكم عن بعد بالأسلاك + اللاسلكية، ويمكن التحكم به عن بعد من خلال الجدار؛
3يمكن استخدامه لكل من التيار المتردد والمتردد ، مع مجموعة بطاريات ليتيم مدمجة وجهاز تخزين طاقة ذو سعة كبيرة ، وله وقت شحن طويل ؛
4إنها صغيرة الحجم وخفيفة الوزن ، مناسبة للغاية للاستخدام في الهواء الطلق.
مقدمة واجهة التشغيل
1تعليق:نقطة التثبيت للأرض للجهاز، حماية السلامة.
2النتيجة الأولى:تستخدم للاتصال بجسم القاتل.
3النتيجة 2:تستخدم للاتصال بجسم القاتل.
4شحن:منفذ شحن DC12V ، قم بتوصيل إلى شاحن 12V لبدء الشحن.
5. التبديل:تشغيل / إيقاف طاقة العمل.
6ضوء الإشارة رقم واحدعندما يعمل الإخراج 1 ، يكون ضوء المؤشر مضاءً.
7ضوء الإشارة الثاني:عندما يعمل الإخراج 2 ، يكون ضوء المؤشر مضاءً.
8مؤشر الطاقة:عندما تعمل البطارية المدمجة، فإنه يشير إلى طاقة البطارية في الوقت الحقيقي.
أسلاك الميدان

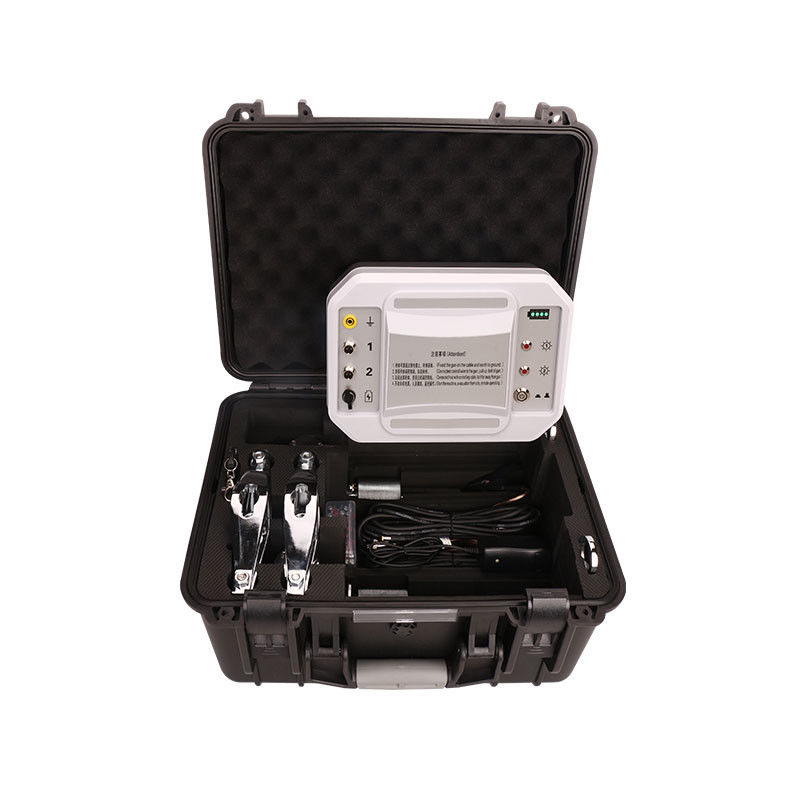

قائمة التعبئة
1المراقب:التحكم في الرامي لتنفيذ عملية عمل ثقب الكابل.
2التحكم عن بعد:المفتاحان (A.B) للجهاز عن بعد يتوافقان مع مخرج 1 ومخرج 2 من جهاز التحكم.
3الرصاصة:يتم تحميلها في الغرفة عند طعنها.
4أظافر إطلاق النار:ضعها في أنبوب الظفر عند طعنها
5القاتل
6خط الخروج:خط الاتصال بين جهاز التحكم و جهاز إطلاق النار.
7سلك الأرض:سلك الاتصال بين القاذف والدرجة الأرضية.
8التدريب الأرضي:عموماً، لا توجد نقطة أرضية رسمية في الموقع، لذلك ابحث عن أرضية موثوقة لإدخالها.
9مفك المسامير، المقبس، فرشاة أنبوب الاختبار:ملحقات لتنظيف القاذف
10سلك التيار (شاحن):كابل شحن صندوق التحكم
