| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | إكس إتش جي إكس 507 |
تم تصميمه للجهات البلدية التي تدير ممرات المرافق تحت الأرض المختلطةيكتشف XHGX507 كل من كابلات الطاقة والأنابيب المعدنية باستخدام أداة واحدة ، مما يلغي الحاجة إلى مواقع منفصلة للكابلات والأنابيب.عملية التردد المتعدد (815 هرتز إلى 83 كيلو هرتز) مع ثلاثة أنماط عمل تتكيف مع أي سيناريو ميدانمن ممرات المرافق الحضرية إلى خطوط الأنابيب الريفية، يمكن لشخص واحد رسم خريطة لكل شيء.
أعلى دقة للكابلات القابلة للوصول، وربط جهاز الإرسال بالموصل المستهدف لتحقيق أقصى إدخال للإشارة وأطول نطاق للكشف يصل إلى 15 كم.
إدخال إشارة بدون اتصال عبر ملحقات المشبك. مثالي للكابلات أو الأنابيب التي لا يمكن الاتصال بها مباشرة. آمنة وسريعة وغير مضطربة.
وضع فحص غير متصل بالكامل. تمشي في المنطقة مع جهاز الاستقبال للكشف عن المرافق المدفونة دون أي اتصال مادي
XHGX507
يستخدم XHGX507 محول أنابيب الكابلات تحت الأرض بشكل رئيسي لموقع خطأ الكابلات وتحديد الكابلات ومسار الكابلات وقياس العمق.يمكنها إكمال مهام لم يكن بإمكانها إنجازها إلا ببضع مجموعات من الأدوات في الماضي.
مبدأ العمل
تم تصميم جهاز تحديد موقع أنابيب الكابلات تحت الأرض بناءً على طريقة الحث الكهرومغناطيسي وتطبيق مبدأ الاتصال.
1يتم توليد الإشارة الكهرومغناطيسية من قبل جهاز الإرسال، ويتم نقل الإشارة إلى الكابل تحت الأرض قيد الاختبار من خلال طرق اتصال نقل مختلفة.
2.بعد أن يدفع الكابل تحت الأرض الإشارة الكهرومغناطيسية، يتم إنشاء تيار محفز على الكابل، وينتشر التيار المحفز على طول الكابل إلى المسافة.
3في عملية انتشار التيار الكهرومغناطيسي، يتم إشعاع الموجات الكهرومغناطيسية إلى الأرض من خلال الكابل تحت الأرض.سيتم استقبال إشارة الموجة الكهرومغناطيسية على الأرض فوق الكابل.
4يمكن أن يُحكم على موقع و اتجاه و خطأ الكابل تحت الأرض من خلال تغيير قوة الإشارة المستلمة.
الخصائص
● يعرض شاشة LCD الكبيرة قوة الإشارة، والشريط والسهم والإشارات الصوتية تجعل من السهل على المشغل الحكم على موقع الكابل تحت الأرض ونقطة الفشل.يمكن لشخص واحد أن يفعل كل شيء.
● التصميم الرقمي بالكامل، وشاشة LCD كبيرة واضحة وموقع موثوق به
●حمولة وخفيفة الوزن، سهلة الحمل
● بطارية قابلة لإعادة الشحن
● عداد أوم مدمج لقياس مقاومة حلقة الكابل
●يمكن استخدامه للكشف عن أخطاء العزل تصل إلى 2MΩ إلى الأرض
● مع وظيفة الإضاءة الخلفية للتكيف مع العمل الليلي
● عداد أوم مدمج لقياس مقاومة حلقة الكابل
●عرض عمق الكابلات والتيار
المكونات الرئيسية

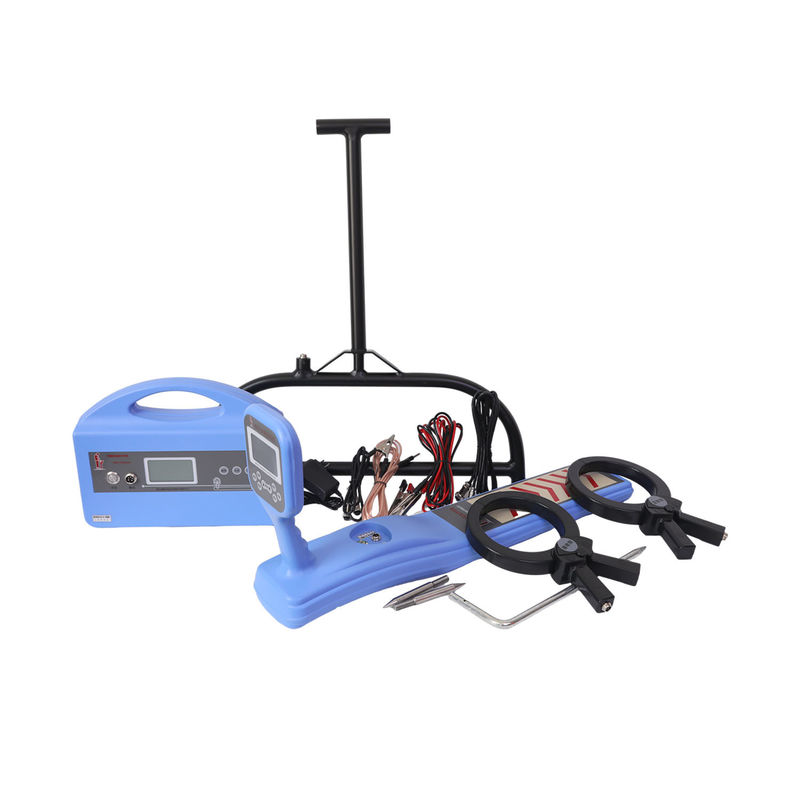

يتكون هذا جهاز تحديد مكان أنابيب الكابل بشكل رئيسي من جهاز إرسال ومستقبل، مع ملحقات من اثنين من المشابك، إطار A واحد وأسلاك الاتصال اللازمة.
|
تواتر العمل |
التردد المنخفض (815 هرتز) ، التردد المتوسط (8 كيه هرتز) ، التردد العالي (33 كيه هرتز) ، تردد الراديو (83 كيه هرتز) |
|
وضع العمل |
طريقة الاتصال المباشر، طريقة الارتباط (طريقة العداد) ، طريقة الاستقبال |
|
الحمل المتطابق |
5 أوم ≈ 3000 أوم |
|
عرض عائق |
5 أرقام |
|
زيادة الحرارة والتيار الزائد |
حماية تلقائية |
|
طاقة الخروج |
التروس المنخفضة، المتوسطة، العالية |
| تواتر العمل |
التردد المنخفض (815 هرتز) ، التردد المتوسط (8 كيه هرتز) ، التردد العالي (33 كيه هرتز) ، تردد الراديو (83 كيه هرتز) ، التردد السلبي 50 هرتز |
| وضع الهوائي |
طريقة الوادي (وضع القيمة الصفرية) ، طريقة القمة (وضع الذروة) ، طريقة الجهد الخطوي وطريقة تيار المشبك (إطار A) |
| الإشارة الحالية |
تعرض قيمة التيار الفعلي للكابل تحت الاختبار (وحدة: mA) |
| درجة حرارة العمل | -10°C+55°C |
| مؤشر الطاقة | العرض الرسومي |
| عمر البطارية |
العمل المستمر > 8 ساعات: العمل المتقطع > 16 ساعة |
| إشارة قوة الإشارة |
مخطط السلم، النطاق الرقمي 0-999 |
| اكتساب السيطرة | ضبط يدوي ، نطاق ديناميكي 100dB |
| عمق الكشف |
الحد الأقصى لعمق الكشف حوالي 10 أمتار |
| المسافة القصوى للكشف |
الكابل مع العزل الجيد يمكن أن يكون حتى 15km في طريقة الاتصال المباشر |
| قياس العمق |
اضغط على مفتاح العمق لعرض ثلاثة أرقام، ويمكن قياس الحد الأقصى للعمق إلى 10 أمتار |
| الدقة |
التردد المنخفض: ± (((1-5) ٪≤2.5m التردد الراديوي: ± (((5-12) ٪≤2.5m |
قم بتجهيز أسطول الصيانة البلدي الخاص بك مع XHGX507 اتصل بنا للحصول على حجم، ورق بيانات تقنية، وترتيبات عرض في الموقع.
س: ما هي أنواع المرافق تحت الأرض التي يمكن لـ XHGX507 اكتشافها؟
تم تصميم XHGX507 للكشف عن مجموعة واسعة من المرافق تحت الأرض بما في ذلك كابلات الكهرباء (المزودة بالطاقة ومزودة بالطاقة) ، كابلات الاتصالات، أنابيب المياه المعدنية، أنابيب الغاز،والأنابيب المعدنية الأخرىباستخدام طريقة الحث الكهرومغناطيسي مع ترددات قابلة للاختيار، فإنه يمكن التمييز بين أنواع المرافق المختلفة على أساس خصائص استجابة الإشارة.
س: ما مدى دقة قياس العمق وما هي العوامل التي تؤثر عليه؟
يوفر الجهاز عرض عمق رقمي للقراءة المباشرة بدقة تختلف حسب الوضع الترددي. التردد المنخفض (LF) يحقق عادة دقة ± (((1-5) ٪ ،بينما تردد الراديو (RF) يصل إلى ± ((5-12)٪تشمل العوامل التي تؤثر على الدقة محتوى رطوبة التربة، والقرب من الأشياء المعدنية الأخرى، وجودة الإشارة، وتقنية المشغل.يتم التوصية بأساليب التحقق من 45 درجة و 80٪ للتأكيد.
س: هل يمكن لـ XHGX507 العمل في المناطق ذات التداخل الكهرومغناطيسي العالي؟
نعم، الجهاز يدعم ترددات تشغيل متعددة وتعديل مكاسب (من 0 إلى 100 ديسيبل من النطاق الديناميكي) مما يسمح للمشغلين باختيار التردد والحساسية المثلى للبيئات الصاخبة.توفر أوضاع الهوائيات في القمة والقاع طرق اكتشاف مكملة، خندق لتحديد الموقع بدقة في المناطق عالية التداخل.
س: هل هناك حاجة إلى تدريب قبل الحفر لتشغيل الجهاز؟
يحتوي XHGX507 على واجهة بديهية مع عرض قوة الإشارة في الوقت الفعلي ، وصوت الصوت متناسب مع قوة الإشارة ، ومؤشرات اتجاه واضحة.معظم المستخدمين يصبحون بارعين في غضون يوم واحد من الاستخدام الميدانيبالنسبة للمنظمات التي تتطلب شهادة رسمية، تتوفر برامج تدريبية في الموقع عند الطلب.
س: ما هو الضمان والدعم بعد البيع المقدم؟
ضمان قياسي لمدة 12 شهرًا ضد عيوب التصنيع مع دعم تقني مدى الحياة. معتمد على CE و ISO 9001: 2015. المجموعة الكاملة تشمل جهاز الاستقبال والإرسال وكابلات الاتصالعصا الأرض، بطاريات قابلة لإعادة الشحن، شاحن، دليل المستخدم، وحالة نقل صلبة. خطط الضمان الممتدة والتشغيل في الموقع متوفرة عند الطلب.
